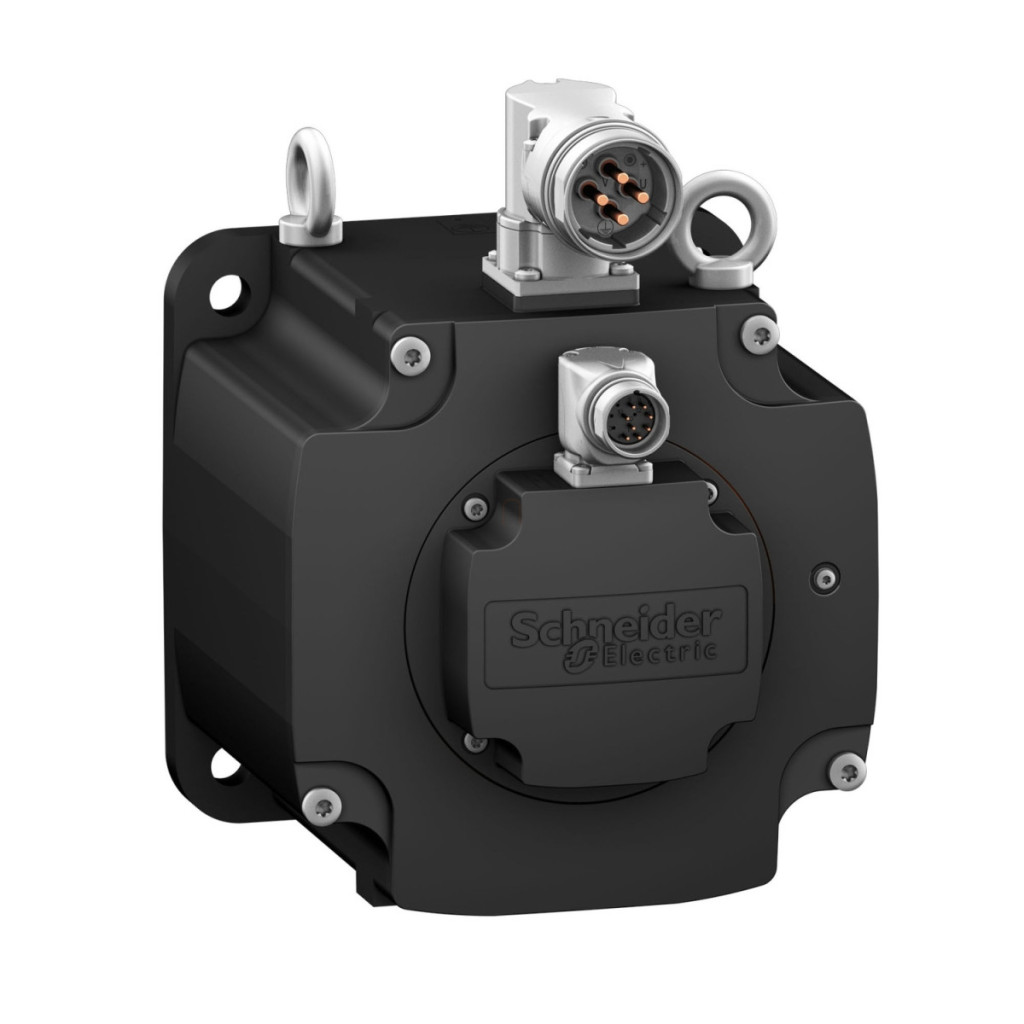

Schneider Electric Lexium 32 - BMH1901P31F2A - Servomotor BMH, 190 mm, max. 5180 W, max. 4000 rpm, 30 Nm, IP65, cu blocare, pentru 32 de acționări

Lățime: 400 mm

Lungime: 795 mm

Înălțime: 300 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1901P31F2A - Servomotor BMH, 190 mm, max. 5180 W, max. 4000 rpm, 30 Nm, IP65, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1901P31F2A - Servomotor BMH, 190 mm, max. 5180 W, max. 4000 rpm, 30 Nm, IP65, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485264059
Price: 16395.48 RON
Availability: InStock

16 395,48 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1901P31F2A este o componentă cheie în automatizarea industrială de ultimă generație, fiind alegerea perfectă pentru sarcini de mișcare de precizie. Parte a seriei premium Lexium 32, acest motor combină performanțe ridicate, capacități de poziționare precise și funcționare fiabilă. Servomotorul BMH1901P31F2A are un cuplu continuu de 30 Nm și o viteză mecanică maximă de 4000 rpm. Cuplul său maxim poate ajunge până la 89,7 Nm atunci când este combinat cu unitatea LXM32MC10N4, oferind o putere excepțională pentru suprasarcini pe termen scurt. Puterea nominală de ieșire variază între 4800 și 5180 W, în funcție de diversele acționări compatibile, asigurând rezerve de putere suficiente chiar și la sarcini mai mari. Designul cu arbore blocat garantează o conexiune mecanică sigură, în timp ce diametrul arborelui de 38 mm și lungimea arborelui de 80 mm permit o utilizare versatilă. Motorul funcționează cu o precizie remarcabilă, asigurată de un senzor de poziție rotativ de 131072 puncte (128 biți). Cu sistemul de feedback Single turn SinCos Hiperface, poziționarea este extrem de precisă, cu o eroare unghiulară de 1,4 grade. Designul cu 5 poli al motorului și cuplul de inerție al rotorului de 71,7 kg·cm² asigură caracteristici dinamice optime. Motorul are, de asemenea, parametri electrici excelenți: cuplu constant de 1,3 Nm/A la 120 °C, rezistență statorică de 0,24 Ohm și inductanță statorică de 2,54 mH la 20 °C. Motorul este răcit prin convecție naturală, astfel încât nu necesită un dispozitiv de răcire separat, ceea ce îi sporește fiabilitatea. Protecția de bază IP65 și kitul opțional IP67 permit utilizarea motorului în prezența prafului și umezelii. Frâna încorporată oferă un cuplu de reținere de 80 Nm și necesită o putere de 40 W atunci când este cuplată. Acest servomotor este deosebit de potrivit pentru aplicații care necesită poziționare de înaltă precizie, cum ar fi mașini CNC, mașini de ambalat, echipamente de imprimare sau robotică. Montarea cu flanșă standard internațional (dimensiunea flanșei motorului 190 mm) și conectorii rotativi în unghi drept facilitează instalarea și întreținerea. Compatibilitatea cu acționări trifazate de 400-480 V asigură flexibilitatea sistemului. BMH1901P31F2A este alegerea optimă pentru mediile industriale în care precizia, fiabilitatea și durata lungă de viață sunt importante.

Schneider Electric Lexium 32 - BMH1901P31F2A - Servomotor BMH, 190 mm, max. 5180 W, max. 4000 rpm, 30 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici de bază

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de oprire continuu: 30 N.m (24 A, 400 V, trifazic pentru LXM32.D72N4) Cuplu de oprire continuu: 30 N.m (24 A, 480 V, trifazat)

Cuplu de oprire continuu: 30 N.m (pentru LXM32MD85N4, 32 A, 400 V, trifazat)

Cuplu de oprire continuu: 30 N.m (32 A, 480 V, trifazic pentru LXM32MD85N4)

Cuplu de oprire continuu: 30 N.m (40 A, 400 V, trifazic pentru LXM32MC10N4)

Cuplu de oprire continuu: 30 N.m (40 A, 480 V, trifazic pentru LXM32MC10N4)

Cuplu maxim de oprire: 77,7 N.m (24 A, 400 V, trifazat)

Cuplu maxim de oprire: 77,7 N.m (pentru LXM32.D72N4, 24 A, 480 V, trifazat)

Cuplu maxim de oprire: 86,6 N.m (pentru LXM32MD85N4, 32 A, 400 V, trifazat)

Cuplu maxim de oprire: 86,6 N.m (32 A, 480 V, trifazic pentru LXM32MD85N4)

Cuplu maxim de oprire: 89,7 N.m (40 A, 400 V, trifazic pentru LXM32MC10N4)

Cuplu maxim de oprire: 89,7 N.m (40 A, 480 V, trifazic pentru LXM32MC10N4)

Caracteristici de performanță

Putere nominală de ieșire: 4800 W (24 A, 400 V, trifazat)

Putere nominală de ieșire: 4800 W (pentru LXM32.D72N4, 24 A, 480 V, trifazat)

Putere nominală de ieșire: 5180 W (pentru LXM32MD85N4, 32 A, 400 V, trifazat)

Putere nominală de ieșire: 5180 W (32 A, 480 V, trifazat pentru LXM32MD85N4)

Putere nominală de ieșire: 5180 W (40 A, 400 V, trifazat)

Putere nominală de ieșire: 5180 W (40 A, 480 V, trifazat pentru LXM32MC10N4)

Cuplu nominal: 18,4 N.m (24 A, 400 V, trifazat)

Cuplu nominal: 18,4 N.m (pentru LXM32.D72N4, 24 A, 480 V, trifazat)

Cuplu nominal: 16,5 N.m (pentru LXM32MD85N4, 32 A, 400 V, trifazat)

Cuplu nominal: 16,5 N.m (pentru LXM32MD85N4 32 A, 480 V, trifazat)

Cuplu nominal: 16,5 N.m (pentru LXM32MC10N4 40 A, 400 V, trifazat)

Cuplu nominal: 16,5 N.m (pentru LXM32MC10N4, 40 A, 480 V, trifazat)

Viteză nominală: 2500 rpm (pentru LXM32.D72N4, 24 A, 400 V, trifazat)

Viteză nominală: 2500 rpm (pentru LXM32.D72N4, 24 A, 480 V, trifazat)

Viteză nominală: 3000 rpm (32 A, 400 V, trifazat pentru LXM32MD85N4)

Viteză nominală: 3000 rpm (32 A, 480 V, trifazat pentru LXM32MD85N4)

Viteză nominală: 3000 rpm (40 A, 400 V, trifazic pentru LXM32MC10N4)

Viteză nominală: 3000 rpm (40 A, 480 V, trifazic pentru LXM32MC10N4)

Caracteristici mecanice

Capătul arborelui: Blocat

Grad de protecție IP: IP65 standard

Grad de protecție IP: IP67 cu kit IP67

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Da

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Gama de compatibilitate: Lexium 32

Tensiune nominală de alimentare: 480 V Număr de faze de rețea: trifazat Curent de oprire continuu: 23,2 A Putere continuă: 5,24 W Curent maxim (Irms): 89,61 A pentru LXM32.D72N4

Curent continuu maxim: 89,6 A

Al doilea arbore: Fără al doilea capăt al arborelui

Diametru arbore: 38 mm

Lungime arbore: 80 mm

Lățime zăvor: 70 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: Frână de reținere de 80 N.m Dimensiunea flanșei motorului: 190 mm Număr de bobine ale motorului: 1 Constanta cuplului: 1,3 N.m/A la 120 °C Constanta forței contraelectromotoare: 87,6 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție de rotație: 71,7 kg.cm²

Rezistența statorului: 0,24 Ohm la 20 °C

Inductanța statorului: 2,54 mH la 20 °C

Constanta de timp electrică a statorului: 21,2 ms la 20 °C

Forța radială maximă (Fr): 3730 N la 1000 rpm

Forță axială maximă (Fa): 0,2 x Fr

Putere de frânare: 40 W Tip de răcire: Convecție naturală Caracteristici fizice Lungime: 250 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr orificii de fixare: 4 Diametru orificii de fixare: 14 mm Diametru cerc orificii de fixare: 215 mm Greutate netă: 1,5 kg 4 Diametrul orificiilor de fixare: 14 mm Diametrul cercului orificiilor de fixare: 215 mm Greutate netă: 20,5 kg Referință dimensiune: BMH1901P Număr de faze de rețea: 3 Precizie eroare unghiulară: 1,4 ° BMH1901P Număr de faze de alimentare: 3 Precizie eroare unghi: 1,4 ° Temperatura cuprului (la cald): 135 °C Temperatura magnetului (la cald): 100 °C

Temperatura magnetului (ambientală): 20 °C

Date

Lățime

400 mm

Lungime

795 mm

Înălțime

300 mm

EAN prezentat

3606485264059

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

21 kg/bucată

Numar articol

3606485264059
