Servomotorul Schneider Electric BMH1901P32A2A este un motor industrial de înaltă calitate care aparține familiei de servomotoare Lexium 32, oferind soluția perfectă pentru aplicații care necesită un control precis al mișcării. Acest servomotor premium combină performanțe, fiabilitate și precizie remarcabile, esențiale în sistemele moderne de automatizare. Caracteristicile cheie ale servomotorului BMH1901P32A2A includ un cuplu continuu de 30 Nm, care îi permite să suporte sarcini grele, în timp ce viteza mecanică maximă a motorului ajunge la 4000 rpm. Cuplul maxim poate ajunge până la 89,7 Nm atunci când este utilizat cu un driver LXM32MC10N4 cu alimentare trifazată de 40 A, 400 V sau 480 V. Puterea nominală de ieșire variază între 4800 și 5180 W, în funcție de model, cuplul nominal este de 16,5 până la 18,4 Nm, iar viteza nominală este între 2500 și 3000 rpm, în funcție de convertizorul LXM32 utilizat. Motorul are un capăt de arbore blocat, ceea ce facilitează conectarea mecanică la echipamentul acționat. Protecția de nivel înalt a fost, de asemenea, un factor cheie în proiectarea servomotorului BMH1901P32A2A – acesta are protecție IP65 ca standard, dar protecția IP67 poate fi asigurată și cu un kit de protecție IP67, care protejează împotriva pătrunderii prafului și a apei. Codificatorul rotativ al motorului permite o poziționare extrem de precisă, cu o rezoluție de 131072 puncte/rotație × 4096 rotații. Servomotorul este echipat cu o flanșă standard internațională și are conectori rotativi în unghi drept pentru o instalare ușoară. Acest model este fabricat fără sistem de frânare, fiind ideal pentru aplicații în care nu este necesar un cuplu de reținere. Parametrii tehnici ai servomotorului BMH1901P32A2A sunt impresionanți: diametru arbore 38 mm, lungime arbore 80 mm, lățime slot 70 mm. Feedback-ul este asigurat de un encoder Multiturn SinCos Hiperface. Dimensiunea flanșei motorului este de 190 mm. Constanta de cuplu este de 1,3 Nm/A la 120 °C, iar constanta EMF inversă este de 87,6 V/krpm la 120 °C. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 67,7 kg·cm². Rezistența statorului este de 0,24 Ohm la 20 °C, inductanța statorului este de 2,54 mH la 20 °C, iar constanta de timp electrică a statorului este de 21,2 ms la 20 °C. Forța radială maximă (Fr) este de 3730 N la 1000 rpm, iar forța axială maximă (Fa) este de 0,2 × Fr. Răcirea este asigurată prin convecție naturală.

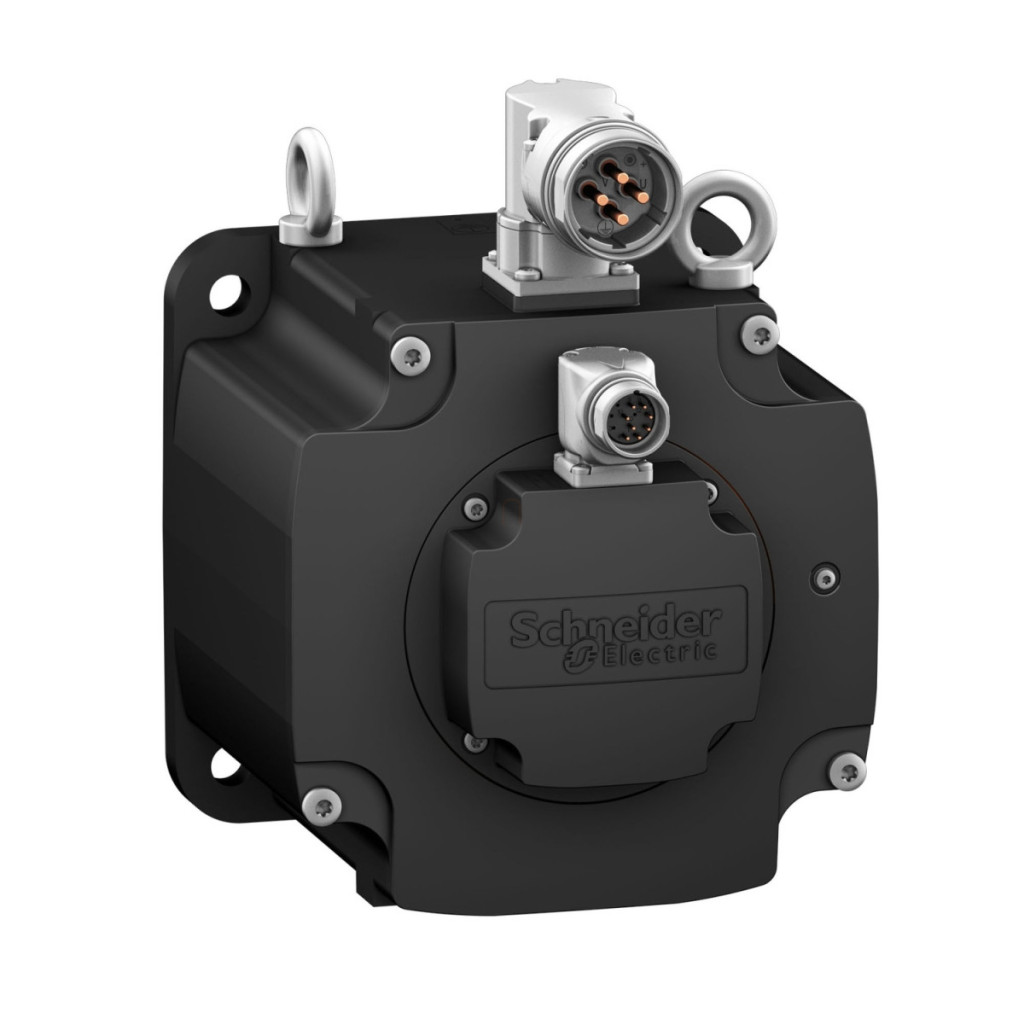

Schneider Electric Lexium 32 - BMH1901P32A2A - Servomotor BMH, 190 mm, max. 5180 W, max. 4000 rpm, 30 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Referință de dimensionare: BMH1901P
Date de performanță
Cuplu de menținere continuu: 30 Nm cu diverse acționări LXM32 (24 A, 32 A, 40 A, tensiune trifazată de 400 V sau 480 V)
Cuplu maxim: 77,7-89,7 N·m în funcție de acționare
Putere nominală de ieșire: 4800-5180 W în funcție de acționare
Cuplu nominal: 16,5-18,4 Nm în funcție de acționare
Viteză nominală: 2500-3000 rpm în funcție de acționare
Caracteristici electrice
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: trifazată
Curent continuu de staționare: 23,2 A
Curent maxim: 89,61 A pentru LXM32.D72N4
Constanta de cuplu: 1,3 N·m/A la 120 °C
Constanta forței electromotoare: 87,6 V/rpm la 120 °C
Rezistența statorului: 0,24 Ohm la 20 °C
Inductanța statorului: 2,54 mH la 20 °C
Constantă de timp electrică a statorului: 21,2 ms la 20 °C
Caracteristici mecanice
Capătul arborelui: Blocat
Al doilea arbore: Fără capăt al celui de-al doilea arbore
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime zăvor: 70 mm
Dimensiunea flanșei motorului: 190 mm
Lungime: 190 mm
Diametrul colierului de centrare: 180 mm
Adâncimea colierului de centrare: 4 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 14 mm Diametru cerc orificii de montare: 215 mm Greutate netă: 19 kg 19 kg
Protecția mediului
Grad de protecție IP: IP65 standard, IP67 cu kit IP67
Date senzor
Rezoluție feedback viteză de rotație: 131072 puncte/rotație x 4096 rotații
Tip feedback: Multi-turn SinCos Hiperface
Alte caracteristici
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi cu unghi drept
Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Compatibilitate serie: Lexium 32
Număr de poli ai motorului: 5,0
Cuplu de inerție al rotorului: 67,7 kg.cm²
Tip de răcire: Convecție naturală
Precizie eroare unghiulară: 1,4°
