Servomotorul BMH1901P32F2A din gama de produse Lexium 32 de la Schneider Electric este un sistem de acționare de înaltă calitate, conceput pentru uz industrial, care oferă performanțe maxime și control precis al mișcării, fără compromisuri. Acest servomotor BMH de 190 mm este soluția perfectă pentru cei care caută un motor fiabil și performant pentru echipamentele lor de producție, sistemele de automatizare sau orice aplicație care necesită un control precis al mișcării. Modelul BMH1901P32F2A se mândrește cu date de performanță remarcabile. Motorul poate furniza un cuplu continuu de 30 Nm, în timp ce cuplul maxim poate ajunge la 89,7 Nm atunci când este combinat cu unitatea Lexium 32 adecvată. Puterea nominală poate ajunge până la 5180 W, iar cuplul nominal este de 16,5 Nm. Viteza mecanică maximă a motorului este de 4000 rpm, iar viteza nominală variază între 2500 și 3000 rpm, în funcție de model. Toate aceste performanțe ridicate sunt deosebit de valoroase în aplicațiile industriale, unde capacitatea de încărcare ridicată și controlul precis al mișcării sunt cerințe importante. BMH1901P32F2A are caracteristici tehnice speciale care îl diferențiază de produsele concurente. Motorul este echipat cu un arbore blocat și o frână încorporată care oferă un cuplu de reținere de 80 Nm. Nivelul său de protecție este IP65 ca standard, dar poate fi echipat și cu protecție IP67 cu un kit IP67, ceea ce îl face ideal pentru utilizarea în medii protejate împotriva prafului și umezelii. Rezoluția de feedback a vitezei este excepțional de mare, la 131072 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Tipul de feedback este Multiturn SinCos Hiperface, care asigură cel mai înalt nivel de precizie de control. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 71,7 kg·cm². Motorul este răcit prin convecție naturală, astfel încât nu necesită un sistem de răcire separat. Conexiunea electrică se realizează prin conectori rotativi în unghi drept, ceea ce facilitează cablarea în diverse situații de instalare.

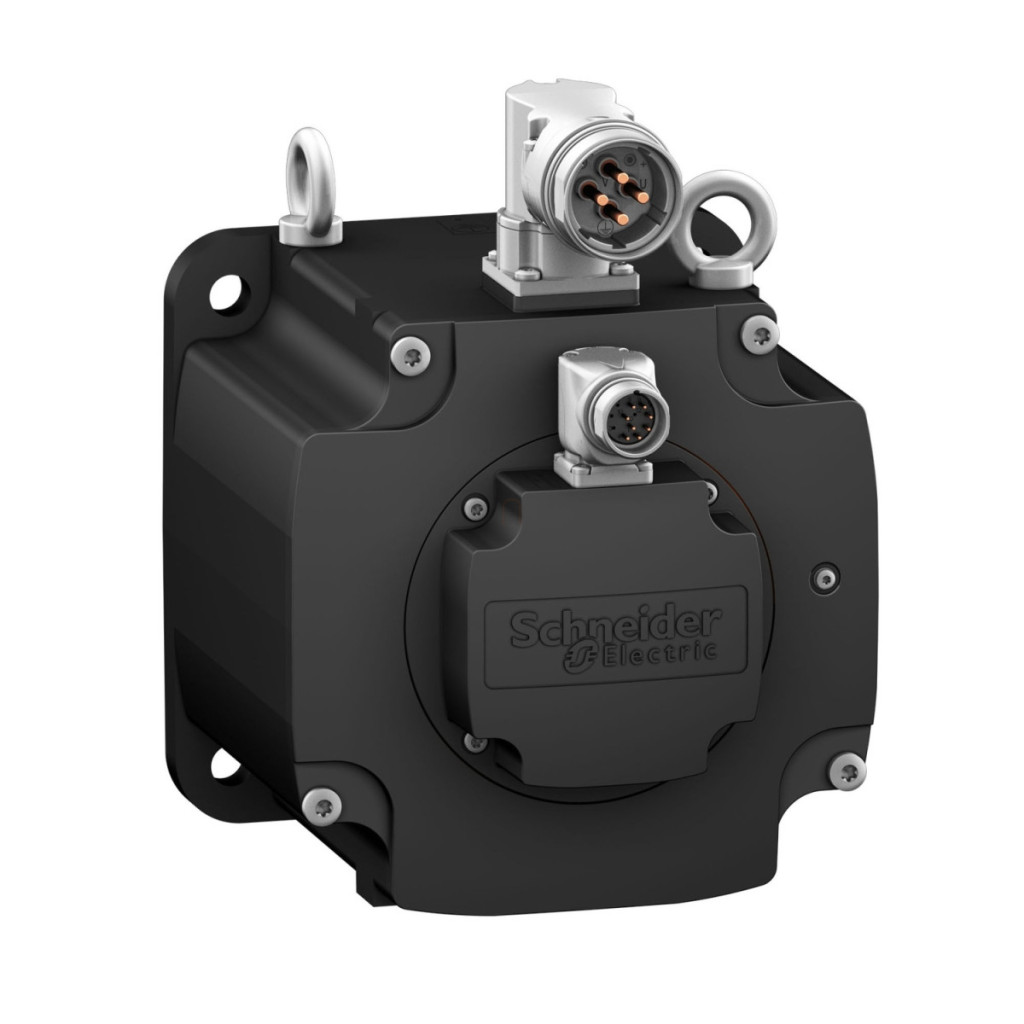

Schneider Electric Lexium 32 - BMH1901P32F2A - Servomotor BMH, 190 mm, max. 5180 W, max. 4000 rpm, 30 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Compatibilitate: LXM32.D72N4 400...480 V trifazat
Capătul arborelui: Blocat
Frână de reținere: Încorporată
Tip de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici de performanță
Cuplu de reținere continuu: 30 N.m cu diverse acționări Lexium
Cuplu maxim: până la 89,7 N.m (cu acționare LXM32MC10N4)
Putere nominală de ieșire: până la 5180 W
Cuplu nominal: 16,5-18,4 N.m (în funcție de acționare)
Viteza nominală: 2500-3000 rpm (în funcție de acționare)
Caracteristici mecanice
Grad de protecție: standard IP65, IP67 cu kit IP67
Rezoluție feedback viteză: 131.072 puncte/rotație × 4096 rotații
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime blocare: 70 mm Dimensiunea flanșei motorului: 190 mm Număr de bobine ale motorului: 1 Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 71,7 kg.cm² Forță radială maximă Fr: 3730 N la 1000 rpm Forță axială maximă Fa: 0,2 × Fr Tip de răcire: Convecție naturală Lungime: 250 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr de orificii de fixare: 4 Diametrul orificiilor de fixare: 14 mm Diametrul cercului orificiilor de fixare: 215 mm Caracteristici electrice Tensiune nominală de alimentare: 480 V Număr de faze de rețea: Trifazat Curent continuu de staționare: 23,2 A 480 V Număr de faze de rețea: trifazat Curent continuu permanent: 23,2 A Putere continuă: 5,24 W Curent maxim Irms: 89,61 A pentru LXM32.D72N4
Curent continuu maxim: 89,6 A
Tip de feedback: Multiturn SinCos Hiperface
Cuplu de reținere: frână de reținere 80 N.m
Constantă de cuplu: 1,3 N.m/A la 120 °C
Constantă de tensiune: 87,6 V/krpm la 120 °C
Rezistență stator: 0,24 Ohm la 20 °C
Inductanță stator: 2,54 mH la 20 °C Constanta de timp electrică a statorului: 21,2 ms la 20 °C Puterea de acționare a frânei: 40 W Alte date Greutate netă: 20,5 kg Referință dimensiuni: BMH1901P Precizia erorii unghiulare: 1,4 ° Temperatura cuprului: 135 °C BMH1901P
Precizia erorii unghiulare: 1,4°
Temperatura cuprului: 135 °C
Temperatura magnetului: 100 °C când este fierbinte, 20 °C la temperatura camerei
