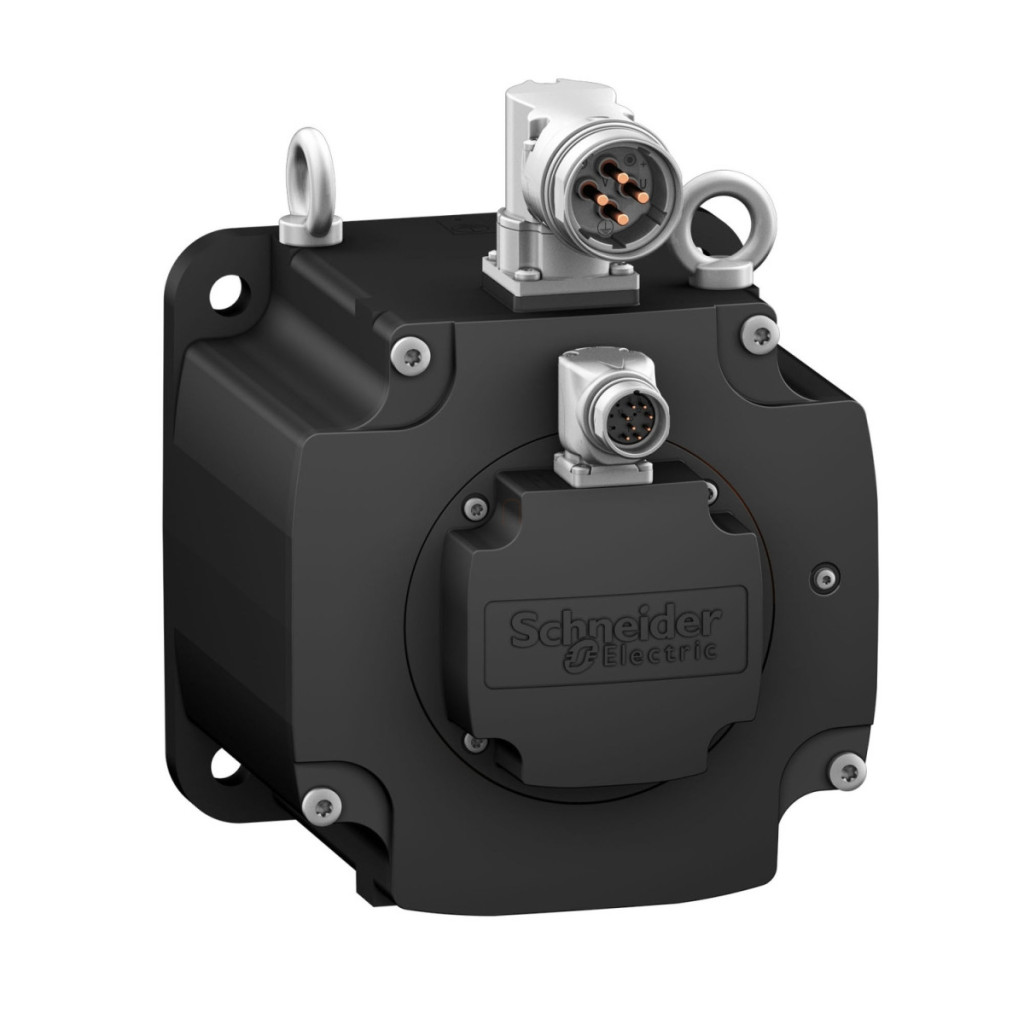

Servomotorul Schneider Electric BMH1902P21F2A este un membru performant al familiei de produse Lexium 32, oferind o soluție optimă pentru sarcini profesionale de automatizare industrială și control al mișcării. Acest servomotor de precizie este alegerea perfectă pentru aplicații cu dinamică ridicată, unde este necesară o funcționare fiabilă și precisă. Motorul BMH1902P21F2A oferă performanțe remarcabile, cu o viteză mecanică maximă de 4000 rpm și un cuplu continuu de până la 48 Nm (atunci când este asociat cu unitățile de acționare LXM32MD85N4 și LXM32MC10N4). Cuplul său maxim poate ajunge la 130,7 Nm, iar puterea nominală de ieșire este de 6070 W. Motorul poate fi montat cu o flanșă conform standardelor internaționale și are un arbore cu pereți netezi, fără blocare, cu un diametru de 38 mm și o lungime de 80 mm. Gradul său standard de protecție este IP65, dar poate fi actualizat la IP67 cu un kit IP67, ceea ce îl face ideal pentru utilizarea în medii în care este necesară protecția împotriva prafului și umezelii. Servomotorul BMH1902P21F2A are o frână încorporată cu un cuplu de reținere de 80 Nm. Motorul oferă feedback de viteză cu o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Tipul de feedback este SinCos Hiperface cu o singură rotație. Motorul are un design cu 5 poli, o constantă de cuplu de 1,56 Nm/A la 120 °C și o constantă de forță electromotoare de 108,3 V/krpm la 120 °C. Cuplul de inerție al rotorului este de 144,8 kg·cm², ceea ce este optim pentru mișcări dinamice. În ceea ce privește caracteristicile electrice, motorul BMH1902P21F2A este trifazat și funcționează la o tensiune nominală de alimentare de 480 V. Rezistența statorului este de 0,15 Ohm la 20 °C, inductanța este de 1,93 mH la 20 °C, iar constanta de timp electrică este de 25,7 ms la 20 °C. Curentul continuu staționar este de 30,8 A, iar curentul continuu maxim este de 114 A. Motorul este echipat cu conectori rotativi în unghi drept pentru o cablare ușoară. Este răcit prin convecție naturală, ceea ce înseamnă o funcționare mai silențioasă și mai puțină întreținere. În ceea ce privește dimensiunile fizice, servomotorul BMH1902P21F2A are o lungime de 310 mm și o dimensiune a flanșei motorului de 190 mm. Gulerul de centrare are un diametru de 180 mm și o adâncime de 4 mm. Are 4 orificii de montare cu un diametru de 14 mm, dispuse în cerc cu un diametru de 215 mm. Greutatea netă a motorului este de 32,5 kg. Sarcina maximă a forței radiale este de 4200 N la 1000 rpm, iar forța axială maximă poate fi de 0,2 ori forța radială. Eroarea de precizie a motorului este măsurată la un unghi de 1,4° și are 2 bobine de motor.
Schneider Electric Lexium 32 - BMH1902P21F2A - Servomotor BMH, 190 mm, max. 6070 W, max. 4000 rpm, 48 Nm, IP65, fără blocare, pentru 32 de acționări Date tehnice
Date de bază
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu continuu: 37,4 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat; 37,4 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat; 48 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazat; 48 N.m pentru LXM32MD85N4 la 32 A, 480 V, trifazat; 48 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazat; 48 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat
Date de performanță
Cuplu maxim de reținere: 101 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat; 101 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazic; 115,5 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazic; 115,5 N.m pentru LXM32MD85N4 la 32 A, 480 V, trifazat; 130,7 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazat; 130,7 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat Putere nominală de ieșire: 5900 W pentru LXM32.D72N4 la 24 A, 400 V, trifazat; 5900 W pentru LXM32.D72N4 la 24 A, 480 V, trifazic; 6070 W pentru LXM32MD85N4 la 32 A, 400 V, trifazic; 32 A, 480 V, trifazat pentru 6070 W LXM32MD85N4; 40 A, 400 V, trifazat pentru 6070 W LXM32MC10N4; 40 A, 480 V, trifazat
Cuplu nominal: 22,3 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat; 22,3 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat; 29 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazat; 29 N.m pentru LXM32MD85N4 la 32 A, 480 V, trifazat; 29 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazat; 29 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat. Caracteristici electrice Tensiune nominală de alimentare: 480 V Număr de faze de rețea: Trei faze
Curent continuu staționar: 30,8 A
Putere continuă: 6,1 W
Curent maxim Irms: 113,95 A pentru LXM32.D72N4
Curent continuu maxim: 114 A
Cuplu constant: 1,56 N.m/A la 120 °C
Forță contraelectromotoare constantă: 108,3 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Rezistența statorului: 0,15 Ohm la 20 °C Inductanța statorului: 1,93 mH la 20 °C Constanta de timp electrică a statorului: 25,7 ms la 20 °C Caracteristici mecanice Capătul arborelui: Arbore neted
Arbore secundar: Fără capăt secundar al arborelui
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Cuplu de inerție rotor: 144,8 kg.cm²
Forță radială maximă Fr: 4200 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Cuplu de reținere al frânei: frână de reținere de 80 N.m
Dimensiunea flanșei motorului: 190 mm
Număr de înfășurări ale motorului: 2 Lungime: 310 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 14 mm Diametrul orificiilor de montare: 215 mm Greutate netă: 32,5 kg Caracteristici de protecție și feedback Grad de protecție IP: IP65 standard, IP67 cu kit IP67
Rezoluție feedback viteză: 131072 puncte/rotație
Tip feedback: SinCos Hiperface cu o singură rotație
Frână de reținere: Încorporată
Putere frână: 40 W Metodă de răcire: Convecție naturală Eroare de precizie [rotire unghiulară]: 1,4 ° Date privind temperatura Temperatura cuprului în timpul funcționării: 135 °C Temperatura magnetului în timpul funcționării: 100 °C Temperatura magnetului la temperatura camerei: 20 °C Compatibilitate 100 °C Temperatura magnetului la temperatura camerei: 20 °C Compatibilitate Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Compatibilitate gamă: Lexium 32
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Referință dimensionare: BMH1902P
