Servomotorul BMH1902P31A2A din gama de produse Lexium 32 de la Schneider Electric oferă o soluție extrem de eficientă și precisă pentru sarcinile de automatizare industrială. Acest servomotor de calitate profesională este ideal pentru aplicații în care performanța ridicată, poziționarea precisă și funcționarea fiabilă sunt cerințe esențiale. Servomotorul BMH1902P31A2A are o viteză mecanică maximă de 4000 rpm și un cuplu continuu de până la 48 Nm atunci când este utilizat cu un convertizor LXM32MC10N4 sau LXM32MD85N4. Cuplul maxim al motorului este excepțional, ajungând până la 130,7 Nm (cu unitatea de acționare LXM32MC10N4, 40 A, 400 V sau 480 V, alimentare trifazată). Această performanță remarcabilă permite utilizarea motorului în aplicații industriale care necesită sarcini mari și mișcare dinamică. Puterea nominală de ieșire variază între 5900 W și 6070 W, în funcție de unitatea selectată, oferind o densitate energetică excepțională. Motorul are protecție standard IP65, care oferă protecție împotriva prafului și jeturilor de apă, dar se poate obține un nivel de protecție și mai ridicat cu un kit IP67 opțional. Acest lucru este deosebit de avantajos pentru aplicații în medii prăfuite sau umede. Rezoluția de feedback a vitezei este remarcabilă, de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Motorul BMH1902P31A2A nu are frână de reținere, ceea ce poate fi un avantaj în anumite aplicații. Instalarea este simplă și universală datorită flanșei standard internaționale. Conexiunea electrică este asigurată de conectori rotativi, în unghi drept, care facilitează instalarea și cablarea în diferite poziții de montare. Motorul are o serie de parametri tehnici suplimentari care pot fi importanți pentru utilizatorii profesioniști: capătul arborelui blocat cu un diametru de 38 mm și o lungime de 80 mm, cu o lățime de blocare de 70 mm. Tipul de feedback este SinCos Hiperface cu o singură rotație, dimensiunea flanșei motorului este de 190 mm, valoarea cuplului constant este de 1,56 Nm/A (la 120 °C), numărul de poli ai motorului este de 5, iar cuplul de inerție al rotorului este de 130,1 kg·cm². Răcirea prin convecție naturală face gestionarea temperaturii motorului simplă și fiabilă. Motorul are o lungime totală de 250 mm, o greutate netă de 31 kg și poate fi montat prin 4 orificii cu un diametru de 14 mm, care sunt situate pe un cerc cu un diametru de 215 mm. Servomotorul BMH1902P31A2A este alegerea perfectă pentru linii de producție automatizate, robotică, mașini CNC și alte aplicații industriale de precizie în care performanța și fiabilitatea ridicate sunt esențiale.

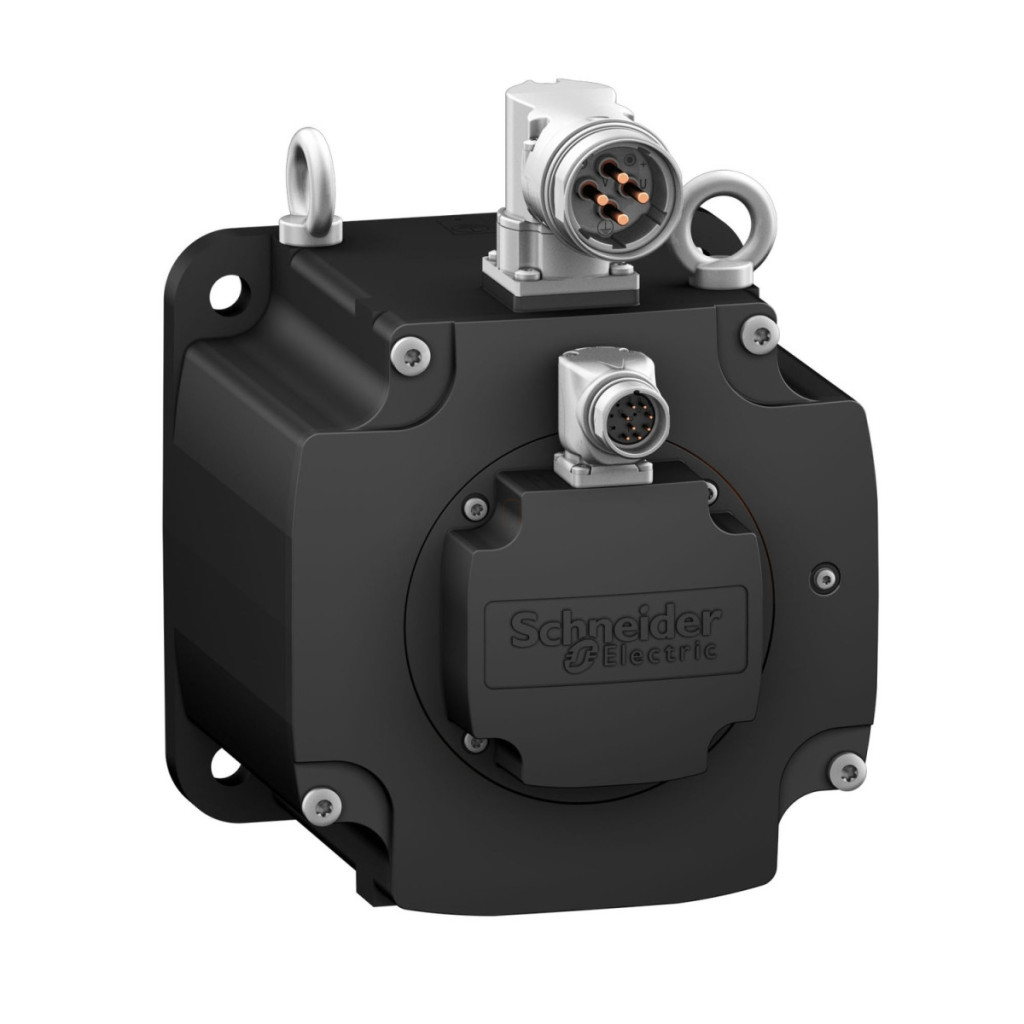

Schneider Electric Lexium 32 - BMH1902P31A2A - Servomotor BMH, 190 mm, max. 6070 W, max. 4000 rpm, 48 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Capătul arborelui: Blocare
Grad de protecție IP: Standard IP65, IP67 cu kit IP67
Caracteristici de performanță
Cuplu continuu: 37,4 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic
37,4 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazic
48 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazat
48 N.m pentru LXM32MD85N4 32 A, 480 V, trifazat
48 N.m pentru LXM32MC10N4 40 A, 400 V, trifazat
48 N.m pentru LXM32MC10N4 40 A, 480 V, trifazat
Cuplu maxim: 101 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat
101 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat
115,5 N.m pentru LXM32MD85N4 32 A, 400 V, trifazat
115,5 N.m pentru LXM32MD85N4 32 A, 480 V, trifazat
130,7 N.m pentru LXM32MC10N4 40 A, 400 V, trifazat
130,7 N.m pentru LXM32MC10N4 40 A, 480 V, trifazat
Putere nominală de ieșire: 5900 W pentru LXM32.D72N4 24 A, 400 V, trifazat
5900 W pentru LXM32.D72N4 24 A, 480 V, trifazat
6070 W pentru LXM32MD85N4 32 A, 400 V, trifazat
6070 W LXM32MD85N4: 32 A, 480 V, trifazat
6070 W LXM32MC10N4: 40 A, 400 V, trifazat
40 A, 480 V, trifazat pentru 6070 W LXM32MC10N4
Date tehnice detaliate
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Viteză nominală: 2000-2500 rpm (în funcție de acționare)
Cuplu nominal: 22,3-29 N.m (în funcție de acționare)
Număr de faze de rețea: Trifazat
Consum continuu de curent: 30,8 A
Curent maxim Irms: 113,95 A pentru LXM32.D72N4
Curent continuu maxim: 114 A
Tip de feedback: SinCos Hiperface cu o singură rotație
Dimensiunea flanșei motorului: 190 mm
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime flanșă: 70 mm
Cuplu constant: 1,56 N.m/A la 120 °C
Tip de răcire: Convecție naturală
Lungime: 250 mm
Greutate netă: 31 kg
Referință dimensiune: BMH1902P
