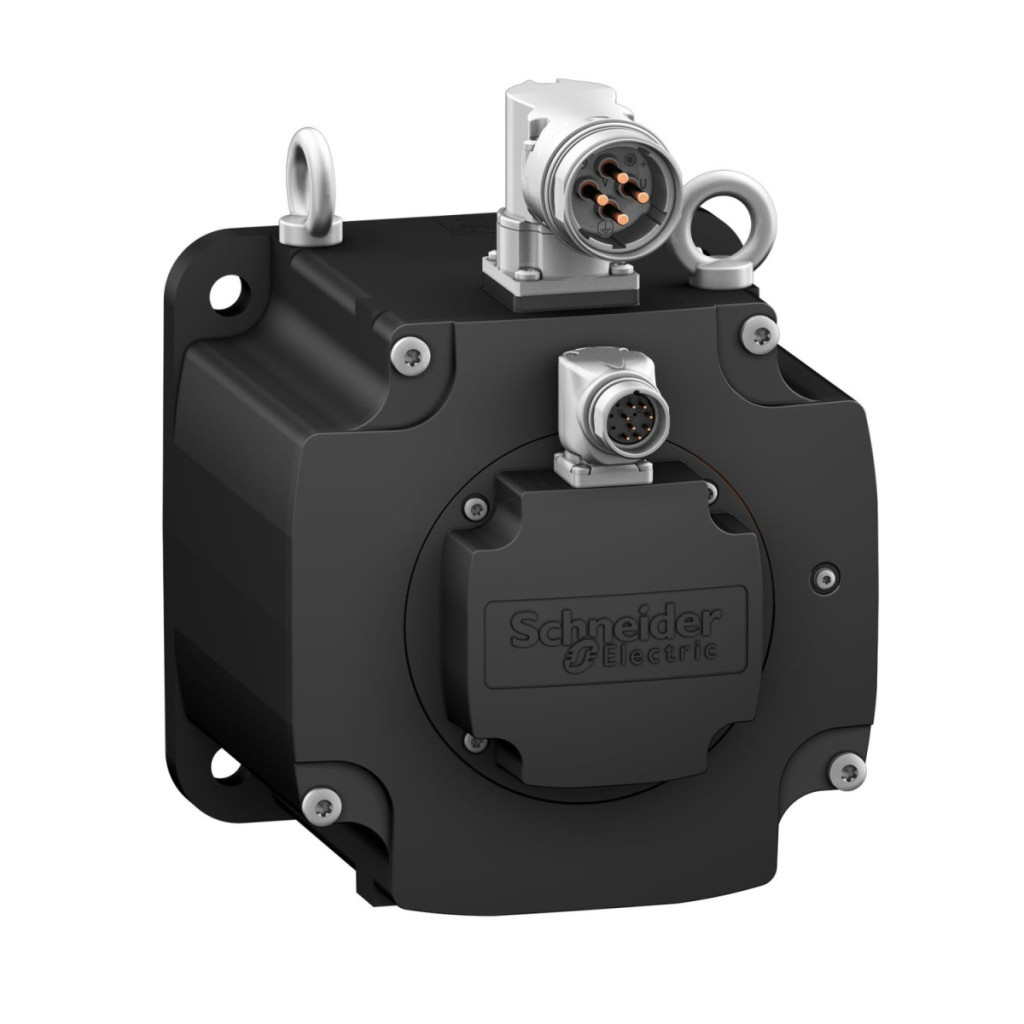

Schneider Electric Lexium 32 - BMH1902P31F2A - Servomotor BMH, 190 mm, max. 6070 W, max. 4000 rpm, 48 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Referință de dimensionare: BMH1902P
Date de performanță
Cuplu continuu: 37,4 N·m (24 A, 400 V, trifazic pentru LXM32·D72N4) 400 V, trifazat)
37,4 N·m (24 A, 480 V, trifazat pentru LXM32·D72N4)
48 N·m (32 A, 400 V, trifazat pentru LXM32MD85N4)
48 N·m (32 A, 480 V, trifazat pentru LXM32MD85N4)
48 N·m (40 A, 400 V, trifazat pentru LXM32MC10N4)
48 N·m (40 A, 480 V, trifazat)
Cuplu maxim: 101 N·m (pentru LXM32·D72N4: 24 A, 400 V, trifazat)
101 N·m (pentru LXM32·D72N4: 24 A, 480 V, trifazat)
115,5 N·m (32 A, 400 V, trifazat pentru LXM32MD85N4)
115,5 N·m (32 A, 480 V, trifazat pentru LXM32MD85N4)
130,7 N·m (40 A, 400 V, trifazat pentru LXM32MC10N4)
130,7 N·m (40 A, 480 V, trifazat)
Putere nominală de ieșire: 5900 W (24 A, 400 V, trifazat pentru LXM32·D72N4)
5900 W (24 A, 480 V, trifazat)
6070 W (32 A, 400 V, trifazat pentru LXM32MD85N4)
6070 W (32 A, 480 V, trifazic pentru LXM32MD85N4)
6070 W (40 A, 400 V, trifazic pentru LXM32MC10N4)
6070 W (40 A, 480 V, trifazat)
Cuplu nominal: 22,3 N·m (24 A, 400 V, trifazat pentru LXM32·D72N4)
22,3 N·m (24 A, 480 V, trifazat)
29 N·m (32 A, 400 V, trifazat pentru LXM32MD85N4)
29 N·m (32 A, 480 V, trifazat pentru LXM32MD85N4)
29 N·m (40 A, 400 V, trifazat pentru LXM32MC10N4)
29 N·m (40 A, 480 V, trifazat)
Viteza nominală: 2000 rpm (pentru LXM32MC10N4, 40 A, 400 V, trifazat)
2000 rpm (pentru LXM32MC10N4, 40 A, 480 V, trifazat)
2500 rpm (24 A, 400 V, trifazat pentru LXM32·D72N4)
2500 rpm (24 A, 480 V, trifazat pentru LXM32·D72N4)
2000 rpm (32 A, 400 V, trifazat pentru LXM32MD85N4)
2000 rpm (32 A, 480 V, trifazat pentru LXM32MD85N4)
Date electrice
Tensiune nominală de alimentare: 480 V
Număr de faze de alimentare: Trifazat
Curent continuu staționar: 30,8 A
Putere continuă: 6,1 W
Curent maxim Irms: 113,95 A (LXM32·D72N4)
Curent continuu maxim: 114 A
Rezistența statorului: 0,15 Ohm la 20 °C
Inductanța statorului: 1,93 mH la 20 °C
Constanta de timp electrică a statorului: 25,7 ms la 20 °C
Constanta de cuplu: 1,56 N·m/A la 120 °C
Constanta de tensiune: 108,3 V/krpm la 120 °C
Puterea de acționare a frânei: 40 W
Date mecanice
Compatibilitate produs: LXM32·D72N4 400...480 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: IP65 standard, IP67 cu kit IP67
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Încorporată
Cuplu de reținere: Frână de reținere 80 N·m
Suport de montare: Flanșă conform standardului internațional
Conexiune electrică: Conectori rotativi cu unghi drept
Al doilea arbore: Fără capăt al doilea arbore
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime zăvor: 70 mm
Tip de feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 190 mm
Număr de componente motor: 2
Număr de poli motor: 5
Inerția masei rotative: 144,8 kg·cm²
Forța radială maximă Fr: 4200 N la 1000 rpm
Forța axială maximă Fa: 0,2 × Fr
Tip de răcire: Flux natural de aer
Lungime: 310 mm
Diametru colier de centrare: 180 mm
Adâncime colier de centrare: 4 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 14 mm
Diametru cerc orificii de montare: 215 mm
Inerție: 14,7 kg·cm² frână, 130,1 kg·cm² motor
Alte date
Eroare de precizie unghiulară: 1,4°
Temperatura cuprului: 135 °C
Temperatura magnetului la cald: 100 °C
Temperatura magnetului la temperatura camerei: 20 °C
