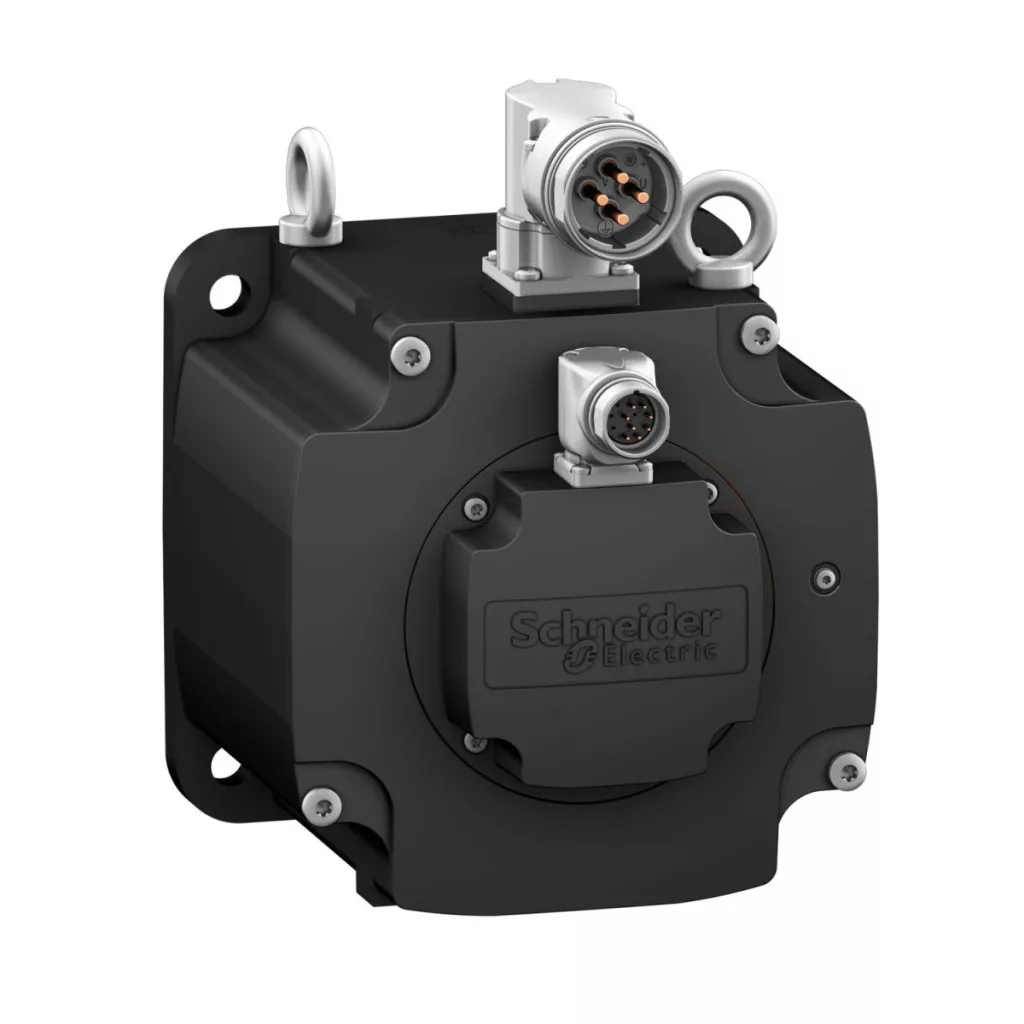

Schneider Electric Lexium 32 - BMH1903P22A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, fără blocare, pentru 32 de acționări

Lățime: 400 mm

Lungime: 795 mm

Înălțime: 300 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1903P22A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1903P22A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485266206
Price: 19361.07 RON
Availability: InStock

19 361,07 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1903P22A2A este un membru premium al familiei de acționări Lexium 32, oferind performanțe remarcabile într-o gamă largă de aplicații de automatizare industrială. Designul robust al motorului și soluțiile tehnologice avansate îl fac ideal pentru sarcini care necesită poziționare precisă, unde sunt necesare cuplu ridicat, control precis al vitezei și funcționare fiabilă. Servomotorul BMH1903P22A2A are o viteză mecanică maximă de 3500 rpm, asigurând o funcționare rapidă chiar și sub sarcini grele. Unul dintre cele mai importante avantaje ale motorului este nivelul ridicat al cuplului: în timpul funcționării continue, acesta poate furniza un cuplu de până la 65 Nm atunci când este asociat cu un controler LXM32MC10N4 la un curent de 40 A și o tensiune de alimentare trifazată de 400 sau 480 V. Cuplul său maxim poate ajunge la 162,7 Nm, ceea ce înseamnă performanțe remarcabile în timpul fazelor intensive de pornire și frânare. Puterea nominală a motorului variază între 5700 și 7750 W, în funcție de configurație, ceea ce permite o gamă largă de aplicații. Precizia excelentă a servomotorului BMH1903P22A2A este asigurată de encoderul SinCos Hiperface multiturn încorporat, de înaltă rezoluție, care oferă o rezoluție de 131.072 puncte/rotație × 4096 rotații. Această precizie extrem de ridicată de poziționare (cu o eroare unghiulară de numai 1,4°) este esențială pentru aplicații de precizie. Motorul are un capăt de arbore neted, cu un diametru de 38 mm și o lungime de 80 mm. Motorul este montat folosind o flanșă standard internațională cu un diametru de 190 mm și poate fi fixat folosind patru orificii cu diametrul de 14 mm. În ciuda dimensiunilor sale compacte, motorul este extrem de puternic, cu o capacitate maximă de încărcare radială de 4500 N la 1000 rpm. În ceea ce privește protecția, servomotorul BMH1903P22A2A are protecție IP65 ca standard, care oferă protecție completă împotriva prafului și jeturilor de apă. Cu un kit IP67 opțional, protecția poate fi sporită și mai mult, ceea ce garantează fiabilitatea motorului chiar și în condiții de mediu dificile. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce facilitează instalarea într-o varietate de configurații spațiale. Motorul se răcește prin convecție naturală și nu necesită răcire externă pentru a menține temperaturile normale de funcționare. Servomotorul BMH1903P22A2A este pe deplin compatibil cu familia de acționări Lexium 32 și este recomandat în special pentru utilizarea cu LXM32.D72N4, Controlerele de acționare LXM32MD85N4 și LXM32MC10N4, cu o tensiune de alimentare trifazată de 400-480 V. Motorul are 5 perechi de poli, o rezistență a statorului de 0,13 Ohm și o inductanță de 1,81 mH (măsurată la 20 °C). Constanta de cuplu este de 1,8 N.m/A, iar constanta de tensiune este de 129,2 V/krpm la 120 °C. Cuplul de inerție al rotorului motorului este de 194,1 kg.cm², ceea ce reprezintă un factor important în aplicațiile dinamice. Servomotorul BMH1903P22A2A este o componentă ideală pentru sistemele profesionale de automatizare industrială, unde performanța, fiabilitatea și precizia sunt cerințe esențiale.

Schneider Electric Lexium 32 - BMH1903P22A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, fără blocare, pentru 32 de acționări Date tehnice

Caracteristici generale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 3500 rpm

Tipul produsului: BMH1903P22A2A

Referință de dimensionare: BMH1903P

Caracteristici de performanță

Cuplu de reținere continuu:

- 43,2 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat

- 43,2 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

- 57,6 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazat

- 57,6 N.m pentru LXM32MD85N4 32 A, 480 V, trifazat

- 65 N.m pentru LXM32MC10N4 40 A, 400 V, trifazat

- 65 N.m pentru LXM32MC10N4 40 A, 480 V, trifazat

Cuplu maxim de menținere:

- 122,8 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

- 122,8 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

- 141,3 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazat

- 141,3 N.m pentru LXM32MD85N4 la 32 A, 480 V, trifazat

- 162,7 N.m pentru LXM32MC10N4 40 A, 400 V, trifazat

- 162,7 N.m pentru LXM32MC10N4 40 A, 480 V, trifazat

Putere nominală de ieșire:

- 5700 W pentru LXM32.D72N4 24 A, 400 V, trifazat

- 5700 W pentru LXM32.D72N4 24 A, 480 V, trifazat

- 7330 W pentru LXM32MD85N4 32 A, 400 V, trifazat

- 7330 W pentru LXM32MD85N4 32 A, 480 V, trifazat

- 40 A, 400 V, trifazat pentru 7750 W LXM32MC10N4

- 40 A, 480 V, trifazat

Cuplu nominal:

- 36 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

- 36 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

- 35 N.m pentru LXM32MD85N4 32 A, 400 V, trifazat

- 35 N.m pentru LXM32MD85N4 32 A, 480 V, trifazat

- 37 N.m pentru LXM32MC10N4 40 A, 400 V, trifazat

- 37 N.m pentru LXM32MC10N4 40 A, 480 V, trifazat

Viteza nominală:

- 1500 rpm pentru LXM32.D72N4 24 A, 400 V, trifazat

- 1500 rpm pentru LXM32.D72N4 24 A, 480 V, trifazat

- 2000 rpm pentru LXM32MC10N4 40 A, 400 V, trifazat

- 2000 rpm pentru LXM32MC10N4 40 A, 480 V, trifazat

- 2000 rpm pentru LXM32MD85N4 32 A, 400 V, trifazat

- 2000 rpm pentru LXM32MD85N4 32 A, 480 V, trifazat

Caracteristici electrice

Curent continuu fără sarcină: 36,1 A

Curent maxim Irms: 124,26 A pentru LXM32.D72N4

Curent continuu maxim: 124,5 A

Constanta de cuplu: 1,8 N.m/A la 120 °C

Constanta de tensiune: 129,2 V/krpm la 120 °C

Rezistența statorului: 0,13 Ohm la 20 °C

Inductanța statorului: 1,81 mH la 20 °C

Constantă de timp electrică a statorului: 27,8 ms la 20 °C

Caracteristici mecanice

Capătul arborelui: Ax neted

Diametru ax: 38 mm

Lungime ax: 80 mm

Al doilea ax: Fără al doilea capăt al axului

Dimensiunea jantei motorului: 190 mm

Numărul de stive ale motorului: 3

Numărul de poli ai motorului: 5,0

Cuplul de inerție al rotorului: 194,1 kg.cm²

Forță radială maximă Fr: 4500 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Lungime: 310 mm Diametrul colierului de centrare: 180 mm Adâncimea colierului de centrare: 4 mm Număr de orificii de montare: 4 Diametru orificii de montare: 14 mm Diametru cerc orificii de montare: 215 mm Greutate netă: 43 kg

Alte caracteristici

Grad de protecție: IP65 standard, IP67 cu kit IP67

Rezoluție senzor de viteză: 131072 puncte/rotație x 4096 rotații

Tip feedback: Multiturn SinCos Hiperface

Frână de reținere: Niciuna

Montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Tip de răcire: Convecție naturală

Eroare de unghi [precizie]: 1,4°

Compatibilitate

Compatibilitate produs: LXM32.D72N4 400-480 V trifazic

Compatibilitate gamă: Lexium 32

Date

Lățime

400 mm

Lungime

795 mm

Înălțime

300 mm

EAN prezentat

3606485266206

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

31,5 kg/bucată

Numar articol

3606485266206
