Servomotorul Schneider Electric BMH1903P22F2A este un motor trifazat de înaltă calitate și performanță din familia de produse Lexium 32. Acest model este special conceput pentru sisteme de automatizare industrială și aplicații de control al mișcării de înaltă precizie, unde fiabilitatea și precizia sunt cerințe esențiale. Servomotorul BMH1903P22F2A are o viteză mecanică maximă de 3500 rpm și un cuplu de menținere continuu cuprins între 43,2 și 65 Nm, în funcție de unitatea compatibilă. Cuplul maxim al motorului este extrem de ridicat, ajungând până la 162,7 Nm atunci când este utilizat cu un convertizor LXM32MC10N4, curent de 40 A și alimentare trifazată de 400 V sau 480 V. Puterea nominală de ieșire variază, de asemenea, între 5700 și 7750 W, în funcție de unitatea de acționare, ceea ce oferă o densitate de putere cu adevărat remarcabilă. Acest servomotor permite un control extrem de precis al poziției datorită rezoluției sale de feedback al vitezei de 131072 puncte/rotație × 4096 rotații. Tipul de feedback Multiturn SinCos Hiperface garantează o precizie excelentă de poziționare, cu o eroare unghiulară de numai 1,4°. Motorul BMH1903P22F2A dispune, de asemenea, de o frână de reținere care oferă un cuplu de reținere de 80 Nm, ceea ce îl face potrivit pentru menținerea poziției în cazul unei întreruperi de curent, ceea ce reprezintă o caracteristică importantă de siguranță în multe aplicații. Motorul BMH1903P22F2A are protecție standard IP65, care este complet rezistentă la praf și oferă, de asemenea, protecție împotriva jeturilor de apă de joasă presiune. Protecția IP67 opțională este disponibilă și cu utilizarea kitului adecvat, care oferă rezistență completă la praf și protecție împotriva imersiei temporare în apă. Motorul este răcit prin convecție naturală și nu necesită un sistem de răcire separat. Conexiunea mecanică se realizează cu o flanșă care respectă standardele internaționale. Dimensiunea flanșei motorului este de 190 mm, iar diametrul colierului de centrare este de 180 mm, cu o adâncime de 4 mm. Capătul arborelui motorului este neted, fără blocare, cu un diametru de 38 mm și o lungime de 80 mm, ceea ce permite o utilizare versatilă în diverse aplicații. Conexiunea electrică a servomotorului BMH1903P22F2A se realizează cu conectori rotativi în unghi drept, ceea ce facilitează instalarea în diverse poziții de montare. Motorul este compatibil cu familia de acționări Lexium 32, în special cu modelul LXM32.D72N4 (400-480 V trifazic), permițându-vă să creați un sistem complet de control al mișcării din gama Schneider Electric. Alți parametri tehnici ai motorului includ o rezistență a statorului de 0,13 Ohm și o inductanță a statorului de 1,81 mH (ambele măsurate la 20 °C), precum și o constantă de cuplu de 1,8 N.m/A și o constantă de forță contraelectromotoare de 129,2 V/krpm (ambele măsurate la 120 °C). Motorul are 5 poli, iar cuplul de inerție al rotorului este de 208,8 kg.cm². Forța radială maximă este de 4500 N la 1000 rpm, iar forța axială maximă este de 0,2 ori forța radială.

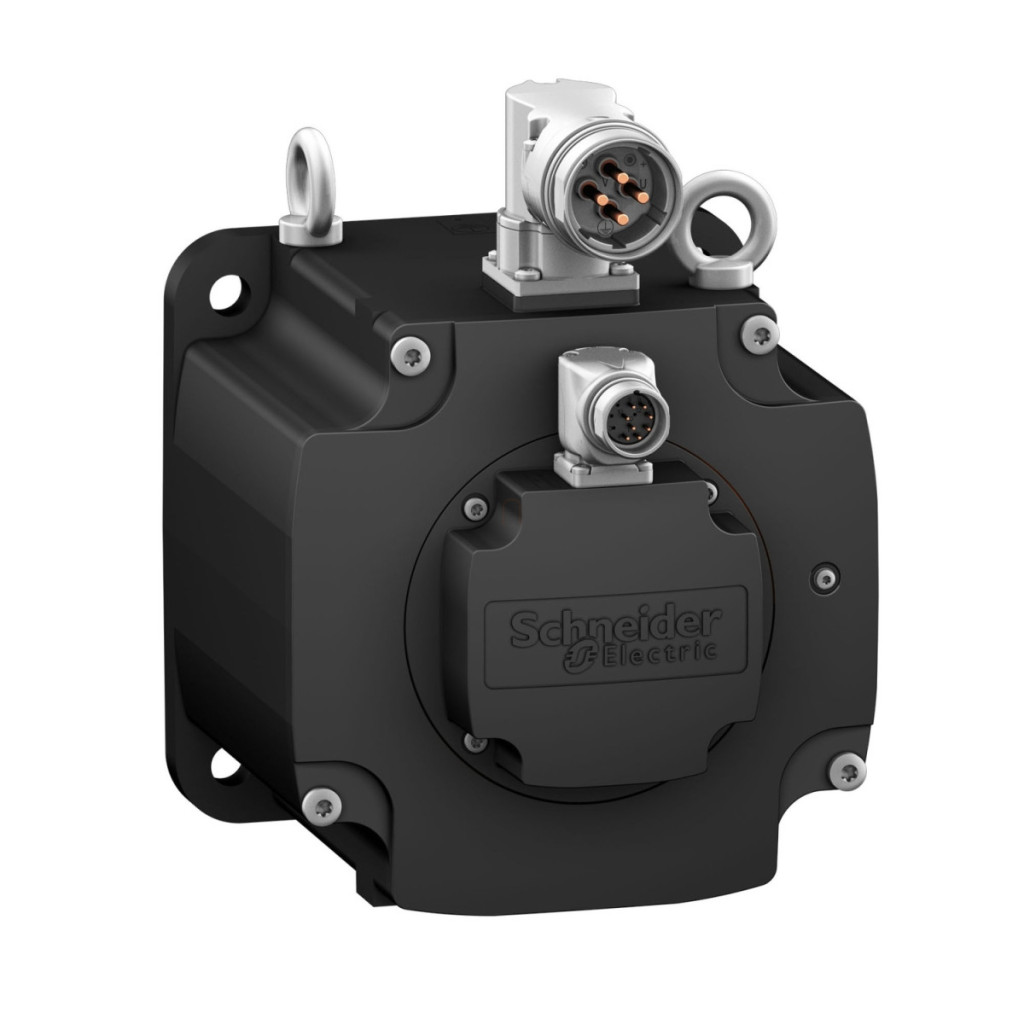

Schneider Electric Lexium 32 - BMH1903P22F2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, fără blocare, pentru 32 de acționări Date tehnice
Date generale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3500 rpm
Date privind cuplul și puterea
Cuplu de menținere continuu: 43,2 N.m (24 A pentru LXM32.D72N4, 400 V, trifazat)
43,2 N.m (24 A, 480 V, trifazat)
57,6 N.m (pentru LXM32MD85N4, 32 A, 400 V, trifazat)
57,6 N.m (32 A, 480 V, trifazat pentru LXM32MD85N4)
65 N.m (40 A, 400 V, trifazat pentru LXM32MC10N4)
65 N.m (40 A, 480 V, trifazic)
Cuplu maxim de reținere: 122,8 N.m - 162,7 N.m (în funcție de acționare)
Putere nominală de ieșire: 5700 W - 7750 W (în funcție de acționare)
Cuplu nominal: 35 N.m - 37 N.m (în funcție de acționare)
Viteză nominală: 1500 rpm - 2000 rpm (în funcție de motor)
Compatibilitate
Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Caracteristici mecanice
Capătul arborelui: Arborele neted
Grad de protecție IP: IP65 standard, IP67 cu kit IP67
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Frână de reținere: Da
Suport de montare: Flanșă conform standardului internațional
Conexiune electrică: Conectori rotativi în unghi drept
Lungime: 370 mm
Diametru colier de centrare: 180 mm
Dimensiune flanșă motor: 190 mm
Date electrice
Rezoluție feedback viteză: 131072 puncte/rotație × 4096 rotații
Cuplu constant: 1,8 N.m/A la 120 °C
Constanta forței contraelectromotoare: 129,2 V/krpm la 120 °C
Curent de repaus continuu: 36,1 A
Curent maxim Irms: 124,26 A pentru LXM32.D72N4
Număr de poli ai motorului: 5,0
Rezistența statorului: 0,13 Ohm la 20 °C
Inductanța statorului: 1,81 mH la 20 °C
Constanta de timp electrică a statorului: 27,8 ms la 20 °C
Forța radială maximă Fr: 4500 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Puterea frânei de reținere: 40 W
Cuplul de reținere al frânei de reținere: 80 N.m Alte date Cuplu de inerție al părții rotative: 208,8 kg.cm²
Tip de răcire: Convecție naturală
Greutate netă: 44,5 kg
Referință dimensiuni: BMH1903P
Precizia erorii unghiulare: 1,4°
Tip de feedback: Multiturn SinCos Hiperface
