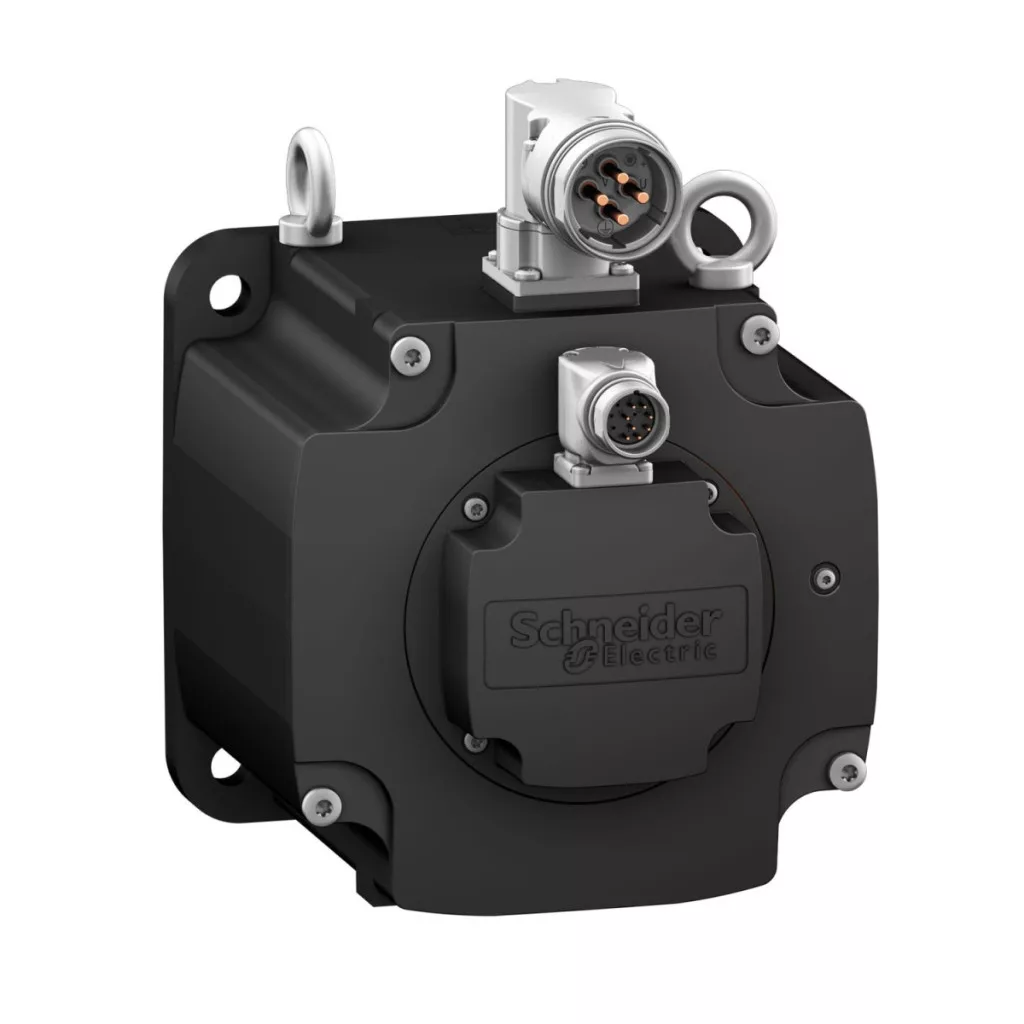

Schneider Electric Lexium 32 - BMH1903P32A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, cu blocare, pentru 32 de acționări

Lățime: 400 mm

Lungime: 795 mm

Înălțime: 300 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1903P32A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1903P32A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485266220
Price: 19361.07 RON
Availability: InStock

19 361,07 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1903P32A2A este o unitate de acționare puternică și versatilă, care poate fi utilizată într-o gamă largă de aplicații de automatizare industrială. Parte a familiei de motoare Lexium 32, această unitate de acționare oferă performanțe remarcabile și control precis, asigurând în același timp o funcționare fiabilă chiar și în cele mai exigente medii industriale. Motorul are un cuplu maxim de 65 Nm, ceea ce îi permite să fie utilizat în aplicații cu sarcină mare. Viteza mecanică maximă este de 3500 rpm, asigurând o mișcare rapidă și eficientă. Caracteristicile sale excelente de performanță sunt demonstrate de compatibilitatea sa cu diverse unități Lexium 32: cu unitatea LXM32MC10N4, acesta atinge un cuplu continuu de 65 Nm la 40 A cu o alimentare trifazată de 400 V sau 480 V. Cuplul maxim în această configurație poate ajunge la 162,7 Nm, ceea ce oferă rezerve semnificative pentru suprasarcini temporare. Puterea nominală maximă de ieșire este de 7750 W, iar cuplul nominal este de 37 Nm la o viteză nominală de 2000 rpm. Servomotorul permite o poziționare extrem de precisă datorită feedback-ului integrat Multiturn SinCos Hiperface de înaltă rezoluție, cu o rezoluție de 131.072 puncte/rotație x 4096 rotații. Acest lucru este deosebit de avantajos în aplicațiile în care poziționarea precisă este esențială. Motorul are un capăt de arbore blocat cu un diametru de 38 mm, o lungime de 80 mm și o lățime a canelurii de blocare de 70 mm. Motorul nu este echipat cu o frână de reținere, ceea ce poate fi un aspect important în anumite aplicații. BMH1903P32A2A are un grad de protecție standard IP65, dar poate fi actualizat la IP67 cu un kit IP67, ceea ce îl face ideal pentru funcționarea în medii prăfuite și umede. Motorul este răcit prin convecție naturală și poate fi montat cu o flanșă standard internațională. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce oferă opțiuni flexibile de instalare. Dimensiunile fizice ale motorului sunt: lungime 310 mm, diametru colier de centrare 180 mm, adâncime 4 mm. Există 4 orificii de montare cu un diametru de 14 mm și un diametru al cercului central al orificiilor de 215 mm. Caracteristicile tehnice ale servomotorului includ o constantă de cuplu de 1,8 N.m/A și o constantă de forță contraelectromotoare de 129,2 V/krpm (ambele măsurate la 120 °C), 5,0 poli motor, 194,1 kg.cm² inerție rotor, 0,13 Ohm rezistență stator și 1,81 mH inductanță stator la 20 °C. Constanta de timp electrică a statorului este de 27,8 ms. Forța radială maximă Fr este de 4500 N la 1000 rpm, iar forța axială maximă Fa este de 0,2 x Fr. Dimensiunea flanșei motorului este de 190 mm, iar numărul de stive ale motorului este de 3. Servomotorul Schneider Electric BMH1903P32A2A este o alegere excelentă pentru aplicații industriale în care sunt necesare performanțe ridicate, precizie și fiabilitate. Fie că este vorba de linii de producție, tehnologie de ambalare, manipularea materialelor sau orice altă aplicație care necesită mișcări de precizie, acest servomotor oferă performanțe remarcabile pentru a maximiza eficiența producției.

Schneider Electric Lexium 32 - BMH1903P32A2A - Servomotor BMH, 190 mm, max. 7750 W, max. 3500 rpm, 65 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 3500 rpm

Cuplu continuu: 43,2 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic; 43,2 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazic; 57,6 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazat; 57,6 N.m pentru LXM32MD85N4 la 32 A, 480 V, trifazat; 65 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazat; 65 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat

Cuplu maxim de menținere: 122,8 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat; 122,8 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazic; 141,3 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazic; 141,3 N.m pentru LXM32MD85N4 la 32 A, 480 V, trifazic; 162,7 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazic; 162,7 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat;

Putere nominală de ieșire: 5700 W pentru LXM32.D72N4 la 24 A, 400 V, trifazat; 5700 W pentru LXM32.D72N4 la 24 A, 480 V, trifazat; 7330 W pentru LXM32MD85N4 la 32 A, 400 V, trifazat; 7330 W pentru LXM32MD85N4 la 32 A, 480 V, trifazat; 7750 W pentru LXM32MC10N4 la 40 A, 400 V, trifazat; 40 A, 480 V, trifazat pentru 7750 W LXM32MC10N4

Cuplu nominal: 36 N.m pentru 24 A, 400 V, trifazat pentru LXM32.D72N4; 36 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat; 35 N.m pentru LXM32MD85N4 la 32 A, 400 V, trifazat; 35 N.m pentru LXM32MD85N4 la 32 A, 480 V, trifazat; 37 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazat; 37 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat

Viteza nominală: 1500 rpm pentru LXM32.D72N4 la 24 A, 400 V, trifazat; 1500 rpm pentru LXM32.D72N4 la 24 A, 480 V, trifazat; 2000 rpm pentru LXM32MC10N4 la 40 A, 400 V, trifazat; 2000 rpm pentru LXM32MC10N4 la 40 A, 480 V, trifazat; 2000 rpm pentru LXM32MD85N4 la 32 A, 400 V, trifazat; 32 A, 480 V, trifazic pentru 2000 rpm LXM32MD85N4

Compatibilitate și caracteristici fizice

Compatibilitate produs: LXM32.D72N4 400...480 V trifazat

Capătul arborelui: Blocat

Grad de protecție IP: IP65 standard, IP67 cu kit IP67

Rezoluție feedback viteză: 131072 puncte/rotație x 4096 rotații

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Date tehnice suplimentare

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazic

Curent continuu de repaus: 36,1 A

Putere continuă: 7,95 W

Curent maxim Irms: 124,26 A pentru LXM32.D72N4

Curent continuu maxim: 124,5 A

Al doilea ax: Fără capăt al doilea al arborelui

Diametru arbore: 38 mm

Lungime arbore: 80 mm

Lățime zăvor: 70 mm

Tip feedback: Multiturn SinCos Hiperface

Dimensiune flanșă motor: 190 mm

Număr de stive motor: 3

Constantă de cuplu: 1,8 N.m/A la 120 °C

Constanta forței contraelectromotoare: 129,2 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al rotorului: 194,1 kg.cm²

Rezistența statorului: 0,13 Ohm la 20 °C

Inductanța statorului: 1,81 mH la 20 °C

Constanta de timp electrică a statorului: 27,8 ms la 20 °C

Forța radială maximă Fr: 4500 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 310 mm

Diametrul colierului de centrare: 180 mm

Adâncimea colierului de centrare: 4 mm

Număr de orificii de montare: 4

Diametrul orificiului de montare: 14 mm

Diametru cerc central orificiu de montare: 215 mm

Greutate netă: 43 kg

Referință dimensiune: BMH1903P

Eroare unghi [abatere unghi]: 1,4°

Temperatura cuprului (fierbinte): 135 °C

Temperatura magnetului (fierbinte): 100 °C

Temperatura camerei magnetului: 20 °C

Date

Lățime

400 mm

Lungime

795 mm

Înălțime

300 mm

EAN prezentat

3606485266220

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

45 kg/bucată

Numar articol

3606485266220
