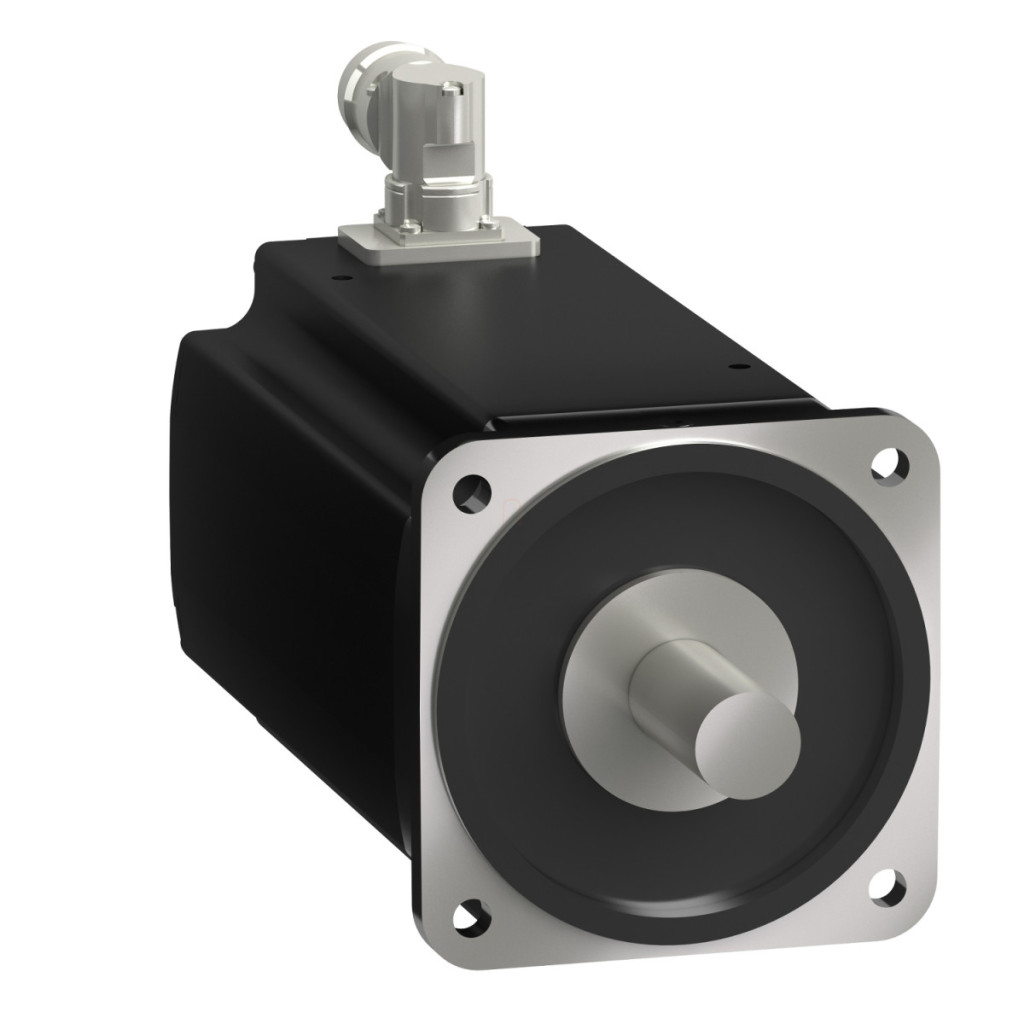

Servomotorul Schneider Electric Lexium 32 - BMH1904P21A2A este o componentă de acționare de înaltă performanță, concepută special pentru aplicații industriale, fiind alegerea perfectă pentru sarcini de mișcare de precizie. Acest motor din seria BMH oferă un cuplu continuu de 100 Nm la un consum de curent de 40 A, iar viteza sa maximă ajunge la 3000 rpm. Cu o putere nominală extrem de ridicată de 9800 W, este potrivit chiar și pentru cele mai exigente sarcini de automatizare. Modelul BMH1904P21A2A are parametri tehnici remarcabili. Cuplul său nominal este de 46,8 Nm, iar viteza nominală este de 2000 rpm. Valoarea maximă a cuplului ajunge la 230 Nm, ceea ce este ideal pentru fazele de accelerare și decelerare. Motorul este echipat cu un capăt de arbore neted, un design fără blocare, un diametru al arborelui de 38 mm, o lungime a arborelui de 80 mm și o lățime de blocare de 10 mm. Nivelul său de protecție este IP65 ca standard, dar poate fi mărit la IP67 cu un kit IP67, ceea ce îl face ideal pentru utilizarea în medii industriale umede sau prăfuite. Servomotorul BMH1904P21A2A permite o poziționare extrem de precisă datorită rezoluției sale de feedback a vitezei de 131072 puncte/rotație. Dispune de feedback SinCos Hiperface cu o singură rotație. Motorul are 5 poli și 4 înfășurări statorice, cu o constantă de cuplu de 2,5 Nm/A la 120 °C și o constantă de forță contraelectromotoare de 168 V/krpm la 120 °C. Cuplul de inerție al rotorului este de 276,7 kg·cm², ceea ce permite o mișcare extrem de dinamică. Alte caracteristici tehnice includ o rezistență a statorului de 0,16 Ohm și o inductanță a statorului de 2,37 mH la 20 °C, precum și o constantă de timp electrică a statorului de 29,6 ms. Poate fi montat utilizând un design de flanșă standard internațional cu o dimensiune a flanșei de 190 mm, un diametru al colierului de centrare de 180 mm și o adâncime de 4 mm. Este fixat cu ajutorul a patru orificii cu diametrul de 14 mm dispuse în cerc cu un diametru de 215 mm. Conexiunea electrică se realizează prin conectori rotativi în unghi drept, care oferă o mare flexibilitate în timpul cablării. Necesită o sursă de alimentare trifazată cu o tensiune nominală de alimentare de 480 V. Curentul continuu maxim este de 100 A, curentul de cuplu continuu este de 40 A. Răcirea se realizează prin convecție naturală. Forța radială maximă depinde de viteză: 3800 N la 1000 rpm, 3700 N la 2000 rpm și 3600 N la 3000 rpm, în timp ce forța axială maximă este de 0,2 ori forța radială.
Specificații tehnice BMH1904P21A2A
Caracteristici cheie
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3000 rpm
Cuplu de reținere continuu: 100 N.m pentru LXM32MC10N4 40 A, 400 V, alimentare trifazată
100 N.m pentru LXM32MC10N4 la 40 A, 480 V, alimentare trifazată
Cuplu de reținere maxim: 230 N.m pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
230 N.m pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Putere nominală de ieșire: 9800 W pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
9800 W pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Cuplu nominal: 46,8 N.m pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
46,8 N.m pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Viteza nominală: 2000 rpm pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
2000 rpm pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP65
IP67 cu kit IP67
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Gama de compatibilitate: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze: Trei faze
Curent continuu de repaus: 40 A
Curent maxim Irms: 100 A pentru LXM32MC10N4
100 A
Curent continuu maxim: 100 A
Al doilea ax: Fără capăt al doilea al arborelui
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime zăvor: 10 mm Tip de feedback: Buclă simplă SinCos Hiperface Dimensiune flanșă motor: 190 mm Caracteristici motor Număr unități motor: 4 Constanta cuplului: 2,5 N.m/A la 120 °C
Constanta forței contraelectromotoare: 168 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție de rotație: 276,7 kg.cm²
Rezistența statorului: 0,16 Ohm la 20 °C
Inductanța statorului: 2,37 mH la 20 °C
Constanta de timp electrică a statorului: 29,6 ms la 20 °C
Forță radială maximă Fr: 3800 N la 1000 rpm
3700 N la 2000 rpm
3600 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Caracteristici fizice
Lungime: 383 mm
Diametru colier de centrare: 180 mm
Adâncime colier de centrare: 4 mm
Număr de orificii de fixare: 4
Diametru orificiu de fixare: 14 mm
Diametru cerc orificii de fixare: 215 mm
Greutate netă: 55,8 kg
Referință dimensiune: BMH1904P
Precizia erorii unghiulare: 1,4°
