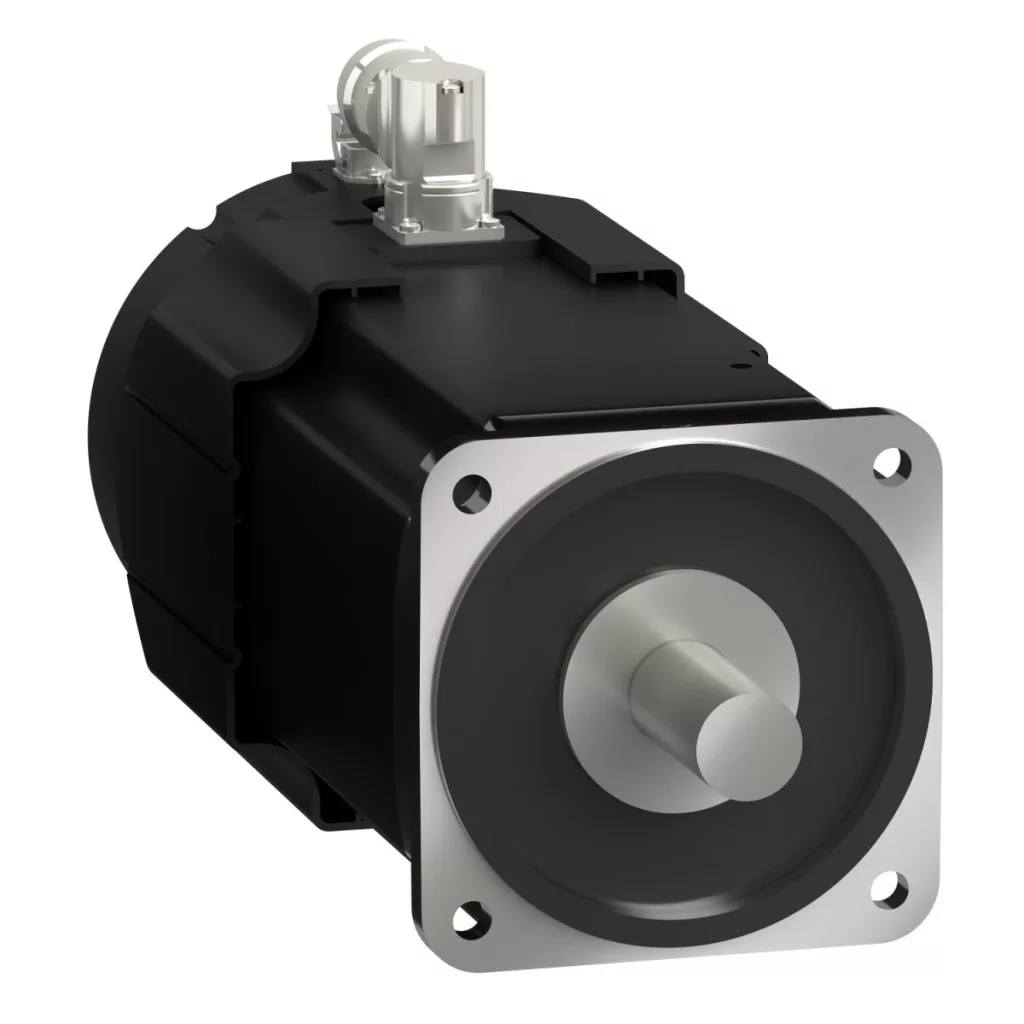

Schneider Electric Lexium 32 - BMH1904P21A2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, fără blocare, pentru 32 de acționări

Lățime: 300 mm

Lungime: 795 mm

Înălțime: 400 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1904P21A2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1904P21A2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606481041944
Price: 28868.85 RON
Availability: InStock

28 868,85 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul BMH1904P21A2B din seria Lexium 32 de la Schneider Electric este o componentă fiabilă pentru aplicații de automatizare industrială și poziționare de precizie. Acest servomotor cu flanșă de 190 mm oferă performanțe remarcabile în medii de producție care necesită o precizie ridicată. Modelul BMH1904P21A2B oferă performanțe excelente cu un cuplu continuu de 100 Nm, fiind capabil să atingă un cuplu maxim de până la 230 Nm. Motorul poate atinge o viteză mecanică maximă de 3000 rpm și are o putere nominală de 9800 W. Cuplul nominal este de 46,8 Nm, iar viteza nominală este de 2000 rpm. Compatibilitatea cu sistemul de acționare Lexium 32 asigură integrarea perfectă în soluțiile de automatizare Schneider Electric. Motorul necesită o sursă de alimentare trifazată cu o tensiune nominală de 400 V sau 480 V și funcționează la un curent continuu de 40 A, în timp ce curentul său maxim poate atinge 100 A. Servomotorul BMH1904P21A2B are câteva caracteristici speciale. Designul cu ax neted (diametru de 38 mm, lungime de 80 mm) permite utilizarea versatilă în diverse aplicații industriale. Motorul are protecție standard IP65, dar se poate obține un nivel de protecție și mai ridicat cu un kit IP67 opțional. Sistemul de feedback asigură o poziționare extrem de precisă, cu o rezoluție de 131072 puncte/rotație x 4096 rotații, utilizând tehnologia Multiturn SinCos Hiperface. Motorul nu are frână de reținere, deci este proiectat pentru funcționare continuă. Flanșa de montare standard internațional și conectorii rotativi în unghi drept permit instalarea și întreținerea ușoară. Specificațiile tehnice ale servomotorului BMH1904P21A2B sunt deosebit de impresionante. Motorul are 4 bobine și 5 poli, cu o constantă de cuplu de 2,5 Nm/A și o constantă de forță contraelectromotoare de 168 V/krpm la 120 °C. Inerția rotorului este de 276,7 kg.cm². Rezistența statorului este de 0,16 Ohm, inductanța este de 2,37 mH la 20 °C, iar constanta de timp electrică a statorului este de 29,6 ms. Motorul este răcit prin fluxul natural de aer, ceea ce asigură o funcționare fiabilă. Forța radială maximă (Fr) este de 3800 N la 1000 rpm, 3700 N la 2000 rpm și 3600 N la 3000 rpm, în timp ce forța axială maximă (Fa) este de 0,2 x Fr. Lungimea totală a motorului este de 383 mm, diametrul colierului de centrare este de 180 mm, iar adâncimea acestuia este de 4 mm. Se montează folosind patru orificii cu diametrul de 14 mm situate pe un cerc cu diametrul de 215 mm. BMH1904P21A2B are o greutate netă de 55,8 kg, ceea ce indică construcția robustă a motorului și cantitatea de materiale de înaltă calitate utilizate. Precizia erorii unghiulare de 1,4 grade garantează capacități de poziționare precise chiar și pentru cele mai exigente aplicații.

Schneider Electric Lexium 32 - BMH1904P21A2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, fără blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 3000 rpm

Cuplu continuu: 100 N.m (40 A, 400 V, trifazic pentru LXM32MC10N4)

Cuplu continuu: 100 N.m (40 A, 480 V, trifazic pentru LXM32MC10N4)

Cuplu maxim în regim permanent: 230 N.m (40 A, 480 V, trifazic pentru LXM32MC10N4) 400 V, trifazat)

Cuplu maxim de reținere: 230 N.m (40 A, 480 V, trifazat pentru LXM32MC10N4)

Putere nominală de ieșire: 9800 W (40 A, 400 V, trifazat pentru LXM32MC10N4)

Putere nominală de ieșire: 9800 W (40 A, 480 V, trifazat)

Cuplu nominal: 46,8 N.m (40 A, 400 V, trifazat pentru LXM32MC10N4)

Cuplu nominal: 46,8 N.m (40 A, 480 V, trifazat pentru LXM32MC10N4)

Viteza nominală: 2000 rpm (40 A, 400 V, trifazat pentru LXM32MC10N4)

Viteza nominală: 2000 rpm (40 A, 480 V, trifazic pentru LXM32MC10N4)

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP65, IP67 cu kit IP67

Rezoluție feedback viteză: 131.072 puncte/rotație x 4.096 rotații

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi cu unghi drept

Informații suplimentare

Gama de compatibilitate: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu permanent: 40 A

Curent maxim Irms: 100 A (pentru LXM32MC10N4)

Curent continuu maxim: 100 A

Axa secundară: Fără capăt al doilea ax

Diametru ax: 38 mm

Lungime ax: 80 mm

Lățime zăvor: 10 mm

Tip feedback: Multiturn SinCos Hiperface

Dimensiune flanșă motor: 190 mm

Număr bobine motor: 4

Cuplu constant: 2,5 N.m/A la 120 °C

Forță contraelectromotoare constantă: 168 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 276,7 kg.cm²

Rezistența statorului: 0,16 Ohm la 20 °C

Inductanța statorului: 2,37 mH la 20 °C

Constanta de timp electrică a statorului: 29,6 ms la 20 °C

Forță radială maximă Fr: 3800 N la 1000 rpm, 3700 N la 2000 rpm, 3600 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 383 mm

Diametru colier de centrare: 180 mm

Adâncime colier de centrare: 4 mm

Număr orificii de fixare: 4

Diametru orificiu de fixare: 14 mm

Diametru circular al orificiilor de fixare: 215 mm

Greutate netă: 55,8 kg

Referință dimensiune: BMH1904P

Precizie eroare unghi: 1,4 °

Temperatura maximă a cuprului: 135 °C

Temperatura maximă a magnetului: 130 °C

Temperatura camerei magnetului: 20 °C
