Servomotorul Schneider Electric BMH1904P31A2A este un produs de înaltă performanță din seria Lexium 32, fiind alegerea ideală pentru automatizarea industrială, liniile de producție și aplicațiile care necesită o precizie ridicată. Acest motor de calitate profesională oferă un cuplu continuu de 100 Nm și poate atinge viteze de până la 3000 rpm, fiind alegerea optimă chiar și pentru cele mai complexe sarcini de mișcare. O caracteristică cheie a servomotorului BMH1904P31A2A este poziționarea precisă și controlul vitezei, posibile datorită encoderului SinCos Hiperface încorporat, cu rezoluție înaltă de 131072 puncte/rotație. Acest encoder asigură o poziționare extrem de precisă, cu o eroare de precizie unghiulară de numai 1,4°. Motorul are o putere nominală de 16.000 W, ceea ce oferă o putere suficientă pentru aplicații industriale. La o viteză nominală de 2000 rpm, poate furniza un cuplu continuu de 76,4 Nm, în timp ce cuplul său maxim atinge 230 Nm atunci când este utilizat cu unitatea Lexium 32. Din punct de vedere tehnic, BMH1904P31A2A are o serie de caracteristici avantajoase. Arborele canelat de 38 mm asigură o conexiune mecanică excelentă cu elementele antrenate. Clasa de protecție IP65 garantează protecția împotriva prafului și umezelii ca standard, asigurând o funcționare fiabilă chiar și în medii industriale dure. Motorul este răcit de un ventilator, ceea ce permite funcționarea continuă chiar și la sarcini mari. Conexiunea electrică se realizează prin conectori rotativi în unghi drept, oferind opțiuni flexibile de instalare. Servomotorul are o flanșă standard internațională (dimensiunea flanșei motorului 190 mm), ceea ce facilitează integrarea în sistemele existente. Alți parametri importanți ai motorului BMH1904P31A2A includ o constantă de cuplu de 2,5 Nm/A la 120 °C, o constantă EMF inversă de 168 V/krpm și o rezistență a statorului de 0,16 Ohm și o inductanță de 2,37 mH la 20 °C. Motorul are 5 poli, iar cuplul de inerție al rotorului este de 276,7 kg·cm². Motorul poate suporta o forță radială maximă de 3800 N la 1000 rpm (3600 N la 3000 rpm), în timp ce forța axială maximă este de 0,2 ori forța radială. Lungimea totală a motorului este de 449,5 mm, diametrul colierului de centrare este de 180 mm, iar adâncimea acestuia este de 4 mm. Are 4 orificii de montare cu un diametru de 14 mm, care sunt situate pe un cerc cu un diametru de 215 mm.

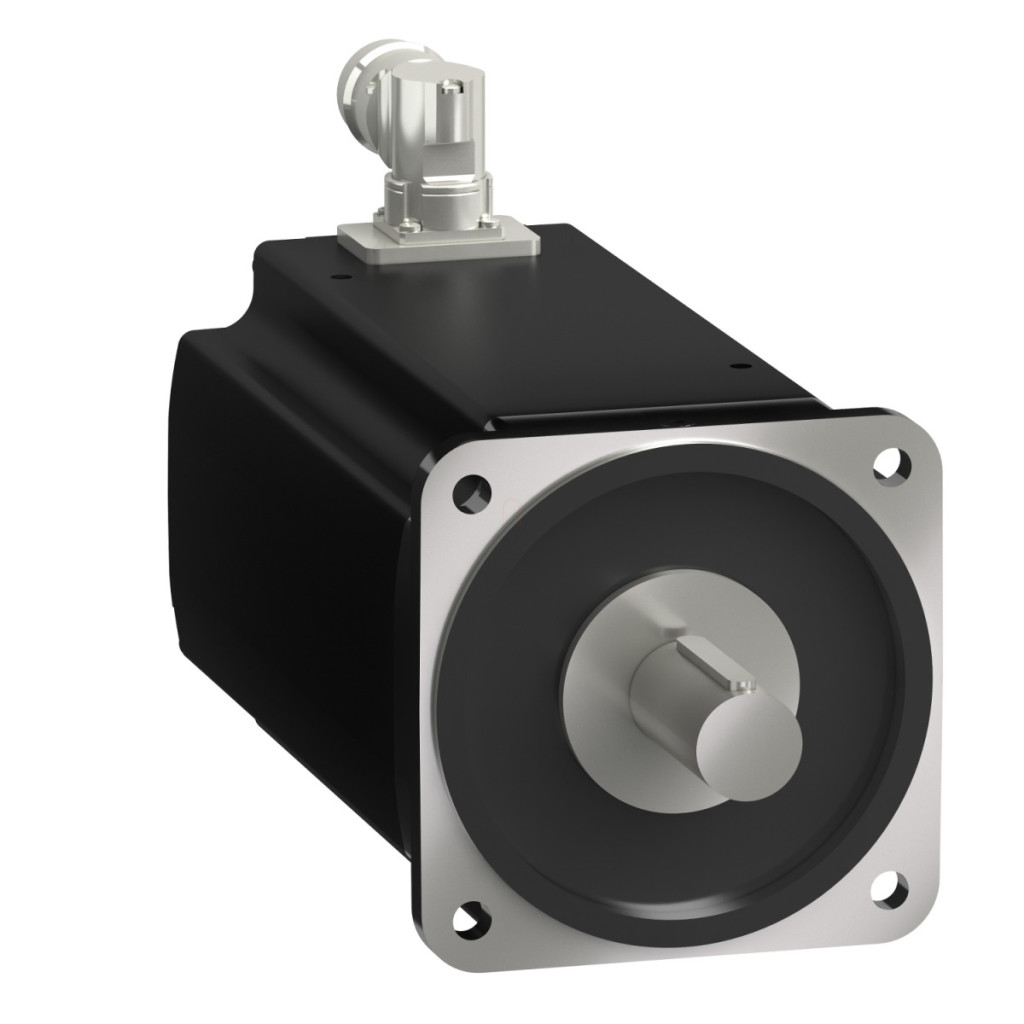

Schneider Electric Lexium 32 - BMH1904P31A2A - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3000 rpm
Cuplu de oprire continuu: 100 N.m pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
Cuplu de oprire continuu: 100 N.m pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Cuplu de oprire maxim: 230 N.m pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
Cuplu de oprire maxim: 230 N.m pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Putere nominală de ieșire: 16000 W Pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
Putere nominală de ieșire: 16000 W Pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Cuplu nominal: 76,4 N.m pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată
Cuplu nominal: 76,4 N.m pentru LXM32MC10N4 cu 40 A, 480 V, alimentare trifazată
Viteza nominală: 2000 rpm Pentru LXM32MC10N4 40 A, 400 V, alimentare trifazată
Viteza nominală: 2000 rpm Pentru LXM32MC10N4 40 A, 480 V, alimentare trifazată
Capătul arborelui: arbore neted
Grad de protecție IP: standard IP65, IP20 cu modul ventilator
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă conform standardului internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici suplimentare
Gama de compatibilitate: Lexium 32
Tensiune nominală de alimentare: 480 V Număr de faze de alimentare: trifazat Curent staționar continuu: 40 A Curent maxim Irms: 100 A pentru LXM32MC10N4 Curent continuu maxim: 100 A Al doilea arbore: Fără al doilea capăt al arborelui
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime zăvor: 10 mm
Tip feedback: SinCos Hiperface cu o singură rotație Dimensiunea flanșei motorului: 190 mm Număr de seturi de motoare: 4 Cuplu constant: 2,5 N.m/A la 120 °C Constanta forței contraelectromotoare: 168 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 276,7 kg.cm² Rezistența statorului: 0,16 Ohm la 20 °C
Inductanța statorului: 2,37 mH la 20 °C
Constanta de timp electrică a statorului: 29,6 ms la 20 °C
Forța radială maximă Fr: 3800 N la 1000 rpm, 3700 N la 2000 rpm, 3600 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Ventilator
Lungime: 449,5 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr orificii de fixare: 4 Diametru orificiu de fixare: 14 mm Distanță centru orificiu de fixare: 215 mm Eroare de precizie unghiulară: 1,4° Temperatura cuprului: 135 °C Temperatura maximă a magnetului: 130 °C
