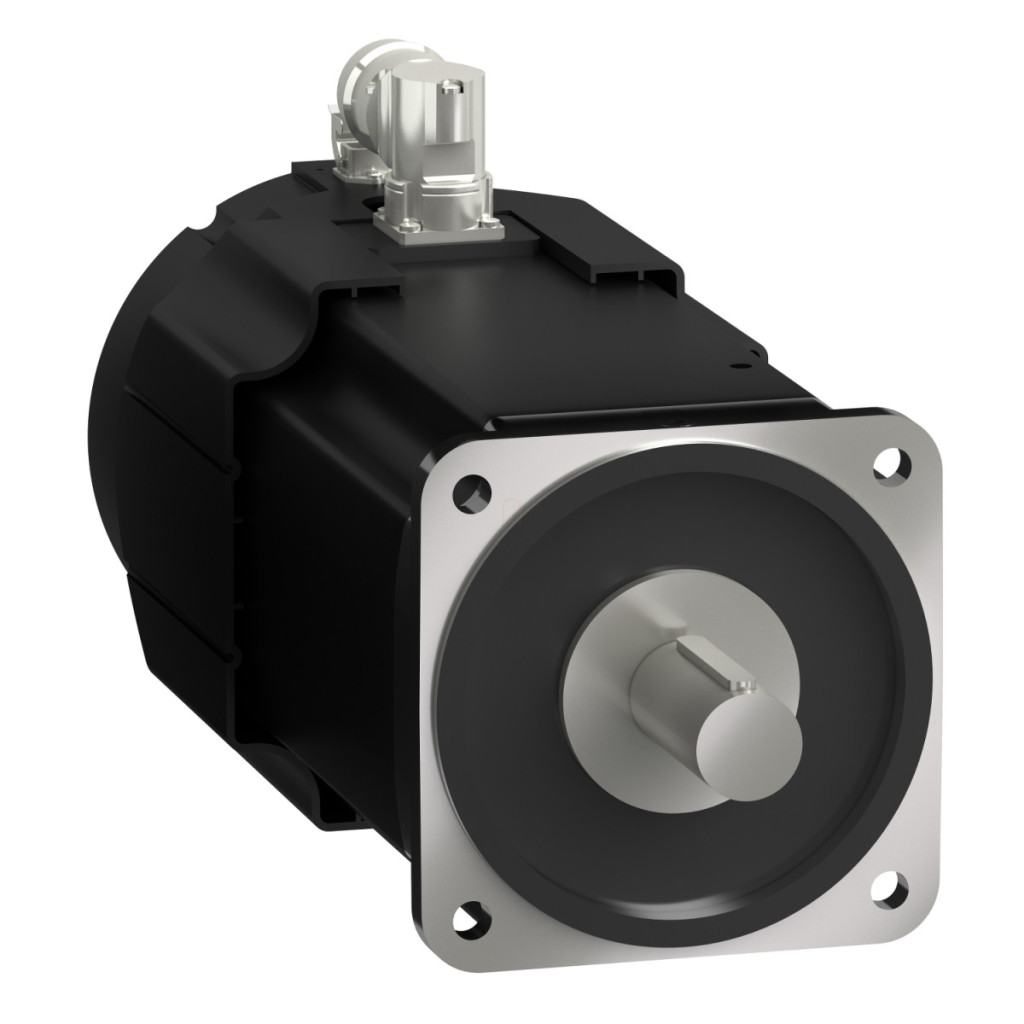

Servomotorul Schneider Electric Lexium 32 - BMH1904P31A2B este un motor industrial de înaltă performanță și precizie, fiind alegerea perfectă pentru cele mai exigente sarcini de automatizare. Acest servomotor de înaltă performanță din seria BMH oferă un cuplu excepțional de mare și capacități de poziționare precise, esențiale în aplicațiile industriale moderne. Modelul BMH1904P31A2B are o viteză mecanică maximă de 3000 rpm, oferind în același timp un cuplu de reținere continuu de 100 N.m la o tensiune de alimentare trifazată de 400 V sau 480 V. Impresionant, cuplul său maxim ajunge la 230 N.m, garantând performanțe dinamice excelente. Puterea nominală de ieșire este de 16000 W, cuplul nominal este de 76,4 N.m, iar viteza nominală este de 2000 rpm. Aceste valori demonstrează puterea și performanța excepționale ale motorului, permițând în același timp un control precis. Motorul are protecție IP65 ca standard, care oferă o protecție excelentă împotriva prafului și umezelii, în timp ce versiunea cu modul de ventilator oferă protecție IP20. Rezoluția de feedback a vitezei este excepțional de mare: 131072 puncte/rotație × 4096 rotații, asigurând o precizie excepțională. Tipul de feedback al motorului este Multiturn SinCos Hiperface, care garantează cel mai înalt nivel de precizie de poziționare. Modelul BMH1904P31A2B are un design cu arbore neted, fără unitate de frânare, o flanșă standard internațională și conectori rotativi în unghi drept. Dimensiunea flanșei motorului este de 190 mm, diametrul arborelui este de 38 mm, lungimea este de 80 mm, iar lățimea canelurii de blocare este de 10 mm. Datele tehnice pentru BMH1904P31A2B includ și alte informații importante: are 4 stive de motoare, o constantă de cuplu de 2,5 N.m/A la 120 °C și o constantă EMF inversă de 168 V/krpm la 120 °C. Motorul are 5 poli și un cuplu de inerție al rotorului de 276,7 kg.cm². Rezistența statorului este de 0,16 Ohm, inductanța este de 2,37 mH la 20 °C, iar constanta de timp electrică a statorului este de 29,6 ms la 20 °C. Forța radială maximă (Fr) este de 3800 N la 1000 rpm, 3700 N la 2000 rpm și 3600 N la 3000 rpm, în timp ce forța axială maximă (Fa) este de 0,2 × Fr. Motorul are răcire cu ventilator și o lungime totală de 449,5 mm. Gulerul de centrare are un diametru de 180 mm și o adâncime de 4 mm. Pentru montare sunt prevăzute patru orificii cu diametrul de 14 mm, dispuse în cerc cu un diametru de 215 mm. Greutatea netă a motorului este de 57,4 kg.
Schneider Electric Lexium 32 - BMH1904P31A2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3000 rpm
Cuplu de reținere continuu: 100 N.m pentru LXM32MC10N4 cu 40 A, 400 V, alimentare trifazată; 100 N.m pentru LXM32MC10N4 cu 40 A, 480 V, curent trifazic
Cuplu maxim de reținere: 230 N.m pentru LXM32MC10N4 cu 40 A, 400 V, curent trifazic; 230 N.m pentru LXM32MC10N4 cu 40 A, 480 V, curent trifazic
Putere nominală de ieșire: 16000 W pentru LXM32MC10N4 cu 40 A, 400 V, curent trifazic; 16000 W pentru LXM32MC10N4 cu 40 A, 480 V, curent trifazic
Cuplu nominal: 76,4 N.m pentru LXM32MC10N4 cu 40 A, 400 V, curent trifazic; 76,4 N.m pentru LXM32MC10N4 cu 40 A, 480 V, curent trifazic
Viteza nominală: 2000 rpm pentru LXM32MC10N4 cu 40 A, 400 V, curent trifazic; 2000 rpm pentru LXM32MC10N4 cu 40 A, 480 V, curent trifazic
Capătul arborelui: arbore neted
Grad de protecție IP: IP65 ca standard; IP20 cu modul ventilator. Rezoluție feedback RPM: 131.072 puncte/rotație x 4.096 rotații. Frână de reținere: Niciuna. Suport de montare: Flanșă standard internațional. Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici suplimentare
Gama de compatibilitate: Lexium 32
Tensiune nominală de alimentare: 480 V Număr de faze de alimentare: trifazat Curent de oprire continuu: 40 A Curent maxim Irms: 100 A pentru LXM32MC10N4; 100 A Curent continuu maxim: 100 A A doua axă: Fără capăt al doilea ax Diametru ax: 38 mm Lungime ax: 80 mm Lățime canelură de blocare: 10 mm Tip feedback: Multiturn SinCos Hiperface Dimensiunea flanșei motorului: 190 mm Număr de stive motor: 4 Cuplu constant: 2,5 N.m/A la 120 °C EMF invers constant: 168 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 276,7 kg.cm² Rezistența statorului: 0,16 Ohm la 20 °C Inductanța statorului: 2,37 mH la 20 °C
Constantă de timp electrică a statorului: 29,6 ms la 20 °C
Forță radială maximă Fr: 3800 N la 1000 rpm; 3700 N la 2000 rpm; 3600 N la 3000 rpm Forță axială maximă Fa: 0,2 x Fr Tip de răcire: Ventilator Lungime: 449,5 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr de orificii de fixare: 4 Diametru orificii de fixare: 14 mm Diametru cerc orificii de fixare: 215 mm Greutate netă: 57,4 kg Referință dimensiune: BMH1904P Precizie eroare unghi: 1,4 ° Temperatură cupru: 135 °C BMH1904P
Precizie eroare unghiulară: 1,4 °
Temperatura cuprului: 135 °C
Temperatura magnetului la cald: 130 °C
Temperatura magnetului la temperatura camerei: 20 °C
Cuplu de inerție: 0,0 kg.cm² cu frână; 276,7 kg.cm² cu motor
