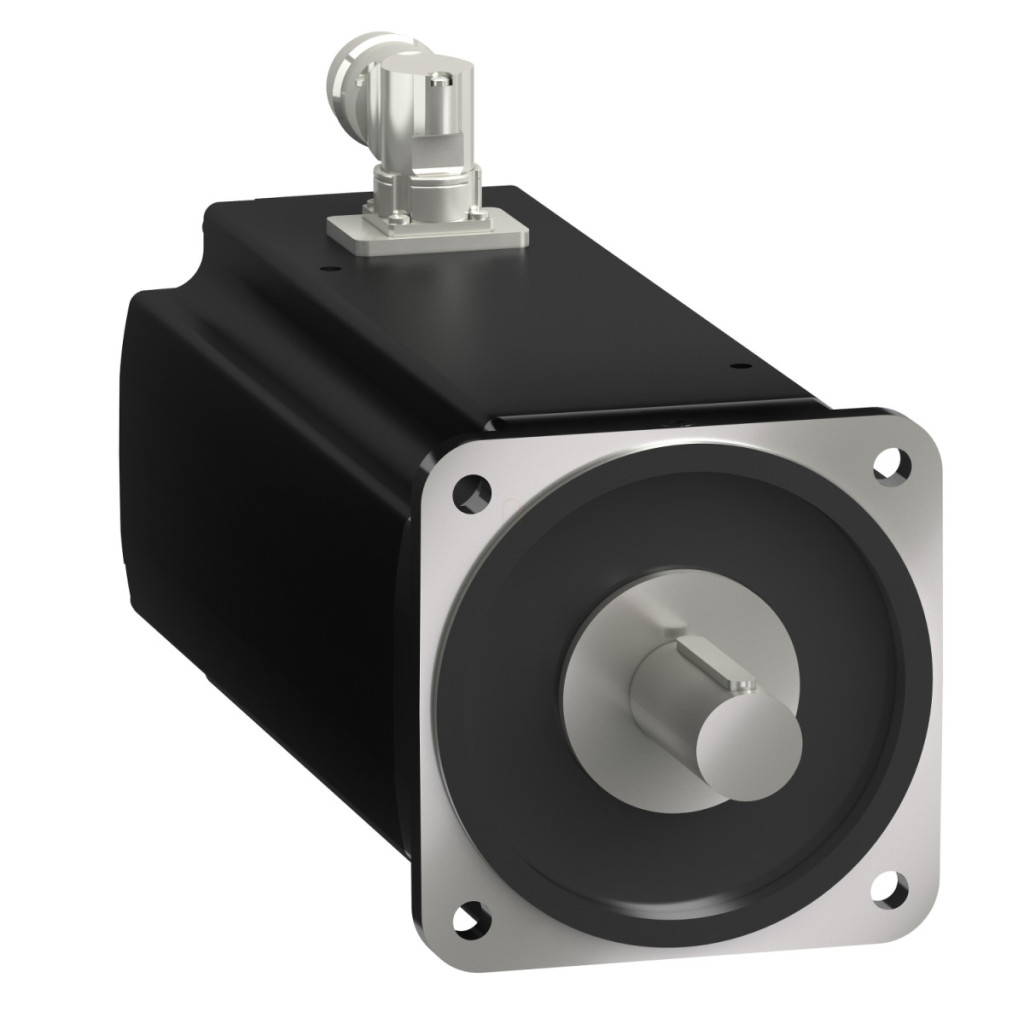

Servomotorul Schneider Electric BMH1904P31F2A este un produs de înaltă performanță din seria Lexium 32, oferind eficiență maximă și funcționare precisă într-o gamă largă de aplicații industriale. Acest motor de înaltă performanță poate furniza un cuplu continuu de 100 Nm și un cuplu maxim de 230 Nm, fiind alegerea ideală pentru aplicații care necesită o forță semnificativă și un control precis. Servomotorul BMH1904P31F2A are o viteză mecanică maximă de 3000 rpm și o viteză nominală de 2000 rpm, oferind o gamă largă de funcționare pentru diverse aplicații. Cu o putere nominală de ieșire de 16000 W, poate deservi în mod eficient chiar și cele mai exigente procese industriale. Designul arborelui canelat asigură o transmisie stabilă a puterii, în timp ce frâna încorporată oferă un cuplu de reținere de 80 Nm, esențial pentru sarcini de poziționare precise și funcționare sigură. Motorul are protecție standard IP65, ceea ce înseamnă o rezistență excelentă la praf și umiditate, astfel încât funcționează fiabil chiar și în condiții de mediu dificile. Când este echipat cu un modul de ventilator, se poate obține protecție IP20. Rezoluția feedback-ului de viteză este excepțional de mare, la 131072 puncte/rotație, permițând o poziționare extrem de precisă. Tipul de feedback este SinCos Hiperface cu o singură rotație, care asigură o integrare perfectă cu sistemele moderne de control industrial. Parametrii tehnici ai BMH1904P31F2A sunt remarcabili: cuplu constant de 2,5 N.m/A la 120 °C, forță contraelectromotoare constantă de 168 V/krpm, număr de poli ai motorului 5,0, Inerție rotor 298,2 kg.cm², rezistență stator 0,16 Ohm și inductanță stator 2,37 mH la 20 °C. Motorul poate suporta, de asemenea, sarcini mecanice semnificative, cu o forță radială maximă de 3800 N la 1000 rpm, în timp ce forța axială maximă este de 0,2 ori forța radială. Flanșa motorului de 190 mm și cele 4 picioare ale motorului contribuie la funcționarea stabilă și la durata lungă de viață. Lungimea totală a motorului este de 523 mm, diametrul colierului de centrare este de 180 mm, adâncimea acestuia este de 4 mm, diametrul orificiilor de montare este de 14 mm, iar diametrul cercului orificiilor de montare este de 215 mm. Servomotorul Schneider Electric BMH1904P31F2A este compatibil cu acționările Lexium 32 și poate fi acționat dintr-o rețea trifazată cu o tensiune nominală de alimentare de 480 V. Cu un curent nominal continuu de 40 A și un curent maxim de 100 A, motorul este capabil să deservească chiar și cele mai exigente aplicații. Dispozitivul poate fi montat cu o flanșă standard internațională și are conectori rotativi în unghi drept, ceea ce facilitează instalarea în diverse poziții de montare. Cu o greutate netă de 64,2 kg, manopera de înaltă calitate și construcția robustă a motorului asigură o funcționare fiabilă pe termen lung în medii industriale.
Schneider Electric Lexium 32 - BMH1904P31F2A - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice
Date de bază
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3000 rpm
Cuplu continuu: 100 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazic
100 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat
Cuplu maxim: 230 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazat
230 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat
Putere nominală de ieșire: 16000 W pentru LXM32MC10N4 la 40 A, 400 V, trifazat
16000 W pentru LXM32MC10N4 la 40 A, 480 V, trifazat
Cuplu nominal: 76,4 N.m pentru LXM32MC10N4 la 40 A, 400 V, trifazat
76,4 N.m pentru LXM32MC10N4 la 40 A, 480 V, trifazat
Viteza nominală: 2000 rpm pentru LXM32MC10N4 la 40 A, 400 V, trifazat
2000 rpm pentru LXM32MC10N4 la 40 A, 480 V, trifazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP65
IP20 cu modul ventilator
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Gama de compatibilitate: Lexium 32
Tensiune nominală de alimentare [Us]: 480 V
Număr de faze de rețea: Trei faze
Curent continuu staționar: 40 A
Curent maxim Irms: 100 A pentru LXM32MC10N4
100 A
Curent continuu maxim: 100 A
Al doilea arbore: Fără capăt secundar al arborelui
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime zăvor: 10 mm Tip de feedback: SinCos Hiperface cu o singură rotație Cuplu de reținere: frână de reținere de 80 N.m Dimensiunea flanșei motorului: 190 mm Număr de elemente ale motorului: 4 Cuplu constant: 2,5 N.m/A la 120 °C 4
Cuplu constant: 2,5 N.m/A la 120 °C
Forță contraelectromotoare constantă: 168 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 298,2 kg.cm²
Rezistență stator: 0,16 Ohm la 20 °C
Inductanța statorului: 2,37 mH la 20 °C
Constanta de timp electrică a statorului: 29,6 ms la 20 °C
Forța radială maximă Fr: 3800 N la 1000 rpm
3700 N la 2000 rpm
3600 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de frânare: 40 W
Tip de răcire: Ventilator
Lungime: 523 mm
Diametru colier de centrare: 180 mm
Adâncime colier de centrare: 4 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 14 mm
Diametru cerc orificii de montare: 215 mm
Greutate netă: 64,2 kg
Referință de dimensionare: BMH1904P
Număr de faze de alimentare: 3
Eroare de precizie [unghi]: 1,4 °
Temperatura cuprului la cald: 135 °C
Temperatura magnetului la cald: 130 °C
Temperatura magnetului la temperatura camerei: 20 °C
