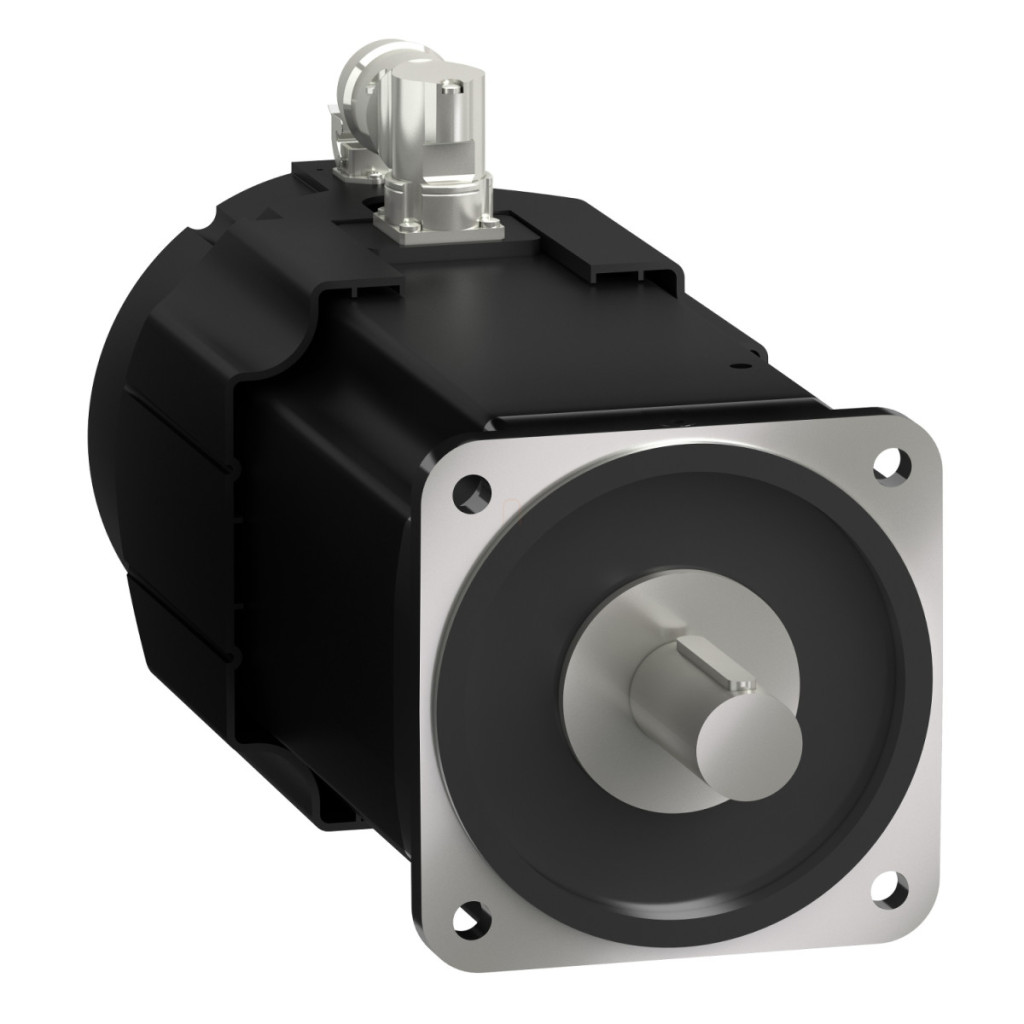

Schneider Electric Lexium 32 - BMH1904P31F2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, cu blocare, pentru 32 de acționări

Lățime: 300 mm

Lungime: 795 mm

Înălțime: 400 mm

Comandă specială

Schneider Electric Lexium 32 - BMH1904P31F2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, cu blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH1904P31F2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, cu blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485458946
Price: 34690.37 RON
Availability: InStock

34 690,37 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH1904P31F2B este o soluție de acționare industrială de înaltă performanță, optimizată special pentru utilizarea cu acționările din seria Lexium 32. Acest motor cu flanșă de 190 mm este alegerea ideală pentru aplicații industriale și de automatizare care necesită poziționare precisă, cuplu ridicat și performanță fiabilă. Servomotorul BMH1904P31F2B are parametri tehnici remarcabili, inclusiv un cuplu de reținere continuu de 100 N.m, care poate fi mărit la 230 N.m la sarcina maximă. Cu o putere nominală de 16000 W și o viteză mecanică maximă de 3000 rpm, este o alegere excelentă pentru aplicații precum mașini de ambalat, echipamente de manipulare a materialelor, mașini-unelte sau alte echipamente industriale de prelucrare de precizie. Motorul oferă un cuplu nominal de 76,4 N.m la o viteză nominală de 2000 rpm, permițând un control extrem de dinamic al mișcării. Servomotorul BMH1904P31F2B dispune de o tehnologie avansată de feedback, oferind o rezoluție de feedback a vitezei de 131.072 puncte/rotație x 4096 rotații cu un codificator Multiturn SinCos Hiperface. Acest feedback de înaltă precizie asigură o poziționare precisă și un control al vitezei cu o eroare unghiulară de 1,4°. Motorul are 5 poli, inerție a rotorului de 298,2 kg.cm², rezistență a statorului de 0,16 Ohm și inductanță a statorului de 2,37 mH. Constanta de cuplu este de 2,5 N.m/A la 120 °C, iar constanta EMF inversă este de 168 V/krpm, tot la 120 °C. Acești parametri asigură performanța dinamică și eficiența excelente ale motorului în diverse condiții de încărcare.

Schneider Electric Lexium 32 - BMH1904P31F2B - Servomotor BMH, 190 mm, max. 9800 W, max. 3000 rpm, 100 Nm, IP65, cu blocare, pentru 32 de acționări Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 3000 rpm

Cuplu continuu: 100 N.m (40 A, 400 V, trifazic pentru LXM32MC10N4)

Cuplu maxim: 230 N.m (40 A, 400 V, trifazat pentru LXM32MC10N4)

Putere nominală de ieșire: 16000 W (40 A, 400 V, trifazat pentru LXM32MC10N4)

Cuplu nominal: 76,4 N.m (40 A, 400 V, trifazat pentru LXM32MC10N4)

Viteza nominală: 2000 rpm (40 A, 400 V, trifazic)

Caracteristici mecanice

Capătul arborelui: Arborele neted

Grad de protecție IP: IP65 standard, IP20 cu modul ventilator

Rezoluție feedback viteză: 131.072 puncte/rotație x 4.096 rotații

Frână de reținere: Încorporată

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Parametri electrici

Domeniu de compatibilitate: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazat

Curent continuu permanent: 40 A

Curent maxim Irms: 100 A (pentru LXM32MC10N4)

Curent maxim permanent: 100 A

Detalii mecanice

Al doilea arbore: Fără capăt al doilea arbore

Diametru arbore: 38 mm

Lungime arbore: 80 mm

Lățime zăvor: 10 mm

Tip de feedback: Multiturn SinCos Hiperface

Cuplu de reținere: frână de reținere 80 N.m

Dimensiune flanșă motor: 190 mm

Număr de bobine motor: 4

Date de performanță

Cuplu constant: 2,5 N.m/A la 120 °C

EMF invers constant: 168 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție de rotație: 298,2 kg.cm²

Rezistență stator: 0,16 Ohm la 20 °C

Inductanța statorului: 2,37 mH la 20 °C

Constanta de timp electrică a statorului: 29,6 ms la 20 °C

Date privind forța

Forță radială maximă Fr: 3800 N la 1000 rpm, 3700 N la 2000 rpm, 3600 N la 3000 rpm

Forță axială maximă Fa: 0,2 x Fr

Alte caracteristici

Putere de acționare a frânei: 40 W

Tip de răcire: Ventilator

Lungime: 523 mm

Diametru colier de centrare: 180 mm

Adâncime colier de centrare: 4 mm

Număr de orificii de fixare: 4

Diametru orificiu de montare: 14 mm

Diametru cerc orificiu de montare: 215 mm

Greutate netă: 64,2 kg

Referință dimensiune: BMH1904P

Precizie unghiulară: 1,4°
