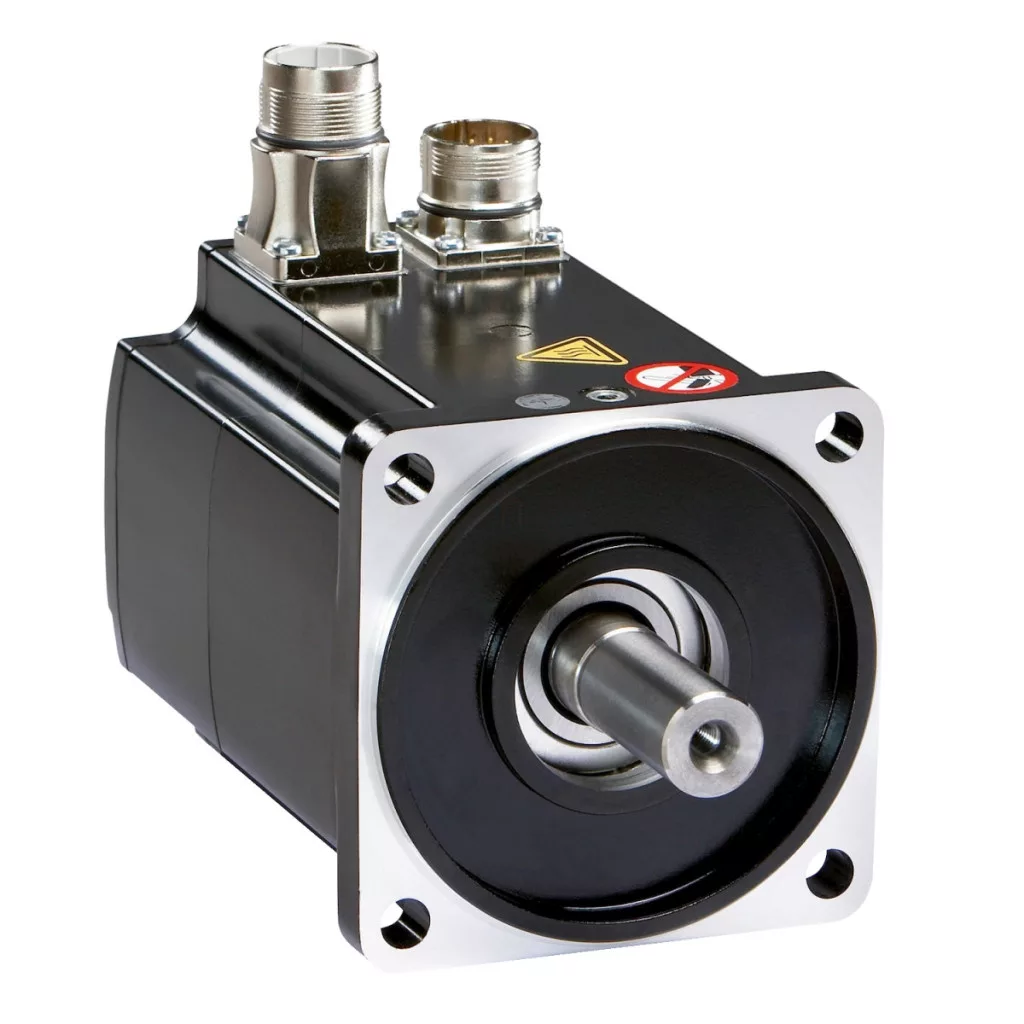

Servomotorul Schneider Electric BMH2051P06A1A este un produs performant din seria Lexium 32, cu un design compact și caracteristici de cuplu remarcabile. Acest servomotor cu flanșă de 205 mm este alegerea ideală pentru aplicații de control precis al mișcării, care necesită precizie ridicată, răspuns rapid și performanță fiabilă. Modelul BMH2051P06A1A poate atinge o viteză maximă de 3800 rpm, cu un cuplu continuu de 34,4 Nm și un cuplu maxim impresionant de 103,4 Nm. Motorul are o putere nominală de 5400 W, un cuplu nominal de 25,8 Nm și o viteză nominală de 2000 rpm. Acest motor este compatibil în mod specific cu unitatea Lexium 32 LXM32.D72N4, care funcționează la o tensiune de alimentare trifazată de 400-480 V. BMH2051P06A1A este deosebit de potrivit pentru aplicații care necesită un control de mișcare de înaltă precizie, cum ar fi mașini de ambalat, manipularea materialelor, mașini-unelte sau mașini-unelte. Motorul are protecție IP54, care oferă o protecție adecvată împotriva prafului și stropirii cu apă. Feedback-ul este asigurat de un encoder SinCos Hiperface cu o singură rotație, care oferă o rezoluție de 32768 puncte/rotație, permițând o poziționare extrem de precisă. Motorul are un capăt de arbore neted, un diametru al arborelui de 38 mm și o lungime a arborelui de 80 mm. Este important de reținut că modelul BMH2051P06A1A nu include frâne de reținere, astfel încât în aplicațiile în care sarcina trebuie menținută într-o poziție staționară, poate fi necesară utilizarea unui sistem de frânare suplimentar. Parametrii tehnici ai motorului includ, de asemenea, o constantă de cuplu de 1,6 Nm/A, o constantă de forță contraelectromotoare de 104 V/krpm, 5,0 perechi de poli ai motorului, un cuplu de inerție al rotorului de 71,4 kg·cm², o rezistență a statorului de 0,3 ohmi și o inductanță a statorului de 2,95 mH (la 20 °C). Motorul este răcit prin convecție naturală, are o lungime totală de 321 mm, un diametru al colierului de centrare de 180 mm și un diametru al cercului orificiilor de montare de 215 mm. BMH2051P06A1A cântărește 33 kg, ceea ce indică designul său robust, industrial. Forța radială maximă a motorului variază în funcție de viteză: 3730 N la 1000 rpm, 2960 N la 2000 rpm și 2580 N la 3000 rpm, ceea ce indică capacitatea sa de încărcare în diferite condiții de funcționare.
Schneider Electric Lexium 32 - BMH2051P06A1A - Servomotor BMH, 205 mm, max. 5500 W, max. 3800 rpm, 34,4 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3800 rpm
Cuplu continuu: 34,4 Nm pentru LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată
34,4 Nm pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată
Cuplu maxim: 103,4 Nm pentru LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată
103,4 Nm pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată
Putere nominală de ieșire: 5400 W pentru LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată
5400 W pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată
Cuplu nominal: 25,8 Nm pentru LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată
25,8 Nm pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată
Viteza nominală: 2000 rpm pentru LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată
2000 rpm pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată
Compatibilitate produs: LXM32.D72N4 400...480 V alimentare trifazată
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Date tehnice suplimentare
Seriile compatibile: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trifazat
Curent continuu de staționare: 21,5 A
Putere continuă: 6,8 W
Curent maxim Irms: 78,1 A pentru LXM32.D72N4
Curent continuu maxim: 78,1 A
Al doilea arbore: Fără capăt al doilea arbore
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 205 mm
Număr bobine motor: 1
Constantă de cuplu: 1,6 N·m/A
Constanta forței contraelectromotoare: 104 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție de rotație: 71,4 kg·cm²
Rezistența statorului: 0,3 Ohm la 20 °C
Inductanța statorului: 2,95 mH la 20 °C
Constanta de timp electrică a statorului: 19,7 ms la 20 °C
Forță radială maximă Fr: 3730 N la 1000 rpm
2960 N la 2000 rpm
2580 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr Tip de răcire: Convecție naturală Lungime: 321 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr de orificii de fixare: 4 Diametru orificii de fixare: 14 mm 4 mm Număr de orificii de montare: 4 Diametru orificii de montare: 14 mm Diametru cerc orificii de montare: 215 mm Greutate netă: 33 kg
Referință dimensiune: BMH2051P
Eroare unghiulară: 4,8 °
Temperatura cuprului (fierbinte): 135 °C
Temperatura magnetului (fierbinte): 100 °C
Temperatura camerei magnetului: 20 °C
