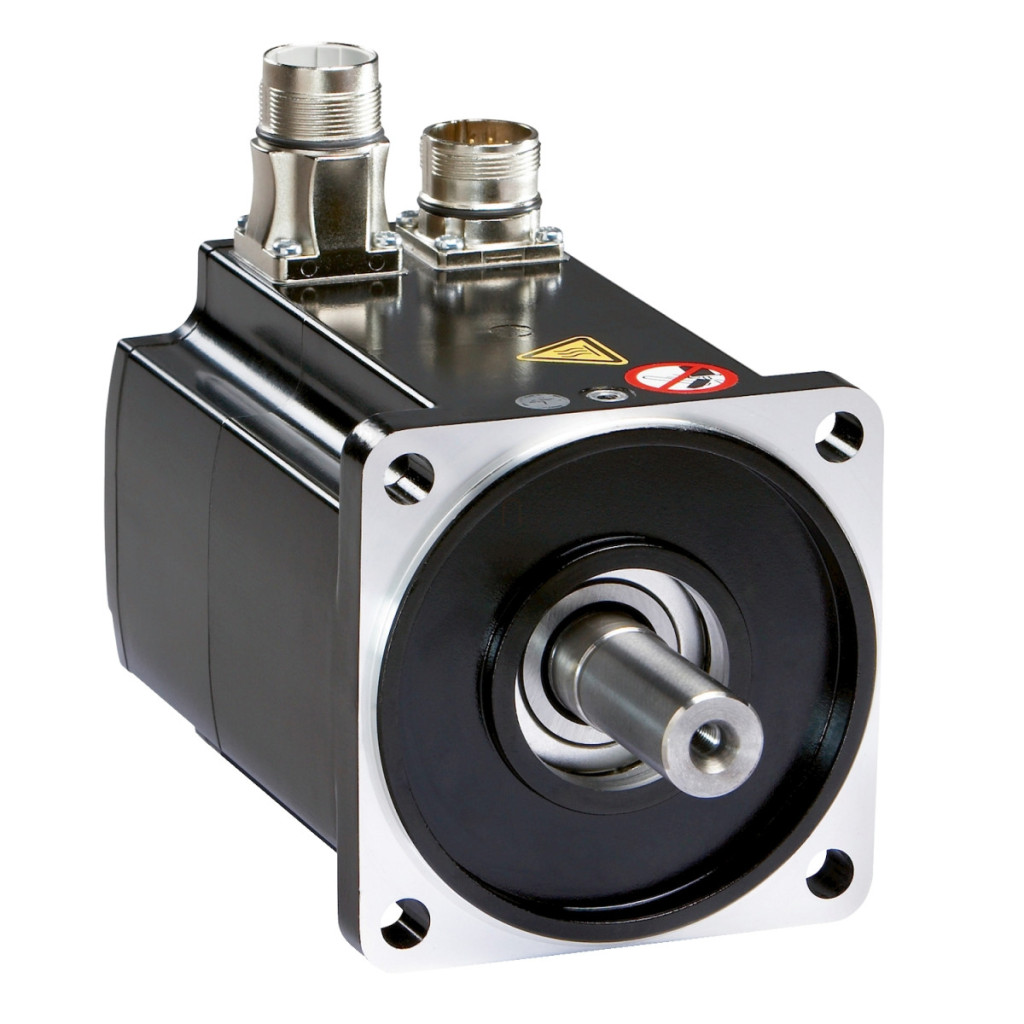

Servomotorul Schneider Electric Lexium 32 - BMH2051P07A2A este o unitate de acționare industrială de înaltă performanță, care oferă performanțe excelente și poziționare precisă pentru o varietate de sarcini de automatizare. Acest servomotor din seria BMH a fost optimizat special pentru utilizarea cu sistemele de acționare Lexium 32, fiind alegerea perfectă pentru aplicații care necesită un control precis al vitezei și cuplului. Modelul BMH2051P07A2A are un cuplu de reținere continuu de 34,4 Nm și un cuplu de reținere maxim de 103,4 Nm, oferind o putere remarcabilă chiar și pentru cele mai exigente aplicații. Motorul are o viteză mecanică maximă de 3800 rpm și o viteză nominală de 2000 rpm. Această performanță combinată permite o poziționare rapidă și de înaltă precizie, oferind în același timp un cuplu suficient pentru a deplasa sarcini mai grele. Puterea nominală de ieșire este de 5400 W, ceea ce permite o gamă largă de aplicații industriale. Motorul are o serie de avantaje tehnice: gradul de protecție IP54 asigură o funcționare fiabilă împotriva prafului și stropilor de apă, făcându-l potrivit pentru utilizarea în medii industriale. Sistemul de feedback este un encoder multiturn de 16 biți (32768 puncte/rotație × 4096 rotații), care permite o poziționare extrem de precisă. Conexiunea arborelui este un design cu arbore neted, cu un diametru de 38 mm și o lungime de 80 mm. Motorul este răcit prin convecție naturală, ceea ce simplifică instalarea. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce oferă o mare flexibilitate în timpul cablării. Modelul BMH2051P07A2A este proiectat fără sistem de frânare, ceea ce poate fi avantajos în anumite aplicații. Parametrii tehnici ai motorului includ un cuplu constant de 1,6 N.m/A, o forță electromotoare inversă constantă de 104 V/krpm (la 120 °C), o rezistență a statorului de 0,3 Ohm și o inductanță a statorului de 2,95 mH (la 20 °C). Inerția rotorului este de 71,4 kg.cm², ceea ce reprezintă o caracteristică importantă în aplicațiile dinamice. Motorul are 5 poli și o constantă de timp electrică a statorului de 19,7 ms. Sarcina maximă a forței radiale depinde de viteză: 3730 N la 1000 rpm, 2960 N la 2000 rpm și 2580 N la 3000 rpm. Forța axială maximă poate fi de 0,2 ori forța radială. Motorul cântărește 33 kg, are o lungime de 321 mm, o dimensiune a jantei de 205 mm și un diametru al colierului de centrare de 180 mm (cu o adâncime de 4 mm). Este fixat cu patru orificii de 14 mm dispuse într-un cerc de 215 mm.
Schneider Electric Lexium 32 - BMH2051P07A2A - Servomotor BMH, 205 mm, max. 5500 W, max. 3800 rpm, 34,4 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3800 rpm
Cuplu continuu: 34,4 N.m (24 A, 400 V, trifazic pentru LXM32.D72N4)
Cuplu maxim: 103,4 N.m (24 A, 400 V, trifazat)
Putere nominală de ieșire: 5400 W (pentru LXM32.D72N4 la 24 A, 400 V, trifazat)
Cuplu nominal: 25,8 N.m (pentru LXM32.D72N4 la 24 A, 400 V, trifazat)
Viteză nominală: 2000 rpm (pentru LXM32.D72N4 24 A, 400 V, trifazat)
Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație × 4096 rotații
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Domeniu de compatibilitate: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trefazic
Curent continuu de staționare: 21,5 A
Putere continuă: 6,8 W
Curent maxim: 78,1 A (pentru LXM32.D72N4)
Curent continuu maxim: 78,1 A
Axa secundară: Fără al doilea capăt al arborelui
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Tip feedback: Multiturn SinCos Hiperface
Dimensiune flanșă motor: 205 mm
Număr elemente motor: 1 Cuplu constant: 1,6 N.m/A EMF invers constant: 104 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 71,4 kg.cm² Rezistență stator: 0,3 Ohm la 20 °C
Inductanța statorului: 2,95 mH la 20 °C
Constanta de timp electrică a statorului: 19,7 ms la 20 °C
Forța radială maximă Fr: 3730 N la 1000 rpm, 2960 N la 2000 rpm, 2580 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală Lungime: 321 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr de orificii de fixare: 4 Diametrul orificiilor de fixare: 14 mm Diametrul orificiilor de fixare: 215 mm Greutate netă: 33 kg Referință dimensiune: BMH2051P Număr de faze de alimentare: 3 Precizie eroare unghiulară: 4,8 ° Temperatura cuprului: 135 °C Temperatura magnetului la cald: 100 °C Temperatura magnetului la temperatura camerei: 20 °C
