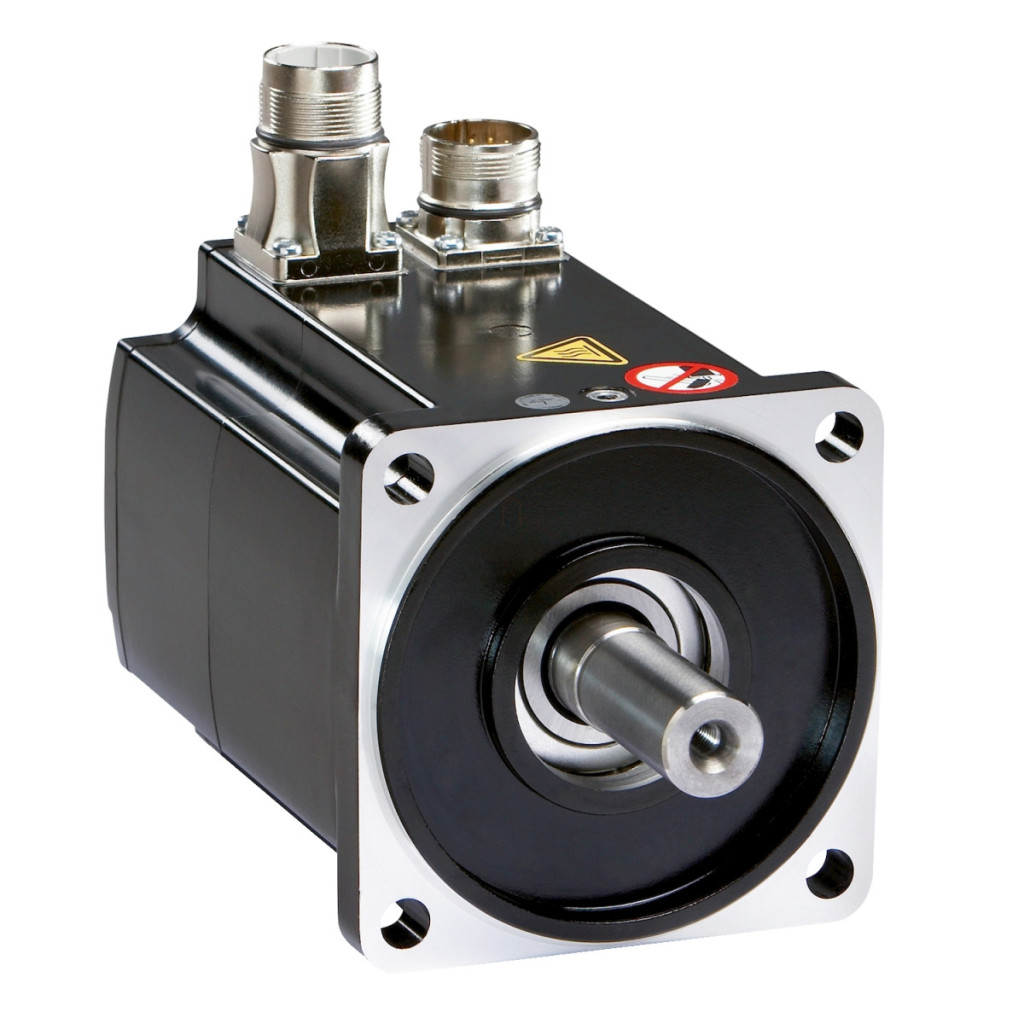

Schneider Electric Lexium 32 - BMH2052P01A2A - Servomotor BMH, 205 mm, max. 6500 W, max. 3800 rpm, 62,5 Nm, IP54, fără blocare, pentru 32 de acționări

Lățime: 310 mm

Lungime: 730 mm

Înălțime: 360 mm

Comandă specială

Schneider Electric Lexium 32 - BMH2052P01A2A - Servomotor BMH, 205 mm, max. 6500 W, max. 3800 rpm, 62,5 Nm, IP54, fără blocare, pentru 32 de acționări

Name: Schneider Electric Lexium 32 - BMH2052P01A2A - Servomotor BMH, 205 mm, max. 6500 W, max. 3800 rpm, 62,5 Nm, IP54, fără blocare, pentru 32 de acționări
Brand: Schneider Electric Zrt.
SKU: 3606485201849
Price: 24110.39 RON
Availability: InStock

24 110,39 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BMH2052P01A2A este o componentă de înaltă calitate a familiei de produse Lexium 32, oferind performanțe și fiabilitate remarcabile pentru sarcini de automatizare industrială. Acest motor de înaltă performanță este alegerea perfectă pentru aplicații care necesită poziționare de precizie, în special acolo unde sunt necesare un cuplu ridicat și un control precis al mișcării. Servomotorul BMH2052P01A2A oferă un cuplu de reținere continuu de 62,5 Nm, în timp ce cuplul de reținere maxim atinge 170 Nm. Viteza sa mecanică maximă este de 3800 rpm, în timp ce viteza nominală este de 1500 rpm. Motorul are o putere nominală de 6500 W, ceea ce îl face o sursă de alimentare excelentă pentru aplicații industriale solicitante. Motorul este pe deplin compatibil cu unitatea LXM32.D72N4 cu o sursă de alimentare trifazată de 400-480 V. Poziționarea de înaltă precizie este asigurată de feedback-ul de viteză cu o rezoluție de 131072 puncte/rotație, ceea ce permite o precizie excepțională. Specificațiile tehnice ale BMH2052P01A2A includ un grad de protecție IP54, care oferă o protecție eficientă împotriva prafului și stropirii cu apă. Motorul are un capăt de arbore neted, cu un diametru de 38 mm și o lungime de 80 mm. Dimensiunea flanșei motorului de 205 mm permite montarea în conformitate cu standardele internaționale. Tipul de feedback este SinCos Hiperface cu buclă simplă, care asigură poziționarea precisă și controlul vitezei. Motorul este echipat cu răcire prin convecție naturală, care asigură o temperatură optimă în timpul funcționării. Motorul are două stive de motoare și este proiectat cu 5 poli de motor. Alte caracteristici tehnice importante includ o constantă de cuplu de 2,58 N.m/A și o constantă de forță contraelectromotoare de 161 V/krpm (măsurată la 120 °C). Rotorul motorului are un cuplu de inerție de 129 kg·cm². Statorul motorului are o rezistență de 0,3 Ohm și o inductanță de 2,8 mH (ambele măsurate la 20 °C), iar statorul are o constantă de timp electrică de 18,7 ms. BMH2052P01A2A are o capacitate maximă de forță radială de 4200 N la 1000 rpm, 3330 N la 2000 rpm și 2910 N la 3000 rpm, în timp ce forța axială maximă este de 0,2 ori forța radială.

Schneider Electric Lexium 32 - BMH2052P01A2A - Servomotor BMH, 205 mm, max. 6500 W, max. 3800 rpm, 62,5 Nm, IP54, fără blocare, pentru 32 de acționări Date tehnice

Caracteristici de bază

Denumire scurtă a dispozitivului: BMH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 3800 rpm

Cuplu de blocare continuu: 62,5 N.m (24 A, 400 V, trifazic pentru LXM32.D72N4)

Cuplu de blocare continuu: 62,5 N.m (24 A, 480 V, trifazic)

Cuplu maxim de blocare: 170 N.m (pentru LXM32.D72N4 la 24 A, 400 V, trifazic)

Cuplu maxim de blocare: 170 N.m (pentru LXM32.D72N4 la 24 A, 480 V, trifazat)

Putere nominală de ieșire: 6500 W (pentru LXM32.D72N4: 24 A, 400 V, trifazat)

Putere nominală de ieșire: 6500 W (pentru LXM32.D72N4: 24 A, 480 V, trifazat)

Cuplu nominal: 41,6 N.m (pentru LXM32.D72N4: 24 A, 400 V, trifazat)

Cuplu nominal: 41,6 N.m (pentru LXM32.D72N4: 24 A, 480 V, trifazat)

Viteză nominală: 1500 rpm (pentru LXM32.D72N4 24 A, 400 V, trifazat)

Viteză nominală: 1500 rpm (pentru LXM32.D72N4 24 A, 480 V, trifazic)

Compatibilitate produs: LXM32.D72N4 400...480 V trifazat

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP54

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici suplimentare

Compatibilitate de selecție: Lexium 32

Tensiune nominală de alimentare: 480 V

Număr de faze de rețea: Trifazată

Curent continuu stagnant: 24,2 A

Putere continuă: 7,85 W

Curent maxim Irms: 96,8 A (pentru LXM32.D72N4)

Curent constant maxim: 96,8 A

Axa secundară: Fără capăt al doilea al arborelui

Diametru arbore: 38 mm

Lungime arbore: 80 mm

Tip feedback: SinCos Hiperface cu circuit unic Dimensiunea flanșei motorului: 205 mm Număr de stive motor: 2 Cuplu constant: 2,58 N.m/A la 120 °C Constanta forței contraelectromotoare: 161 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 129 kg.cm² Rezistența statorului: 0,3 Ohm la 20 °C

Inductanța statorului: 2,8 mH la 20 °C

Constanta de timp electrică a statorului: 18,7 ms la 20 °C

Forța radială maximă Fr: 4200 N la 1000 rpm

Forța radială maximă Fr: 3330 N la 2000 rpm

Forța radială maximă Fr: 2910 N la 3000 rpm

Forța axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală Lungime: 405 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr de orificii de fixare: 4 Diametrul orificiilor de fixare: 14 mm Diametrul cercului orificiilor de fixare: 215 mm Greutate netă: 44 kg Referință dimensiune: BMH2052P Număr de faze de rețea: 3 Precizie eroare unghi: 1,4° Lungime radiator cupru: 405 mm BMH2052P Număr de faze de rețea: 3 Precizie eroare unghiulară: 1,4 ° Temperatura cuprului (fierbinte): 135 °C Temperatura magnetului (fierbinte): 100 °C

Temperatura magnetului (temperatura camerei): 20 °C

Date

Lățime

310 mm

Lungime

730 mm

Înălțime

360 mm

EAN prezentat

3606485201849

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

54 kg/bucată

Numar articol

3606485201849
