Servomotorul BMH2052P11F2A este un membru remarcabil al seriei de servomotoare Lexium 32 de la Schneider Electric, oferind soluția perfectă pentru aplicații industriale care necesită control precis al mișcării. Datorită compatibilității sale cu familia de acționări Lexium 32, acest servomotor de tip BMH poate fi integrat cu ușurință în sistemele de automatizare existente, oferind o opțiune flexibilă pentru optimizarea proceselor industriale. Servomotorul BMH2052P11F2A are parametri tehnici remarcabili: oferă un cuplu de reținere continuu de 62,5 Nm și un cuplu de reținere maxim impresionant de 170 Nm, ceea ce permite deplasarea cu precizie chiar și a sarcinilor grele. Viteza mecanică maximă este de 3800 rpm, iar viteza nominală este de 1500 rpm. Cu o putere nominală de ieșire de 6500 W și un cuplu nominal de 41,6 Nm, acest servomotor este alegerea ideală pentru aplicații care necesită performanță echilibrată și durabilitate. Compatibilitatea motorului cu unitatea de acționare LXM32.D72N4 permite funcționarea trifazată, 400-480 V, oferind opțiuni flexibile de instalare într-o varietate de medii industriale. Printre caracteristicile speciale ale servomotorului BMH2052P11F2A se numără protecția IP54, care oferă o protecție fiabilă împotriva prafului și stropirii cu apă, făcând motorul potrivit pentru utilizarea într-o varietate de medii industriale. Motorul oferă o rezoluție de feedback a vitezei de 131.072 puncte/rotație, permițând o precizie de poziționare remarcabilă. Frâna de reținere integrată (cuplu de reținere de 80 Nm) asigură menținerea arborelui în poziție chiar și fără alimentare, ceea ce este esențial pentru mișcările verticale sau aplicațiile de siguranță. Montarea cu flanșă în conformitate cu standardele internaționale și arborele blocat (diametru de 38 mm, lungime de 80 mm) sunt potrivite pentru diverse configurații de montare. Dimensiunea flanșei motorului de 205 mm și cele 2 bobine ale motorului permit o integrare fizică adecvată. Motorul BMH2052P11F2A are multe alte caracteristici avantajoase, cum ar fi o constantă de cuplu de 2,58 Nm/A (la 120 °C), o constantă de forță contraelectromotoare de 161 V/krpm (la 120 °C) și 5,0 poli motor. Cuplul de inerție al rotorului de 145 kg×cm², rezistența statorului de 0,3 Ohm (la 20 °C) și inductanța statorului de 2,8 mH (la 20 °C) asigură performanțe dinamice ideale. Motorul are răcire prin convecție naturală și o lungime totală de 454,5 mm. Colierul de centrare are un diametru de 180 mm și o adâncime de 4 mm. Există 4 orificii de montare cu un diametru de 14 mm și un diametru circular de 215 mm. Greutatea netă a motorului este de 48,9 kg. Servomotorul BMH2052P11F2A are conectori rotativi în unghi drept, ceea ce sporește și mai mult flexibilitatea instalării. Motorul are un tip de feedback SinCos Hiperface cu o singură rotație, care permite controlul precis al poziției și vitezei în diverse aplicații.

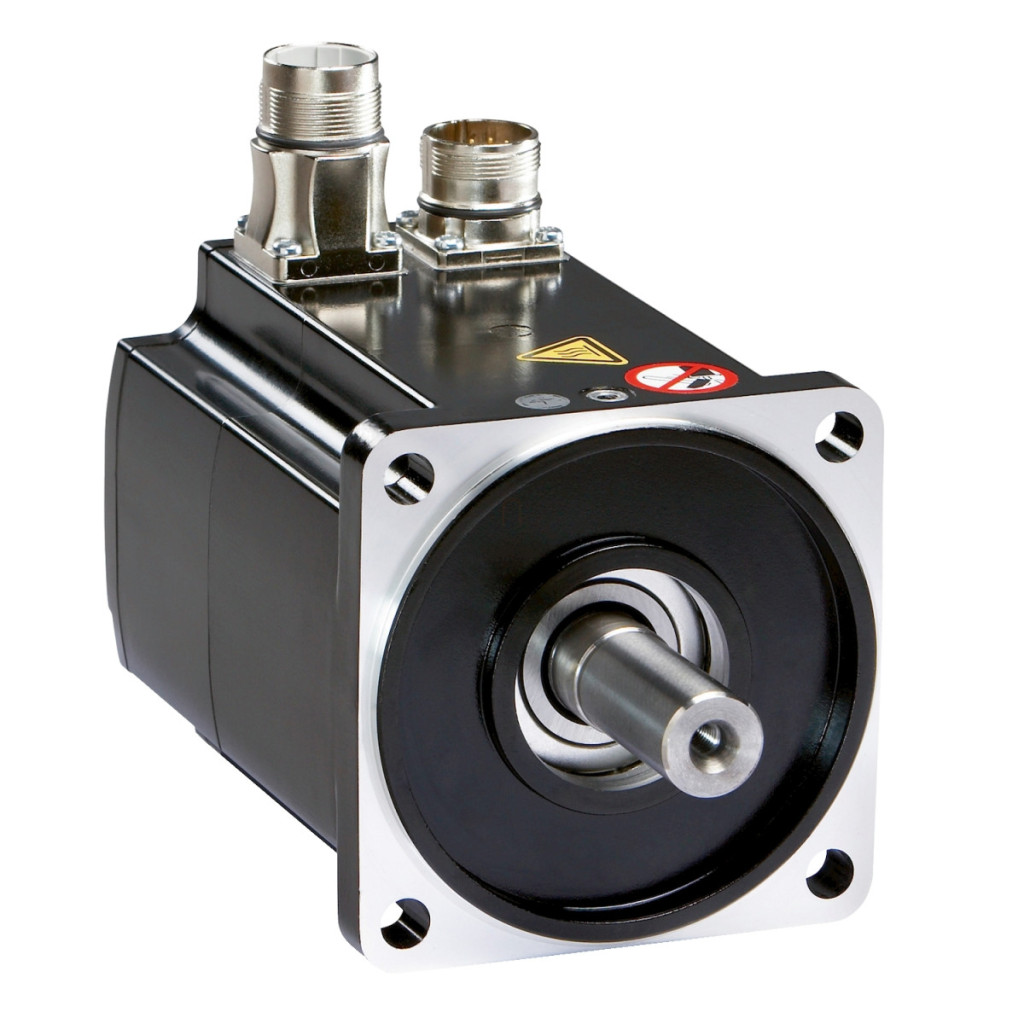

Schneider Electric Lexium 32 - BMH2052P11F2A - Servomotor BMH, 205 mm, max. 6500 W, max. 3800 rpm, 62,5 Nm, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3800 rpm
Cuplu continuu: 62,5 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat
Cuplu maxim: 170 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat
Putere nominală de ieșire: 6500 W pentru LXM32.D72N4 la 24 A, 400 V, trifazat
Cuplu nominal: 41,6 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat
Viteză nominală: 1500 rpm pentru LXM32.D72N4 24 A, 400 V, trifazat
Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Capătul arborelui: Blocat
Grad de protecție IP: Standard IP54
Rezoluție feedback viteză: 131.072 puncte/rotație
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Caracteristici suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de alimentare: Trifazat
Curent staționar continuu: 24,2 A
Putere continuă: 7,85 W
Curent maxim Irms: 96,8 A pentru LXM32.D72N4
Curent continuu maxim: 96,8 A
Al doilea ax: Fără capăt al doilea al arborelui
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime zăvor: 70 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Cuplu de reținere: frână de reținere de 80 N.m
Dimensiune flanșă motor: 205 mm
Număr bobine motor: 2
Constanta de cuplu: 2,58 N.m/A la 120 °C
Constanta forței contraelectromotoare: 161 V/krpm la 120 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție de rotație: 145 kg.cm²
Rezistența statorului: 0,3 Ohm la 20 °C
Inductanța statorului: 2,8 mH la 20 °C
Constanta de timp electrică a statorului: 18,7 ms la 20 °C
Forță radială maximă Fr: 4200 N la 1000 rpm, 3330 N la 2000 rpm, 2910 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de frânare: 40 W
Tip de răcire: Convecție naturală
Lungime: 454,5 mm
Diametru colier de centrare: 180 mm
Adâncime colier de centrare: 4 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 14 mm
Diametru cerc orificiu de montare: 215 mm
Greutate netă: 48,9 kg
Referință dimensiune: BMH2052P
Eroare de precizie unghiulară: 1,4°
