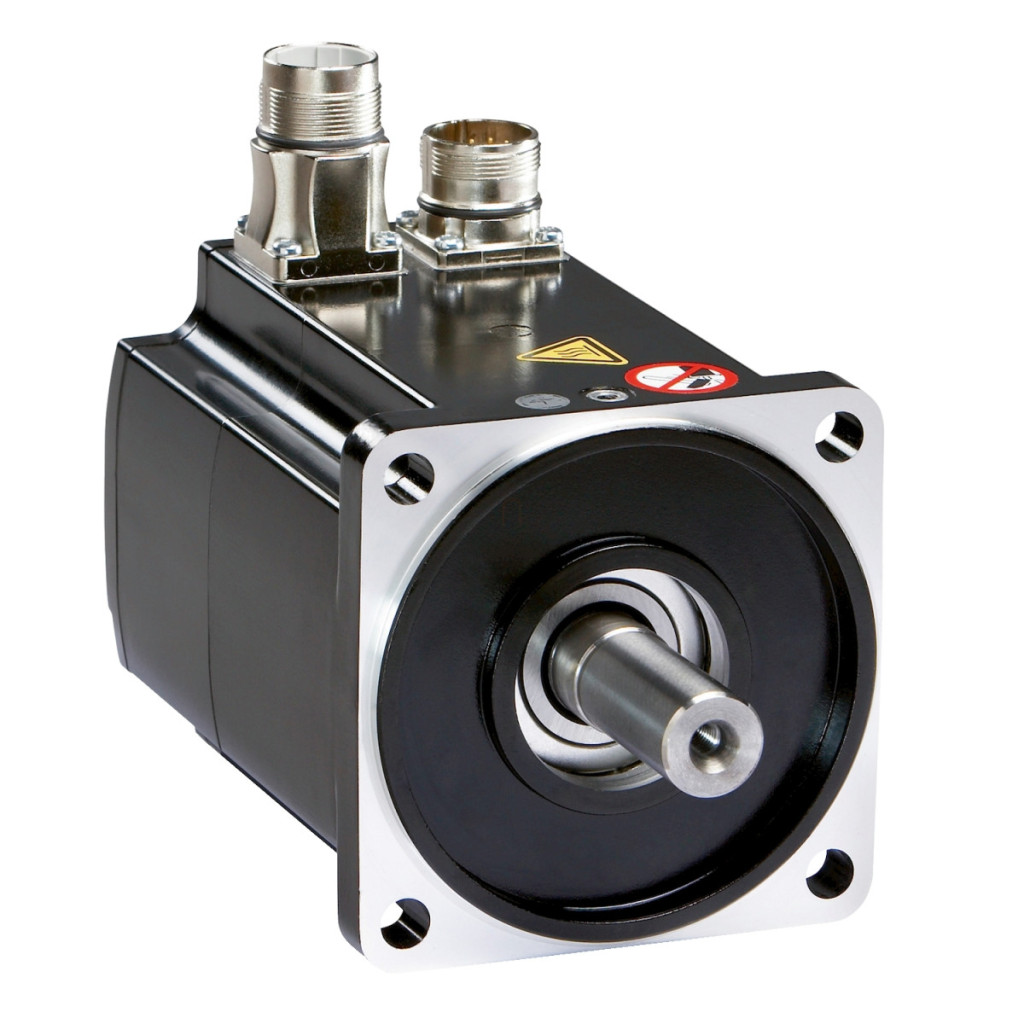

Schneider Electric Lexium 32 - BMH2053P17F2A - Servomotor BMH, 205 mm, max. 9060 W, max. 3800 rpm, 88 N·m, IP54, cu blocare, pentru 32 de acționări Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BMH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 3.800 rpm
Cuplu de menținere continuu: 84 N.m (24 A, 400 V, trifazic pentru LXM32.D72N4) Cuplu continuu: 84 N.m (24 A, 480 V, trifazat)
Cuplu maxim: 232 N.m (pentru LXM32.D72N4 la 24 A, 400 V, trifazat)
Cuplu maxim: 232 N.m (pentru LXM32.D72N4 la 24 A, 480 V, trifazic)
Putere nominală de ieșire: 6500 W (pentru LXM32.D72N4, 24 A, 400 V, trifazic)
Putere nominală de ieșire: 6500 W (pentru LXM32.D72N4, 24 A, 480 V, trifazat)
Cuplu nominal: 52,2 N.m (pentru LXM32.D72N4 24 A, 400 V, trifazat)
Cuplu nominal: 52,2 N.m (pentru LXM32.D72N4 24 A, 480 V, trifazat)
Viteza nominală: 1200 rpm (pentru LXM32.D72N4 24 A, 400 V, trifazat)
Viteza nominală: 1200 rpm (pentru LXM32.D72N4 24 A, 480 V, trifazat)
Compatibilitate produs: LXM32.D72N4 400...480 V trifazat
Capăt arbore: Blocabil
Protecție IP: standard IP54
Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații
Frână de reținere: Încorporată
Suprafață de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate serie: Lexium 32
Tensiune nominală de alimentare: 480 V
Număr de faze de rețea: Trefazic
Curent continuu de staționare: 25,2 A
Putere continuă: 9,6 W
Curent maxim Irms: 136,1 A (pentru LXM32.D72N4)
Curent continuu maxim: 107,4 A
Axa secundară: Fără al doilea capăt al arborelui
Diametru arbore: 38 mm
Lungime arbore: 80 mm
Lățime zăvor: 70 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: Frână de reținere 80 N.m Dimensiunea flanșei motorului: 205 mm Număr de înfășurări ale motorului: 3 Constanta cuplului: 2,76 N.m/A la 120 °C Constanta EMF inversă: 218 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 206 kg.cm² Rezistența statorului: 0,32 Ohm la 20 °C
Inductanța statorului: 2,15 mH la 20 °C
Constanta de timp electrică a statorului: 21,6 ms la 20 °C
Forța radială maximă Fr: 4500 N la 1000 rpm
Forță radială maximă Fr: 3570 N la 2000 rpm
Forță radială maximă Fr: 3120 N la 3000 rpm
Forță axială maximă Fa: 0,2 x Fr
Putere de frânare: 40 W Tip de răcire: Convecție naturală Lungime: 538,5 mm Diametru colier de centrare: 180 mm Adâncime colier de centrare: 4 mm Număr de orificii de montare: 4 Diametru găuri de montare: 14 mm Diametru cerc găuri de montare: 215 mm Greutate netă: 71,9 kg Referință dimensiune: BMH2053P Număr faze rețea: 3 Eroare unghiulară: 4,8 ° Temperatură cupru: 100 °C BMH2053P Număr de faze de alimentare: 3 Eroare unghiulară: 4,8 ° Temperatura cuprului: 135 °C Temperatura maximă a magnetului: 100 °C Temperatura camerei magnetului: 20 °C
