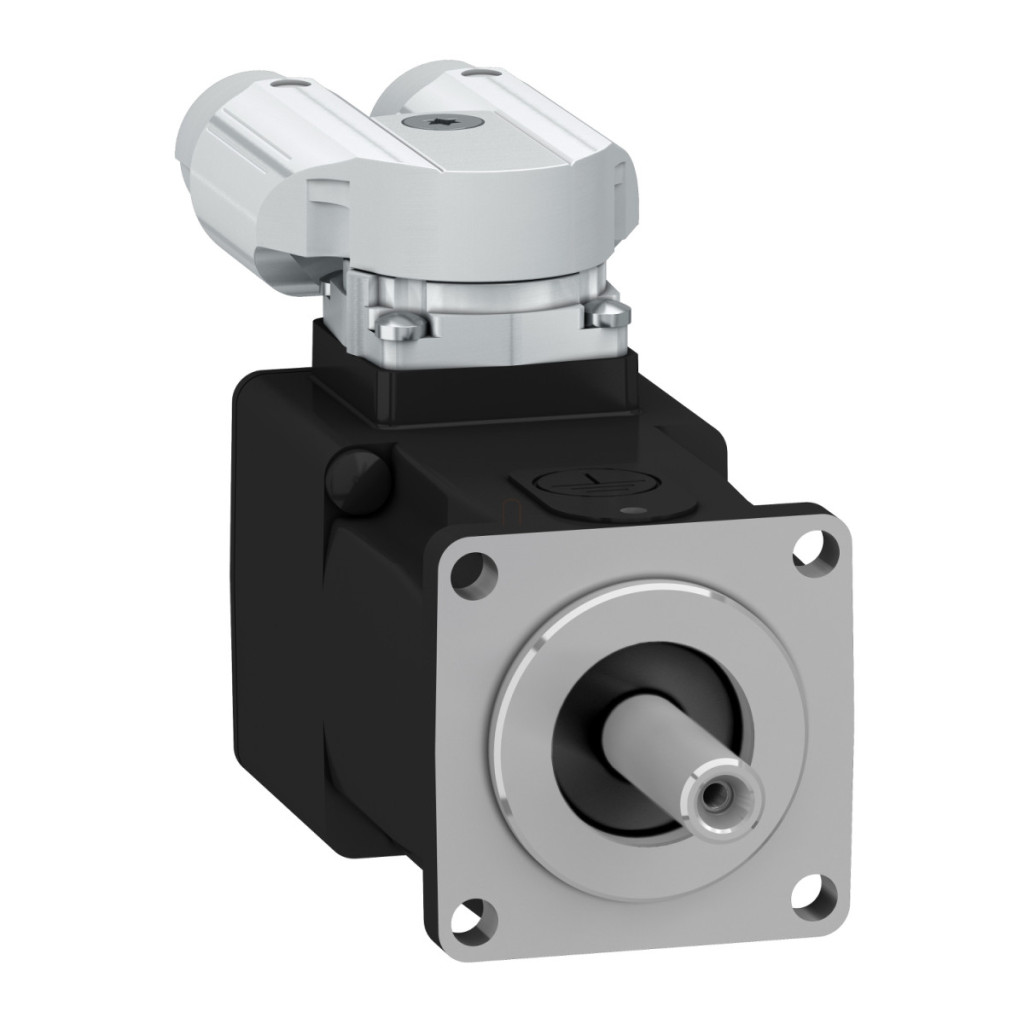

Schneider Electric Lexium 32 - BSH0401P06A2A - Servomotor BSH, 40 mm, max. 166 W, 0,21 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 170 mm

Lungime: 240 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BSH0401P06A2A - Servomotor BSH, 40 mm, max. 166 W, 0,21 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH0401P06A2A - Servomotor BSH, 40 mm, max. 166 W, 0,21 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3606485467085
Price: 3877.52 RON
Availability: InStock

3 877,52 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH0401P06A2A este soluția compactă și eficientă a Lexium 32 pentru aplicații care necesită poziționare precisă și control al vitezei. Acest motor de 40 mm este o alegere excelentă pentru sistemele de automatizare în care controlul precis al mișcării este o cerință esențială, iar economisirea spațiului este, de asemenea, importantă. Motorul BSH0401P06A2A oferă un cuplu continuu de 0,21 Nm și un cuplu maxim de 0,8 Nm, fiind ideal pentru aplicații cu sarcină redusă. Funcționează la o viteză nominală de 9000 rpm cu alimentare trifazată, iar viteza mecanică maximă poate atinge 10000 rpm. Puterea motorului variază în funcție de combinația de acționare utilizată: cu acționarea LXM32.U60N4, acesta oferă o putere nominală de ieșire de 166 W cu o sursă de alimentare trifazată de 400 V sau 480 V, în timp ce cu acționarea LXM32.U45M2 se poate atinge 77 W cu o sursă de alimentare monofazată de 230 V. Acest servomotor este deosebit de potrivit pentru echipamente de precizie, unde trebuie asigurată o poziționare precisă chiar și în cazul schimbărilor dinamice de sarcină. Specificațiile tehnice ale motorului sunt impresionante: are un arbore neted cu un diametru de 8 mm și o lungime de 25 mm și oferă feedback SinCos Hiperface cu o singură rotație, cu o rezoluție de 32768 puncte/rotație, permițând o poziționare extrem de precisă. Cu o eroare unghiulară de 0,08°, sistemul este alegerea perfectă pentru aplicații de precizie. Motorul are un coeficient de cuplu constant de 0,19 Nm/A la 120°C și o forță electromotoare inversă de 13,6 V/krpm la 20°C. Clasa de protecție IP50 oferă protecție de bază împotriva prafului, asigurând funcționarea corespunzătoare în medii industriale închise. Motorul este răcit prin fluxul natural de aer și nu necesită răcire forțată. Servomotorul BSH0401P06A2A a fost proiectat având în vedere integrarea ușoară: are o flanșă care respectă standardele internaționale, este echipat cu conectori rotativi în unghi drept și are patru orificii de montare de 4,5 mm dispuse într-un cerc de 46 mm. Lungimea totală a motorului este de 73,4 mm, diametrul colierului de echilibrare este de 30 mm, iar adâncimea colierului de echilibrare este de 2,5 mm. BSH0401P06A2A are cinci perechi de poli, o rezistență a statorului de 17,2 ohmi, o inductanță de 7,3 mH la 20 °C și un cuplu de inerție al rotorului de 0,0232 kg·cm². Toate aceste caracteristici se combină pentru a asigura performanța și fiabilitatea excelente ale servomotorului BSH0401P06A2A, chiar și în cele mai exigente aplicații de automatizare industrială.

Schneider Electric Lexium 32 - BSH0401P06A2A - Servomotor BSH, 40 mm, max. 166 W, 0,21 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 10000 rpm

Cuplu de menținere continuu: 0,21 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazic
0,21 N.m pentru LXM32.U60N4 la 1,5 A, 400 V, trifazat
0,21 N.m pentru LXM32.U45M2 la 1,5 A, 230 V, monofazat

Cuplu maxim de oprire: 0,8 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
0,8 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
0,8 N.m pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Putere nominală de ieșire: 166 W pentru LXM32.U60N4 1,5 A, 480 V, trifazat
166 W Pentru LXM32.U60N4 1,5 A, 400 V, trifazat
77 W Pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Cuplu nominal: 0,176 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
0,176 N.m pentru LXM32.U60N4 la 1,5 A, 400 V, trifazat
0,184 N.m pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Viteza nominală: 9000 rpm pentru LXM32.U60N4 1,5 A, 480 V, trifazat
9000 rpm Pentru LXM32.U60N4 1,5 A, 400 V, trifazat
4000 rpm Pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Compatibilitate serie: Lexium 32

Tensiune maximă de alimentare: 400 V

Număr de faze de rețea: Trei faze

Curent de oprire continuu: 1,12 A

Putere continuă maximă: 220 W

Curent maxim Irms: 4,7 A pentru LXM32.U60N4 la 480 V
4,7 A pentru LXM32.U60N4 la 400 V
4,7 A pentru LXM32.U45M2 la 230 V

Curent continuu maxim: 1,12 A

Frecvență de comutare: 8 kHz

Al doilea arbore: Fără capăt al doilea arbore

Diametru arbore: 8 mm

Lungime arbore: 25 mm

Tip de feedback: SinCos Hiperface cu o singură rotație

Dimensiune flanșă motor: 40 mm

Număr de straturi motor: 1

Constantă de cuplu: 0,19 N.m/A la 120 °C

Constanta EMF inversă: 13,6 V/krpm la 20 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al rotorului: 0,0232 kg.cm²

Rezistența bobinei statorului: 17,2 Ohm la 20 °C

Inductanța statorului: 7,3 mH la 20 °C

Constanta de timp electrică a statorului: 0,85 ms la 20 °C

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 73,4 mm

Diametrul colierului de echilibrare: 30 mm

Adâncimea colierului de echilibrare: 2,5 mm

Număr de orificii de montare: 4

Diametrul orificiului de montare: 4,5 mm

Diametru circular al orificiilor de fixare: 46 mm

Greutate netă: 0,4 kg

Referință dimensiune: BSH0401P

Eroare unghiulară [unghi]: 0,08°

Date

Lățime

170 mm

Lungime

240 mm

Înălțime

110 mm

EAN prezentat

3606485467085

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

627 g/bucată

Numar articol

3606485467085
