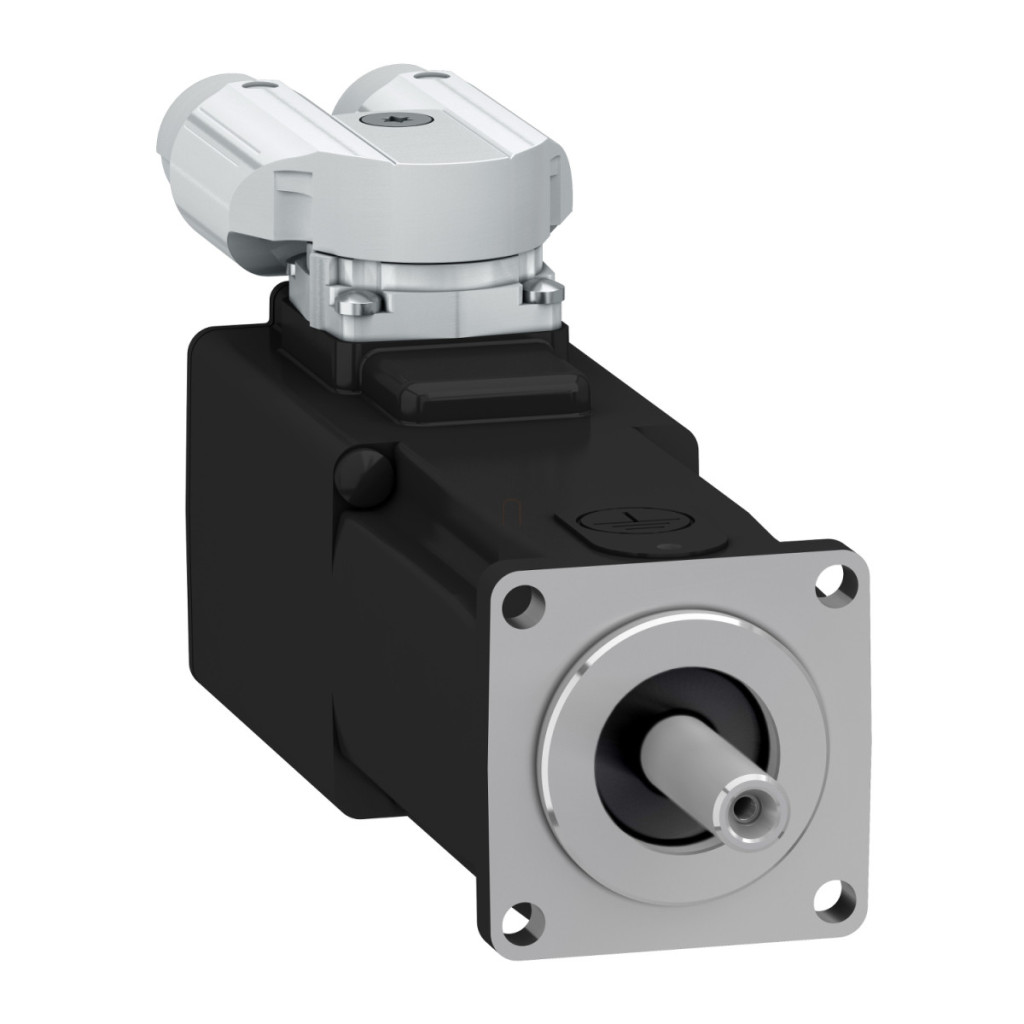

Schneider Electric Lexium 32 - BSH0401P06F2A - Servomotor BSH, 40 mm, max. 166 W, 0,21 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 10000 rpm
Cuplu de reținere continuu: 0,21 Nm pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
Cuplu de reținere continuu: 0,21 Nm pentru LXM32.U60N4 la 1,5 A, 400 V, trifazat
Cuplu de reținere continuu: 0,21 Nm pentru LXM32.U45M2 la 1,5 A, 230 V, monofazat
Cuplu de reținere maxim: 0,8 Nm pentru LXM32.U60N4 1,5 A, 480 V, trifazat
Cuplu de reținere maxim: 0,8 Nm pentru LXM32.U60N4 1,5 A, 400 V, trifazat
Cuplu maxim de reținere: 0,8 Nm Pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Putere nominală de ieșire: 166 W Pentru LXM32.U60N4 1,5 A, 480 V, trifazat
Putere nominală de ieșire: 166 W pentru LXM32.U60N4 1,5 A, 400 V, trifazat
Putere nominală de ieșire: 77 W pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Cuplu nominal: 0,176 Nm Pentru LXM32.U60N4 1,5 A, 480 V, trifazat
Cuplu nominal: 0,176 Nm Pentru LXM32.U60N4 1,5 A, 400 V, trifazat
Cuplu nominal: 0,184 Nm Pentru LXM32.U45M2: 1,5 A, 230 V, monofazat
Viteză nominală: 9000 rpm Pentru LXM32.U60N4: 1,5 A, 480 V, trifazat
Viteza nominală: 9000 rpm Pentru LXM32.U60N4 1,5 A, 400 V, trifazat
Viteza nominală: 4000 rpm Pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Gama de produse compatibile: Lexium 32
Tensiune maximă de alimentare: 400 V Număr de faze de rețea: trifazat Curent continuu de repaus: 1,12 A Putere continuă maximă: 220 W Curent maxim Irms: 4,7 A pentru LXM32.U60N4 la 480 Vp>
Curent maxim Irms: 4,7 A pentru LXM32.U60N4 la 400 V
Curent maxim Irms: 4,7 A pentru LXM32.U45M2 la 230 V
Curent continuu maxim: 1,12 A
Frecvență de comutare: 8 kHz Al doilea arbore: Fără al doilea capăt al arborelui Caracteristici mecanice Diametru arbore: 8 mm Lungime arbore: 25 mm Tip feedback: SinCos Hiperface cu o singură rotație Cuplu de reținere: 0,4 N·m frână de reținere Dimensiune flanșă motor: 40 mm Număr de înfășurări motor: 1
Cuplu constant: 0,19 N·m/A la 120 °C
EMF constantă inversă: 13,6 V/krpm la 20 °C
Număr de poli ai motorului: 5,0 Inerție rotor: 0,04 kg.cm² Rezistență stator: 17,2 Ohm la 20 °C Inductanță stator: 7,3 mH la 20 °C
Constanta de timp electrică a statorului: 0,85 ms la 20 °C
Forța axială maximă Fa: 0,2 x Fr
Puterea de acționare a frânei: 5,8 W
Tip de răcire: Convecție naturală Lungime: 99,4 mm Diametru margine de centrare: 30 mm Adâncime margine de centrare: 2,5 mm Număr orificii de montare: 4 Diametru orificiu de montare: 4,5 mm Diametru cerc orificii de montare: 46 mm Greutate netă: 0,6 kg Referință dimensiune: BSH0401P Eroare precizie unghi: 0,08°
