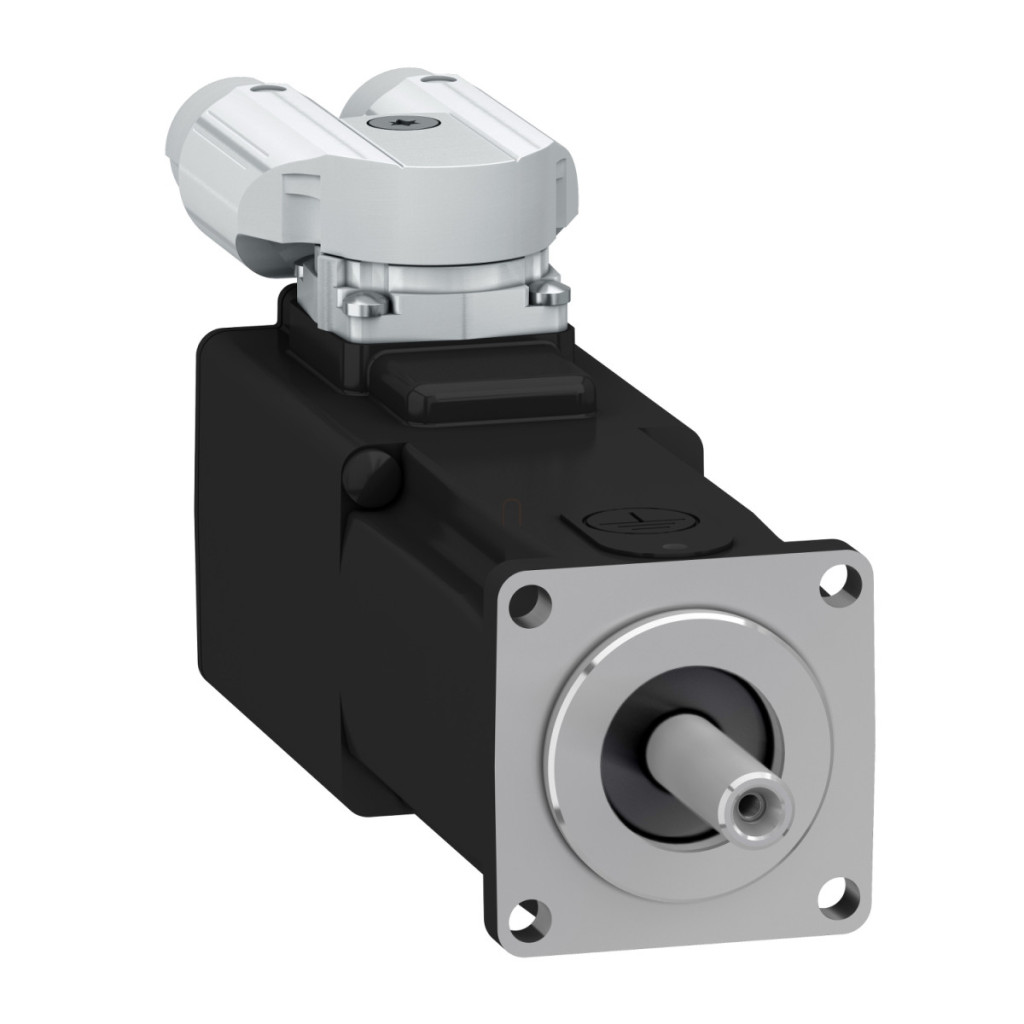

Schneider Electric BSH0402P06F2A este un servomotor de înaltă calitate care oferă un control precis și face parte din familia Lexium 32. Cu o flanșă compactă de numai 40 mm, acest motor este alegerea perfectă pentru aplicații de automatizare în care poziționarea precisă și performanța dinamică excelentă sunt cerințe esențiale. Ca membru al familiei de servomotoare BSH, acesta combină dimensiunile compacte cu performanțe fiabile și dispune de o frână încorporată care menține arborele în poziție sigură atunci când alimentarea cu energie electrică este deconectată. Servomotorul BSH0402P06F2A are caracteristici tehnice remarcabile. Viteza sa mecanică maximă este de 10.000 rpm, în timp ce viteza nominală variază în funcție de configurație: 9.000 rpm pentru trifazat 400V sau 480V și 4.000 rpm pentru monofazat 230V. Cuplul său continuu este de 0,38 Nm, în timp ce cuplul său maxim este de aproape patru ori mai mare: 1,37 Nm. Puterea sa nominală de ieșire este de 275 W (480 V), 289 W (400 V) sau 152 W (230 V), în funcție de tensiunea de alimentare. Valorile cuplului nominal sunt 0,292 Nm, 0,307 Nm și 0,364 Nm pentru diferitele configurații de alimentare. Motorul are protecție IP50, care oferă o protecție adecvată împotriva prafului, în timp ce designul său compact și montarea conform standardelor internaționale asigură o instalare flexibilă. Motorul BSH0402P06F2A are un arbore neted cu un diametru de 8 mm și o lungime de 25 mm, ideal pentru acționări directe. Sistemul de feedback al motorului utilizează tehnologia Single turn SinCos Hiperface, care oferă o rezoluție de 32768 puncte/rotație, permițând o poziționare și un control al vitezei extrem de precise. Frâna încorporată are un cuplu de reținere de 0,4 Nm, suficient pentru o reținere sigură în majoritatea aplicațiilor. Constanta de cuplu a motorului este de 0,26 Nm/A la 120 °C, iar constanta EMF inversă este de 18 V/krpm la 20 °C. Cuplul de inerție al rotorului este de 0,0588 kg.cm², ceea ce permite o accelerare și o decelerare rapide. Rezistența statorului este de 11,6 Ohm, inductanța sa este de 6,4 mH la 20 °C, iar constanta de timp electrică este de 1,1 ms, ceea ce duce la o dinamică rapidă de control al curentului. Motorul este răcit prin convecție naturală, astfel încât nu necesită un sistem de răcire extern, ceea ce simplifică și mai mult instalarea acestuia și reduce complexitatea sistemului.
Schneider Electric Lexium 32 - BSH0402P06F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Date generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 10000 rpm
Cuplu continuu: 0,38 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
0,38 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
0,38 N.m pentru LXM32.U45M2 la 1,5 A, 230 V, monofazat
Cuplu maxim: 1,37 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
1,37 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
1,37 N.m pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Caracteristici de putere
Putere nominală de ieșire: 275 W pentru LXM32.U60N4 1,5 A, 480 V, trifazat
289 W pentru LXM32.U60N4 1,5 A, 400 V, trifazat
152 W pentru LXM32.U45M2 la 1,5 A, 230 V, monofazat
Cuplu nominal: 0,292 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
0,307 N.m Pentru LXM32.U60N4 1,5 A, 400 V, trifazat
0,364 N.m Pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Viteza nominală: 9000 rpm pentru LXM32.U60N4 1,5 A, 480 V, trifazat
9000 rpm Pentru LXM32.U60N4: 1,5 A, 400 V, trifazat
4000 rpm Pentru LXM32.U45M2: 1,5 A, 230 V, monofazat
Caracteristici mecanice
Capătul arborelui: Arborele neted
Diametrul arborelui: 8 mm
Lungimea arborelui: 25 mm
Grad de protecție IP: standard IP50
Frână de reținere: Da
Cuplu de reținere al frânei: 0,4 N.m
Putere de retragere a frânei: 5,8 W
Suport de montare: Flanșă standard internațional
Dimensiune flanșă motor: 40 mm
Diametru colier de centrare: 30 mm
Adâncime colier de centrare: 2,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 4,5 mm
Circumferință orificiu de montare: 46 mm
Lungime: 119,4 mm
Caracteristici electrice
Rezoluție feedback viteză: 32768 puncte/rotație
Tip feedback: SinCos Hiperface cu o singură rotație
Conexiune electrică: Conectori rotativi în unghi drept
Curent continuu de staționare: 1,5 A
Curent maxim Irms: 6 A pentru LXM32.U60N4 la 480 V
6 A pentru LXM32.U60N4 400 V
6 A pentru LXM32.U45M2 230 V
Curent continuu maxim: 1,5 A
Frecvență de comutare: 8 kHz
Cuplu constant: 0,26 N.m/A la 120 °C
Forță contraelectromotoare constantă: 18 V/krpm la 20 °C
Rezistență stator: 11,6 Ohm la 20 °C
Inductanța statorului: 6,4 mH la 20 °C
Constantă de timp electrică a statorului: 1,1 ms la 20 °C
Alte caracteristici
Interval de compatibilitate: Lexium 32
Număr de poli ai motorului: 5,0
Număr de stive ale motorului: 2
Inerție de rotație: 0,0588 kg.cm²
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Precizie de poziționare unghiulară: 0,08°
