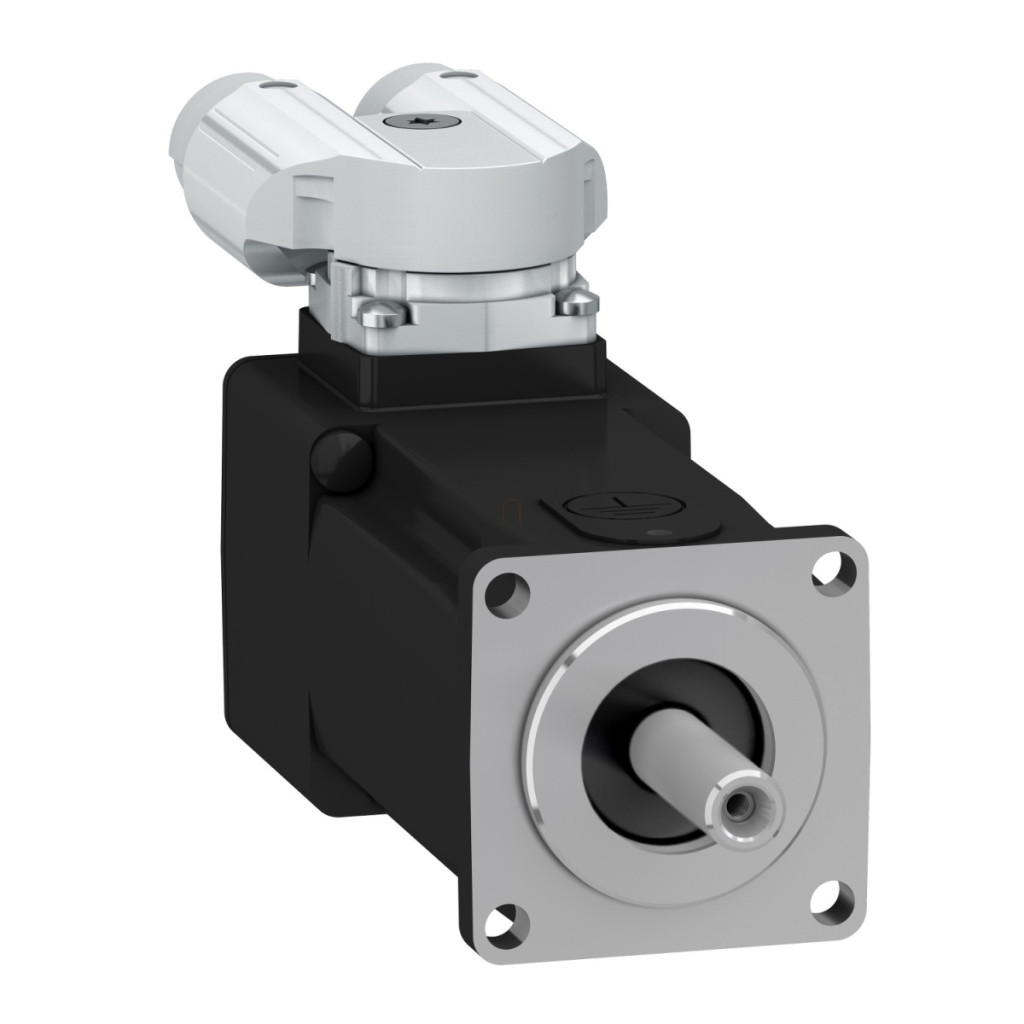

Schneider Electric Lexium 32 - BSH0402P07A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 170 mm

Lungime: 240 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BSH0402P07A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH0402P07A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3606485467269
Price: 4449.45 RON
Availability: InStock

4 449,45 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul BSH0402P07A2A din gama de produse Lexium 32 de la Schneider Electric este un sistem de acționare compact și performant, conceput special pentru sarcini de mișcare de precizie. Acest servomotor BSH de 40 mm este alegerea perfectă pentru aplicații de automatizare industrială în care poziționarea precisă și caracteristicile dinamice excelente sunt esențiale. Motorul are un cuplu continuu de 0,38 Nm și un cuplu maxim de 1,37 Nm, permițând pornirea și frânarea rapidă. Viteza mecanică maximă este de 10.000 rpm, în timp ce viteza nominală poate fi de până la 9.000 rpm cu diferite configurații de tensiune de alimentare. Această funcționare la viteză mare îl face o alegere excelentă pentru aplicații în care timpii de ciclu rapizi sunt critici, cum ar fi ambalarea, manipularea materialelor sau procesele de asamblare. Motorul BSH0402P07A2A oferă o putere nominală de 275 W cu o alimentare trifazată de 480 V, asigurând rezerve de putere suficiente pentru majoritatea aplicațiilor industriale. Motorul are o flanșă standard internațională, care facilitează instalarea în diverse modele de mașini. Gradul de protecție IP50 oferă o protecție adecvată împotriva prafului, făcându-l ideal pentru utilizarea în medii industriale curate. Designul neted, fără caneluri, al arborelui are un diametru de 8 mm și o lungime de 25 mm, oferind diverse opțiuni de conectare pentru elementele acționate. Feedback-ul de poziție este asigurat de un encoder Multiturn SinCos Hiperface de înaltă rezoluție, cu o capacitate de 32768 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă, cu o eroare unghiulară de numai 0,08°. Sistemul de feedback al motorului este compatibil cu servomotoarele Lexium 32, formând un sistem de acționare complet și optimizat. Conectorii rotativi, cu unghi drept, facilitează cablarea și instalarea, în special în spații înguste. Răcirea prin convecție naturală simplifică sistemul, deoarece nu este necesar un ventilator de răcire separat, crescând astfel fiabilitatea și reducând cerințele de întreținere.

Schneider Electric Lexium 32 - BSH0402P07A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici de bază

Denumire scurtă a dispozitivului: BSH

Tipul produsului: Servomotor

Viteza mecanică maximă: 10000 rpm

Cuplu continuu: 0,38 N.m (1,5 A pentru LXM32.U60N4, 480 V, trifazat)

Cuplu maxim de menținere: 1,37 N.m (1,5 A pentru LXM32.U60N4, 480 V, trifazat)

Putere nominală de ieșire: 275 W (1,5 A, 480 V, trifazat)

Cuplu nominal: 0,292 N.m (pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat)

Viteza nominală: 9000 rpm (1,5 A, 480 V, trifazat)

Capătul arborelui: Arborele neted

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici suplimentare

Domeniu de compatibilitate: Lexium 32

Tensiune maximă de alimentare: 400 V

Număr de faze de rețea: Trei faze

Curent continuu de repaus: 1,5 A

Putere continuă maximă: 398 W

Curent maxim Irms: 6 A (la 480 V pentru LXM32.U60N4)

Curent continuu maxim: 1,5 A

Frecvență de comutare: 8 kHz

Arbore secundar: Arborele secundar fără capăt

Caracteristici mecanice

Diametrul arborelui: 8 mm

Lungimea arborelui: 25 mm

Tip de feedback: Multiturn SinCos Hiperface

Dimensiune flanșă motor: 40 mm

Număr de straturi motor: 2

Cuplu constant: 0,26 N.m/A la 120 °C

Constanta EMF inversă: 18 V/krpm la 20 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al părții rotative: 0,0419 kg.cm²

Rezistența statorului: 11,6 Ohm la 20 °C

Inductanța statorului: 6,4 mH la 20 °C

Constanta de timp electrică a statorului: 1,1 ms la 20 °C

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 93,4 mm

Diametru colier de centrare: 30 mm

Adâncime colier de centrare: 2,5 mm

Număr de orificii de fixare: 4

Diametru orificiu de montare: 4,5 mm

Diametru cerc orificiu de montare: 46 mm

Greutate netă: 0,6 kg

Referință dimensiune: BSH0402P

Precizia erorii unghiulare: 0,08°

Temperatura maximă a cuprului: 120 °C

Temperatura maximă a magnetului: 100 °C

Temperatura camerei magnetului: 20 °C

Date

Lățime

170 mm

Lungime

240 mm

Înălțime

110 mm

EAN prezentat

3606485467269

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

627 g/bucată

Numar articol

3606485467269
