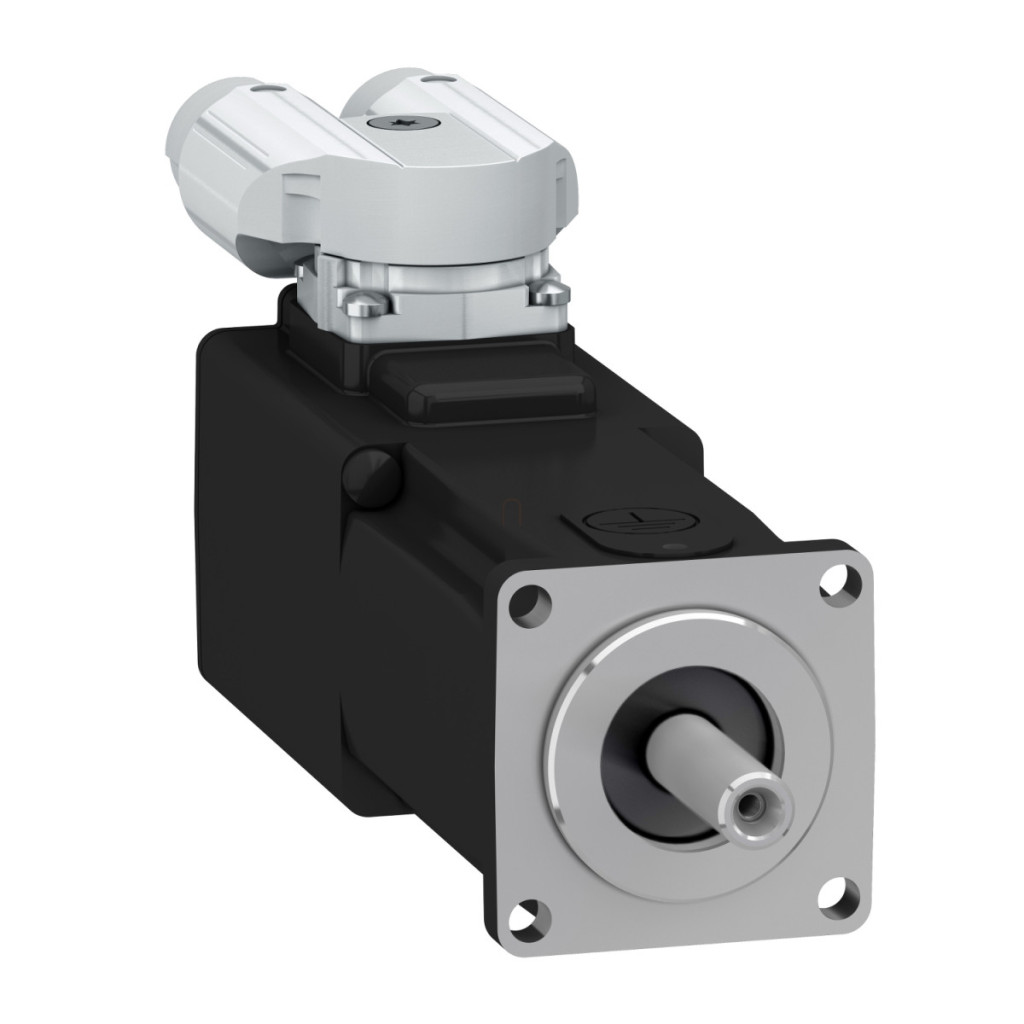

Schneider Electric Lexium 32 - BSH0402P07F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare

Lățime: 170 mm

Lungime: 240 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BSH0402P07F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH0402P07F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3606485467344
Price: 5436.21 RON
Availability: InStock

5 436,21 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Schneider Electric Lexium 32 - BSH0402P07F2A este un servomotor compact, de înaltă performanță, ideal pentru aplicații de control precis al mișcării în automatizarea industrială. Acest motor cu flanșă de 40 mm oferă soluția perfectă în situații în care poziționarea precisă și proprietățile dinamice excelente sunt cerințe esențiale. Servomotorul BSH0402P07F2A este optimizat pentru utilizarea cu familia de acționări Lexium 32 și are o serie de parametri tehnici remarcabili. Motorul are un cuplu continuu de 0,38 Nm, în timp ce cuplul său maxim poate ajunge până la 1,37 Nm. Puterea nominală de ieșire variază de la 152 la 289 W pentru diferite configurații de alimentare, permițând aplicații versatile. Viteza mecanică maximă este de 10.000 rpm, în timp ce viteza nominală este de 9.000 rpm pentru sursa de alimentare trifazată de 400/480 V și de 4.000 rpm pentru sursa de alimentare monofazată de 230 V. Motorul are caracteristici de control excelente datorită feedback-ului de viteză de înaltă rezoluție de 32768 puncte/rotație × 4096 rotații, de tip SinCos Hiperface Multiturn. BSH0402P07F2A are o frână permanentă care oferă un cuplu de reținere de 0,4 Nm, sporind siguranța sistemului și capacitățile de poziționare. Motorul are un grad de protecție IP50, poate fi răcit prin convecție naturală și are conectori rotativi în unghi drept pentru o instalare flexibilă. Parametrii tehnici detaliați ai motorului BSH0402P07F2A includ un arbore neted cu un diametru de 8 mm și o lungime de 25 mm, o constantă de cuplu de 0,26 N·m/A la 120 °C, o constantă a forței contraelectromotoare de 18 V/krpm la 20 °C și o rezistență a statorului de 11,6 Ohm și o inductanță a statorului de 6,4 mH la 20 °C. Motorul are 5 poli, o inerție a rotorului de 0,0588 kg·cm² și o constantă de timp electrică a statorului de 1,1 ms. Lungimea sa totală este de 119,4 mm și cântărește doar 0,8 kg, ceea ce îi conferă un design compact. Motorul poate fi montat cu o flanșă care respectă standardele internaționale, prin 4 orificii cu un diametru de 4,5 mm, care sunt situate pe un cerc cu un diametru de 46 mm.

Schneider Electric Lexium 32 - BSH0402P07F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice

Date de bază

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 10000 rpm

Cuplu continuu: 0,38 Nm pentru LXM32.U60N4 1,5 A, 480 V, trifazat
0,38 Nm pentru LXM32.U60N4 1,5 A, 400 V, trifazat
0,38 Nm pentru LXM32.U45M2 la 1,5 A, 230 V, monofazat

Cuplu maxim: 1,37 Nm pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
1,37 Nm pentru LXM32.U60N4 1,5 A, 400 V, trifazat
1,37 Nm pentru LXM32.U45M2 1,5 A, 230 V, monofazat Putere nominală de ieșire: 275 W 1,5 A pentru LXM32.U60N4, 480 V, trifazat 289 W 1,5 A pentru LXM32.U60N4, 400 V, trifazat
152 W pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Cuplu nominal: 0,292 Nm pentru LXM32.U60N4 1,5 A, 480 V, trifazat
0,307 Nm pentru LXM32.U60N4 1,5 A, 400 V, trifazat
0,364 Nm pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Viteza nominală: 9000 rpm 1,5 A pentru LXM32.U60N4, 480 V, trifazat
9000 rpm pentru LXM32.U60N4 1,5 A, 400 V, trifazat
4000 rpm pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Caracteristici fizice

Design arbore: arbore neted

Grad de protecție IP: standard IP50

Rezoluție feedback viteză: 32768 puncte/rotație × 4096 rotații

Frână de reținere: Da Metodă de montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept Informații suplimentare Familie compatibilă: Lexium 32 Tensiune maximă de alimentare: 400 V Număr de faze de rețea: Trifazat Lexium 32

Tensiune maximă de alimentare: 400 V

Număr de faze: trifazat

Curent continuu de repaus: 1,5 A

Putere maximă continuă: 398 W

Curent maxim Irms: 6 A pentru LXM32.U60N4 la 480 V
6 A pentru LXM32.U60N4 la 400 V
6 A pentru LXM32.U45M2 la 230 V

Curent continuu maxim: 1,5 A

Frecvență de comutare: 8 kHz

Axa secundară: Fără capăt ax secundar

Parametri tehnici detaliați

Diametru arbore: 8 mm

Lungime arbore: 25 mm

Tip feedback: Multiturn SinCos Hiperface

Cuplu de reținere: 0,4 N·m frână de reținere

Dimensiune flanșă motor: 40 mm

Număr de suporturi motor: 2

Cuplu constant: 0,26 N·m/A la 120 °C

Forță contraelectromotoare constantă: 18 V/krpm la 20 °C Număr de poli ai motorului: 5,0 Inerție rotor: 0,0588 kg·cm² Rezistență stator: 11,6 Ohm la 20 °C Inductanță stator: 6,4 mH la 20 °C

Constantă de timp electrică a statorului: 1,1 ms la 20 °C

Forță axială maximă Fa: 0,2 × Fr

Putere de acționare a frânei: 5,8 W Tip de răcire: Convecție naturală Lungime: 119,4 mm Diametru colier de centrare: 30 mm Adâncime colier de centrare: 2,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 4,5 mm Diametrul cercului orificiilor de montare: 46 mm Referință dimensiune: BSH0402P Eroare unghiulară: 0,08°

Date

Lățime

170 mm

Lungime

240 mm

Înălțime

110 mm

EAN prezentat

3606485467344

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

627 g/bucată

Numar articol

3606485467344
