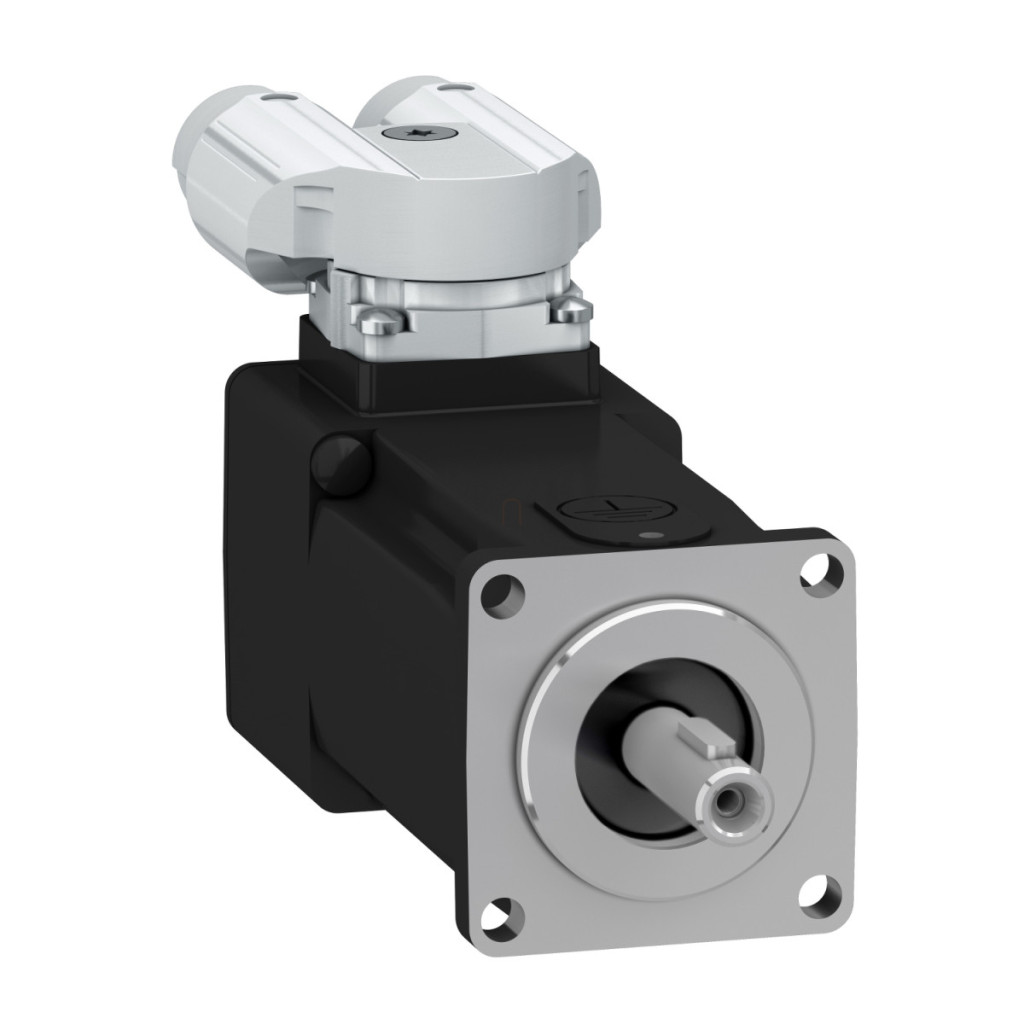

Servomotorul BSH0402P16A2A din seria Lexium 32 de la Schneider Electric este o unitate de acționare compactă și performantă, concepută pentru sarcini de automatizare industrială de precizie. Servomotorul BSH are o carcasă compactă de 40 mm, fiind ideal pentru aplicații care necesită economisirea spațiului, oferind în același timp performanțe excelente. Acest servomotor are parametri tehnici remarcabili. Cuplul său continuu este de 0,38 Nm, în timp ce cuplul său maxim poate ajunge la 1,37 Nm, ceea ce reprezintă de câteva ori valoarea nominală. Viteza sa nominală este de 9000 rpm, iar viteza mecanică maximă este de 10000 rpm, permițând poziționarea rapidă și mișcări dinamice. Puterea nominală de ieșire a motorului variază în funcție de controler: 275 W (480 V) sau 289 W (400 V) pentru alimentarea trifazată și 152 W (230 V) pentru alimentarea monofazată. Acești parametri fac motorul deosebit de potrivit pentru sarcini de mișcare de precizie, în care poziționarea precisă și răspunsul rapid sunt importante. Servomotorul BSH0402P16A2A are și alte caracteristici avantajoase. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului. Capătul arborelui are un design de blocare, care asigură o transmisie sigură a puterii. Motorul are un diametru al axului de 8 mm și o lungime de 25 mm, cu o lățime a canelurii de 12 mm. Feedback-ul servomotorului este asigurat de un sistem SinCos Hiperface cu o singură rotație, care oferă o rezoluție de 32768 puncte/rotație, permițând o poziționare extrem de precisă. Motorul poate fi montat cu o flanșă standard internațională și este echipat cu conectori rotativi în unghi drept. Motorul are dimensiuni compacte: o lungime totală de 93,4 mm, o dimensiune a flanșei de 40 mm și o greutate de numai 0,6 kg. Caracteristicile tehnice ale BSH0402P16A2A includ, de asemenea, un cuplu constant de 0,26 Nm/A (măsurat la 120 °C), o forță electromotoare inversă constantă de 18 V/rpm (la 20 °C) și 5 perechi de poli. Inerția rotorului motorului este de 0,0419 kg.cm², rezistența statorului este de 11,6 Ohm, iar inductanța statorului este de 6,4 mH (ambele măsurate la 20 °C). Motorul este răcit prin convecție naturală, nu are frână și nu are al doilea capăt al arborelui. Servomotoarele BSH sunt compatibile cu acționările Lexium 32, oferind o soluție completă pentru sarcinile de automatizare industrială. Acest servomotor este potrivit în special pentru aplicații industriale în care controlul precis al mișcării este important, cum ar fi mașini-unelte, mașini de ambalat, sisteme de manipulare a materialelor sau robotică. BSH0402P16A2A face parte din seria de servomotoare BSH de la Schneider Electric, care sunt clasificate în diferite categorii în funcție de dimensiune și performanță, permițând selectarea motorului potrivit pentru aplicație.
Schneider Electric Lexium 32 - BSH0402P16A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 10000 rpm
Cuplu de menținere continuu: 0,38 N.m (1,5 A pentru LXM32.U60N4, 480 V, trifazat)
Cuplu maxim: 1,37 N.m (1,5 A pentru LXM32.U60N4, 480 V, trifazat)
Putere nominală de ieșire: 275 W (1,5 A, 480 V, trifazat)
Cuplu nominal: 0,292 N.m (1,5 A, 480 V, trifazat)
Viteza nominală: 9000 rpm (1,5 A, 480 V, trifazat)
Capătul arborelui: Blocare
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 32768 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Gama de compatibilitate: Lexium 32
Tensiune maximă de alimentare: 400 V
Număr de faze: Trifazat
Curent continuu permanent: 1,5 A
Putere continuă maximă: 398 W
Curent maxim Irms: 6 A (la 480 V pentru LXM32.U60N4)
Curent continuu maxim: 1,5 A
Frecvență de comutare: 8 kHz
Al doilea ax: Fără capăt al doilea al arborelui
Date mecanice
Diametru arbore: 8 mm
Lungime arbore: 25 mm
Lățime zăvor: 12 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiune flanșă motor: 40 mm
Număr bobine motor: 2
Constantă de cuplu: 0,26 N.m/A la 120 °C
Constantă de tensiune: 18 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Cuplu de inerție de rotație: 0,0419 kg.cm²
Rezistența statorului: 11,6 Ohm la 20 °C
Inductanța statorului: 6,4 mH la 20 °C
Constanta de timp electrică a statorului: 1,1 ms la 20 °C
Forța axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime: 93,4 mm
Diametru colier de centrare: 30 mm
Adâncime colier de centrare: 2,5 mm Număr de orificii de montare: 4 Diametru orificii de montare: 4,5 mm Diametru distanță între orificii de montare: 46 mm
