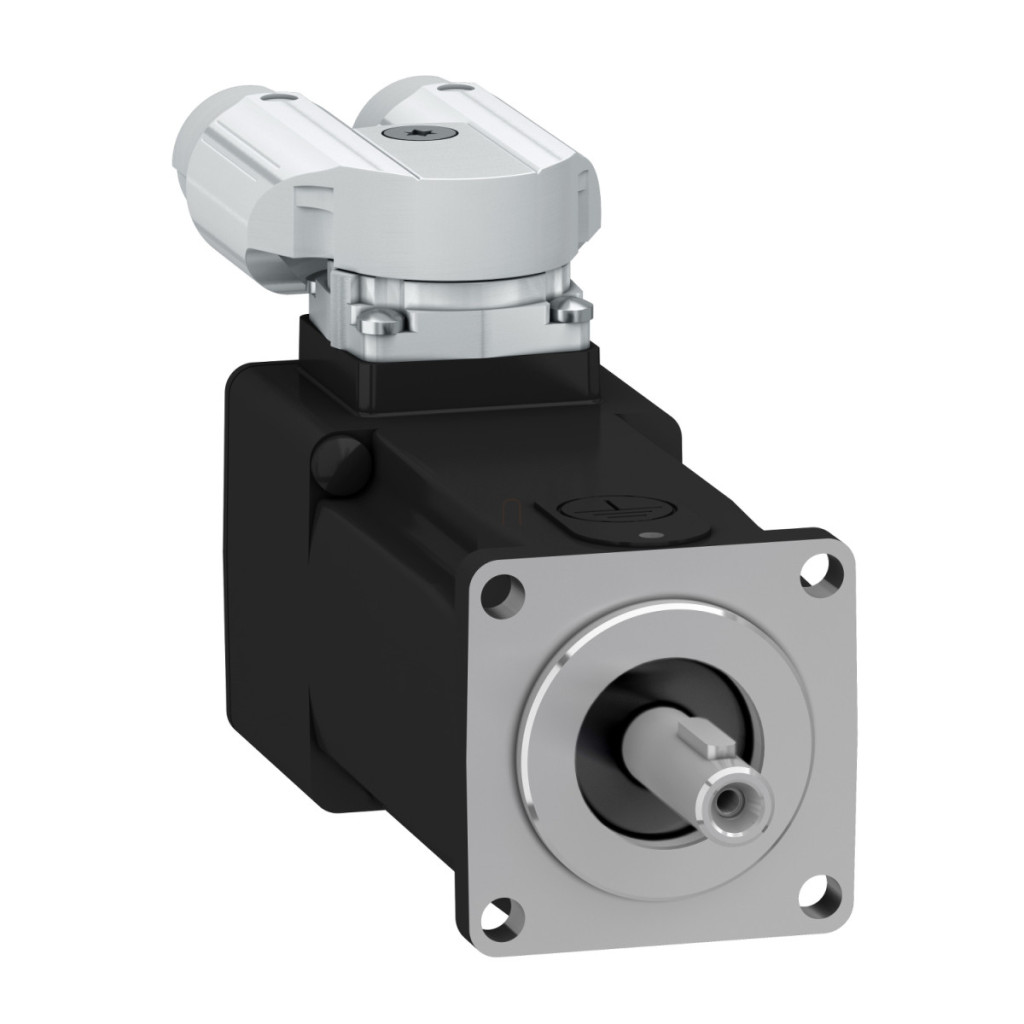

Schneider Electric Lexium 32 - BSH0402P17A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Lățime: 170 mm

Lungime: 240 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BSH0402P17A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH0402P17A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3606485467276
Price: 4449.45 RON
Availability: InStock

4 449,45 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul BSH0402P17A2A din familia de produse Schneider Electric Lexium 32 este o unitate de acționare compactă, de înaltă performanță, concepută pentru aplicații de control precis al mișcării. Acest servomotor BSH cu flanșă de 40 mm este alegerea perfectă pentru sarcini de automatizare industrială în care poziționarea precisă, rotația lină și funcționarea fiabilă sunt esențiale. Motorul BSH0402P17A2A are parametri tehnici remarcabili. Puterea sa nominală este de 289 W cu alimentare trifazată (400 V) și de 152 W cu alimentare monofazată (230 V). Motorul are un cuplu continuu de 0,38 Nm, în timp ce cuplul său maxim este de peste trei ori mai mare, oferind 1,37 Nm. Viteza nominală ridicată de 9000 rpm și viteza mecanică maximă de 10000 rpm permit o funcționare rapidă. Motorul are caracteristici dinamice excelente, susținute de un cuplu de inerție al rotorului de numai 0,0419 kg.cm² și o constantă de timp electrică a statorului de 1,1 ms. Precizia controlului rotațional este asigurată de rezoluția extrem de ridicată de 32768 puncte/rotație x 4096 rotații de feedback al vitezei, care permite o poziționare extrem de fină a motorului cu o precizie unghiulară de 0,08°. Designul mecanic al servomotorului BSH0402P17A2A este robust și versatil. Designul arborelui cu cheie, cu diametrul de 8 mm și lungimea de 25 mm, asigură o transmisie sigură și fără alunecare a puterii. Flancul standard internațional (flanc de 40 mm cu orificii de montare de 4 x 4,5 mm pe un cerc cu diametrul de 46 mm) asigură compatibilitatea cu majoritatea aplicațiilor industriale. Conectorii rotativi în unghi drept facilitează cablarea și permit instalarea flexibilă în diverse poziții de montare. Motorul are un grad de protecție IP50 standard, care protejează componentele interne de efectele nocive ale prafului. Datorită răcirii prin convecție naturală, nu este necesar un sistem de răcire suplimentar, ceea ce simplifică instalarea și reduce cerințele de întreținere. În ceea ce privește caracteristicile electrice, motorul BSH0402P17A2A dispune de feedback multi-turn SinCos Hiperface, care permite controlul precis al poziției și vitezei. Constanta de cuplu de 0,26 Nm/A, EMF invers constant de 18 V/krpm și rezistența statorului de 11,6 Ohm (la 20 °C) asigură o eficiență energetică optimă. Motorul funcționează la o frecvență de comutare de 8 kHz și are un curent continuu maxim de 1,5 A, în timp ce curentul de vârf poate ajunge până la 6 A atunci când este utilizat cu unitatea Lexium 32. Motorul este trifazat și poate fi utilizat cu diferite configurații de alimentare: trifazată de 480 V sau 400 V sau monofazată de 230 V. Motorul BSH0402P17A2A funcționează perfect cu familia de acționări Lexium 32, în special cu modelele LXM32.U60N4 și LXM32.U45M2, cu care oferă performanțe optime.

Schneider Electric Lexium 32 - BSH0402P17A2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 10000 rpm

Cuplu de menținere continuu: 0,38 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat; 0,38 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat; 0,38 N.m pentru LXM32.U45M2 la 1,5 A, 230 V, monofazat

Cuplu maxim: 1,37 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat; 1,37 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat; 1,37 N.m pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Putere nominală de ieșire: 275 W pentru LXM32.U60N4 1,5 A, 480 V, trifazat; 289 W pentru LXM32.U60N4 1,5 A, 400 V, trifazat; 152 W pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Cuplu nominal: 0,292 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat; 0,307 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat; 0,364 N.m pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Viteza nominală: 9000 rpm pentru LXM32.U60N4 1,5 A, 480 V, trifazat; 9000 rpm pentru LXM32.U60N4 1,5 A, 400 V, trifazat; 4000 rpm pentru LXM32.U45M2 1,5 A, 230 V, monofazat

Capătul arborelui: Blocare

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 32768 puncte/rotație x 4096 rotații

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Domeniu de compatibilitate: Lexium 32

Tensiune maximă de alimentare: 400 V

Număr de faze de rețea: Trifazat

Curent continuu permanent: 1,5 A

Putere continuă maximă: 398 W

Curent maxim Irms: 6 A pentru LXM32.U60N4 la 480 V; 6 A pentru LXM32.U60N4 la 400 V; 6 A pentru LXM32.U45M2 la 230 V

Curent continuu maxim: 1,5 A

Frecvență de comutare: 8 kHz

Al doilea ax: A doua axă fără capăt

Diametru arbore: 8 mm

Lungime arbore: 25 mm

Lățime zăvor: 12 mm

Tip feedback: Multi-turn SinCos Hiperface

Dimensiune flanșă motor: 40 mm

Număr de stivuire motor: 2

Constantă de cuplu: 0,26 N.m/A la 120 °C

Constantă EMF inversă: 18 V/krpm la 20 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție rotativă: 0,0419 kg.cm²

Rezistență stator: 11,6 Ohm la 20 °C

Inductanța statorului: 6,4 mH la 20 °C

Constanta de timp electrică a statorului: 1,1 ms la 20 °C

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 93,4 mm

Diametru colier de centrare: 30 mm

Adâncime colier de centrare: 2,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 4,5 mm

Diametru cerc orificiu de montare: 46 mm

Greutate netă: 0,6 kg

Referință dimensiune: BSH0402P

Număr de faze de alimentare: 3

Precizie unghiulară: 0,08 °

Temperatura cuprului la cald: 120 °C

Temperatura magnetului la cald: 100 °C

Temperatura magnetului la temperatura camerei: 20 °C

Date

Lățime

170 mm

Lungime

240 mm

Înălțime

110 mm

EAN prezentat

3606485467276

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

627 g/bucată

Numar articol

3606485467276
