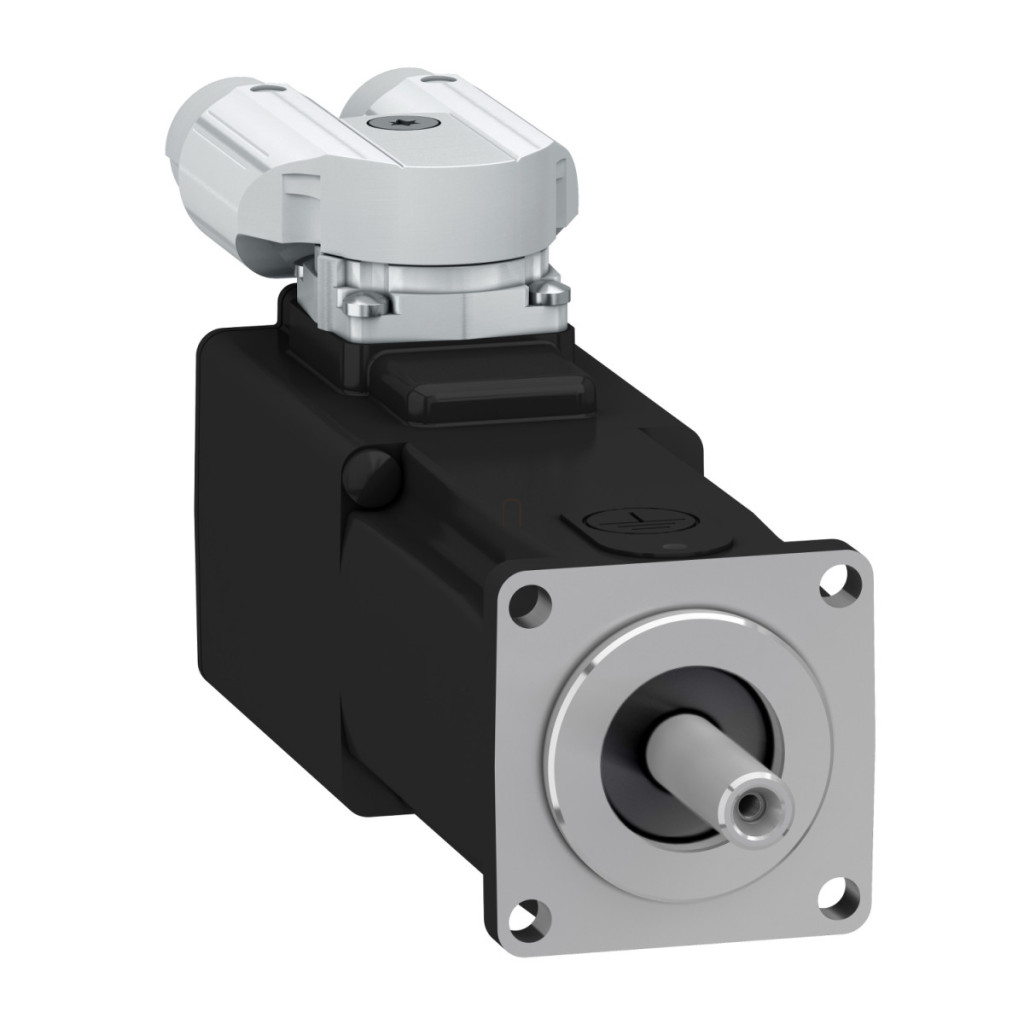

Servomotorul Schneider Electric Lexium 32 - BSH0402P27F2A este un dispozitiv compact și puternic, care reprezintă alegerea perfectă pentru aplicații de automatizare industrială care necesită un control precis al mișcării. Acest servomotor din seria BSH de 40 mm oferă o soluție excelentă pentru domeniile în care poziționarea precisă și controlul vitezei sunt cerințe esențiale în procesele de fabricație. Servomotorul BSH0402P27F2A are un cuplu continuu de 0,38 Nm, în timp ce cuplul său maxim ajunge la 1,37 Nm, oferind performanțe remarcabile în diverse condiții de încărcare. Motorul are o viteză mecanică maximă de 10.000 rpm și o viteză nominală de 9.000 rpm cu o sursă de alimentare trifazată de 400V sau 480V. Puterea nominală de ieșire variază între 275 și 289 W, în funcție de servomotorul Lexium 32 selectat. Servomotorul are protecție IP65, care oferă o protecție excelentă împotriva prafului și umezelii, asigurând o funcționare fiabilă chiar și în medii industriale dure. Modelul BSH0402P27F2A are un capăt de arbore neted cu un diametru de 8 mm și o lungime a arborelui de 25 mm. Sistemul de feedback al motorului este SinCos Hiperface multiturn, care oferă o rezoluție de 32768 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Motorul are, de asemenea, o frână încorporată cu un cuplu de reținere de 0,4 Nm, asigurând oprirea și menținerea poziției în condiții de siguranță. Puterea de frânare a frânei este de 5,8 W. Servomotorul poate fi montat cu o flanșă standard internațională și este echipat cu conectori rotativi în unghi drept, ceea ce facilitează instalarea în diverse configurații. Parametrii tehnici suplimentari ai servomotorului BSH0402P27F2A includ o constantă de cuplu de 0,26 N.m/A la 120 °C, o constantă a forței electromotoare contrare de 18 V/rpm la 20 °C, un număr de poli al motorului de 5,0 și o inerție a rotorului de 0,0588 kg.cm². Rezistența statorului este de 11,6 Ohm, inductanța este de 6,4 mH, iar constanta de timp electrică este de 1,1 ms la 20 °C. Motorul are răcire prin convecție naturală și o lungime totală de 119,4 mm. Motorul are o dimensiune a flanșei de 40 mm, un diametru al colierului de centrare de 30 mm și o adâncime de 2,5 mm. Există 4 orificii de montare cu un diametru de 4,5 mm și un diametru al cercului orificiilor de 46 mm. Servomotorul are o eroare de precizie unghiulară de numai 0,08°, ceea ce asigură o funcționare extrem de precisă. Motorul este compatibil cu servomotoarele Lexium 32, are o tensiune maximă de alimentare de 400 V și 3 faze de rețea. Curentul constant continuu este de 1,5 A, iar curentul maxim este de 6 A. Frecvența de comutare este de 8 kHz, ceea ce permite un control fin al mișcării.
Schneider Electric Lexium 32 - BSH0402P27F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP65, fără blocare, cu frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 10000 rpm
Cuplu de menținere continuu: 0,38 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazic
0,38 N.m pentru LXM32.U60N4 1,5 A, 400 V, trifazat
0,38 N.m pentru LXM32.U45M2 la 1,5 A, 230 V, monofazat
Cuplu maxim în regim permanent: 1,37 N.m pentru LXM32.U60N4 la 1,5 A, 480 V, trifazat
1,37 N.m Pentru LXM32.U60N4 1,5 A, 400 V, trifazat
1,37 N.m Pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Putere nominală de ieșire: 275 W pentru LXM32.U60N4 1,5 A, 480 V, trifazat
289 W pentru LXM32.U60N4 1,5 A, 400 V, trifazat
152 W pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Cuplu nominal: 0,292 N.m pentru LXM32.U60N4 1,5 A, 480 V, trifazat
0,307 N.m Pentru LXM32.U60N4 1,5 A, 400 V, trifazat
0,364 N.m Pentru LXM32.U45M2 1,5 A, 230 V, monofazat
Viteza nominală: 9000 rpm pentru LXM32.U60N4 1,5 A, 480 V, trifazat
9000 rpm Pentru LXM32.U60N4: 1,5 A, 400 V, trifazat
4000 rpm Pentru LXM32.U45M2: 1,5 A, 230 V, monofazat
Capătul arborelui: Arborele neted
Grad de protecție IP: Standard IP65
Rezoluție feedback viteză: 32768 puncte/rotație × 4096 rotații
Frână de reținere: Da
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Domeniu de compatibilitate: Lexium 32
Tensiune maximă de alimentare: 400 V
Număr de faze de rețea: Trifazat
Curent constant continuu: 1,5 A
Putere continuă maximă: 398 W
Curent maxim Irms: 6 A pentru LXM32.U60N4 la 480 V
6 A pentru LXM32.U60N4 la 400 V
6 A pentru LXM32.U45M2 la 230 V
Curent continuu maxim: 1,5 A
Frecvență de comutare: 8 kHz
Al doilea arbore: Fără al doilea capăt al arborelui
Diametru arbore: 8 mm
Lungime arbore: 25 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: 0,4 N.m frână de reținere
Dimensiunea flanșei motorului: 40 mm
Număr de bobine ale motorului: 2
Cuplu constant: 0,26 N.m/A la 120 °C
Forță electromotoare constantă: 18 V/krpm la 20 °C
Număr de poli ai motorului: 5,0
Inerție rotor: 0,0588 kg.cm²
Rezistența statorului: 11,6 Ohm la 20 °C
Inductanța statorului: 6,4 mH la 20 °C
Constanta de timp electrică a statorului: 1,1 ms la 20 °C
Forță axială maximă Fa: 0,2 x Fr
Putere de acționare a frânei: 5,8 W
Tip de răcire: Convecție naturală
Lungime: 119,4 mm
Diametrul colierului de centrare: 30 mm
Adâncimea colierului de centrare: 2,5 mm
Număr de orificii de montare: 4
Diametrul orificiilor de fixare: 4,5 mm
Diametrul cercului orificiilor de fixare: 46 mm
Greutate netă: 0,8 kg
Referință dimensiune: BSH0402P
Eroare de precizie unghiulară: 0,08°
