Schneider Electric Lexium 32 - BSH0402P36F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP65, cu blocare, frână, pentru 32 servomotoare

Lățime: 170 mm

Lungime: 240 mm

Înălțime: 110 mm

Comandă specială

Schneider Electric Lexium 32 - BSH0402P36F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP65, cu blocare, frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH0402P36F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP65, cu blocare, frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3606485467337
Price: 4837.7 RON
Availability: InStock

4 837,70 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

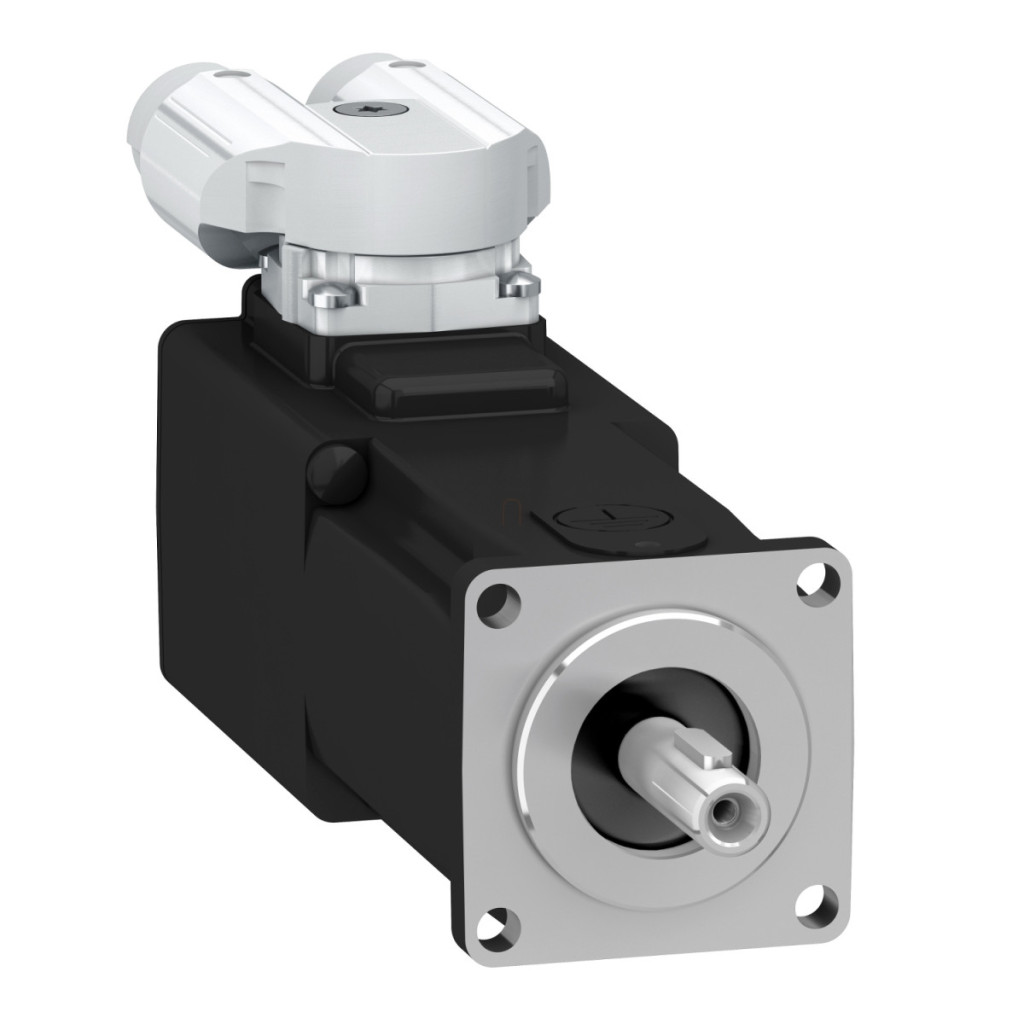

Servomotorul Schneider Electric BSH0402P36F2A face parte din familia de motoare Lexium 32, care se remarcă pe piață prin designul compact și caracteristicile excelente de performanță. Acest motor cu flanșă de 40 mm este alegerea ideală pentru aplicații care necesită poziționare precisă, control precis al vitezei și caracteristici excelente de cuplu într-un spațiu de instalare limitat. Servomotorul BSH0402P36F2A oferă un cuplu continuu de 0,38 Nm și un cuplu maxim de 1,37 Nm, fiind ideal pentru sarcini de automatizare mai mici care necesită o precizie ridicată. Viteza nominală de 9000 rpm permite motorului să funcționeze eficient chiar și în aplicații de mare viteză. Puterea nominală de ieșire a motorului este de 275 W (cu unitatea LXM32.U60N4 la 480 V) 289 W (cu unitatea LXM32.U60N4 la 400 V) și 152 W (cu unitatea LXM32.U45M2 la 230 V), ceea ce îl face ideal pentru utilizarea într-o varietate de medii de alimentare cu energie electrică. Servomotorul BSH0402P36F2A are 16 Sincos cu feedback cu o singură rotație și o rezoluție de 32768 puncte/rotație, asigurând o precizie excepțională de poziționare. Gradul de protecție IP65 al motorului permite utilizarea acestuia în medii în care pot fi prezente praf și umiditate. Frâna integrată (cu un cuplu de reținere de 0,4 Nm) oferă siguranță suplimentară prin oprirea motorului și menținerea acestuia în poziție chiar și în cazul unei întreruperi de curent. Arborele blocat (diametru de 8 mm, lungime de 25 mm, lățime de blocare de 12 mm) asigură o transmisie fiabilă a puterii. Parametrii tehnici ai motorului includ, de asemenea, o constantă de cuplu de 0,26 Nm/A la 120 °C, o constantă de forță contraelectromotoare de 18 V/krpm la 20 °C, o rezistență a statorului de 11,6 Ohm și o inductanță a statorului de 6,4 mH. Cuplul de inerție al rotorului motorului este de 0,0588 kg·cm², ceea ce permite pornirea și oprirea rapidă. Răcirea prin convecție naturală simplifică instalarea, deoarece nu este necesar un sistem de răcire suplimentar. Motorul are o lungime totală de 119,4 mm, dispune de o flanșă standard internațională și este echipat cu conectori rotativi în unghi drept pentru o conectare electrică ușoară. Motorul cu 5 poli funcționează cu o precizie a erorii unghiulare de 0,08°, ceea ce este excelent pentru aplicații de precizie.

Schneider Electric Lexium 32 - BSH0402P36F2A - Servomotor BSH, 40 mm, max. 275 W, 0,38 Nm, IP65, cu blocare, frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 10000 rpm

Cuplu continuu: 0,38 N.m pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
0,38 N.m pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
0,38 N.m pentru LXM32.U45M2 cu 1,5 A, 230 V, alimentare monofazată

Cuplu maxim: 1,37 N.m pentru LXM32.U60N4 cu 1,5 A, 480 V, alimentare trifazată
1,37 N.m pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
1,37 N.m pentru LXM32.U45M2 1,5 A, 230 V, alimentare monofazată

Putere nominală de ieșire: 275 W pentru LXM32.U60N4 cu 1,5 A, 480 V, alimentare trifazată
289 W pentru LXM32.U60N4 cu 1,5 A, 400 V, alimentare trifazată
152 W pentru LXM32.U45M2 cu 1,5 A, 230 V, alimentare monofazată

Cuplu nominal: 0,292 N.m pentru LXM32.U60N4 cu 1,5 A, 480 V, alimentare trifazată
0,307 N.m pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
0,364 N.m pentru LXM32.U45M2 1,5 A, 230 V, alimentare monofazată

Viteza nominală: 9000 rpm Pentru LXM32.U60N4 1,5 A, 480 V, alimentare trifazată
9000 rpm pentru LXM32.U60N4 1,5 A, 400 V, alimentare trifazată
4000 rpm pentru LXM32.U45M2 1,5 A, 230 V, alimentare monofazată

Capătul arborelui: Blocat

Grad de protecție IP: Standard IP65

Rezoluție feedback viteză: 32768 puncte/rotație

Frână de reținere: Da

Suport de montare: Flanșă conform standardului internațional

Conexiune electrică: Conectori rotativi în unghi drept

Informații suplimentare

Gama de compatibilitate: Lexium 32

Tensiune maximă de alimentare: 400 V

Număr de faze de rețea: Trifazic

Curent continuu: 1,5 A

Putere continuă maximă: 398 W

Curent maxim Irms: 6 A pentru LXM32.U60N4 la 480 V
6 A pentru LXM32.U60N4 la 400 V
6 A pentru LXM32.U45M2 la 230 V

Curent constant maxim: 1,5 A

Frecvență de comutare: 8 kHz

Al doilea ax: A doua axă fără capăt

Diametru arbore: 8 mm

Lungime arbore: 25 mm

Lățime zăvor: 12 mm

Tip de feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: 0,4 N.m frână de reținere

Dimensiunea flanșei motorului: 40 mm

Număr de bobine motor: 2

Constantă de cuplu: 0,26 N.m/A la 120 °C

Constanta forței electromagnetice contrare: 18 V/krpm la 20 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al părții rotative: 0,0588 kg.cm²

Rezistența statorului: 11,6 Ohm la 20 °C

Inductanța statorului: 6,4 mH la 20 °C

Constanta de timp electrică a statorului: 1,1 ms la 20 °C

Forță axială maximă Fa: 0,2 x Fr

Putere de frânare: 5,8 W

Tip de răcire: Convecție naturală

Lungime: 119,4 mm

Diametrul colierului de centrare: 30 mm

Adâncimea colierului de centrare: 2,5 mm

Număr de orificii de fixare: 4

Diametrul orificiului de fixare: 4,5 mm

Diametrul circular al orificiilor de montare: 46 mm

Referință dimensiune: BSH0402P

Precizie eroare unghiulară: 0,08°

Date

Lățime

170 mm

Lungime

240 mm

Înălțime

110 mm

EAN prezentat

3606485467337

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

627 g/bucată

Numar articol

3606485467337
