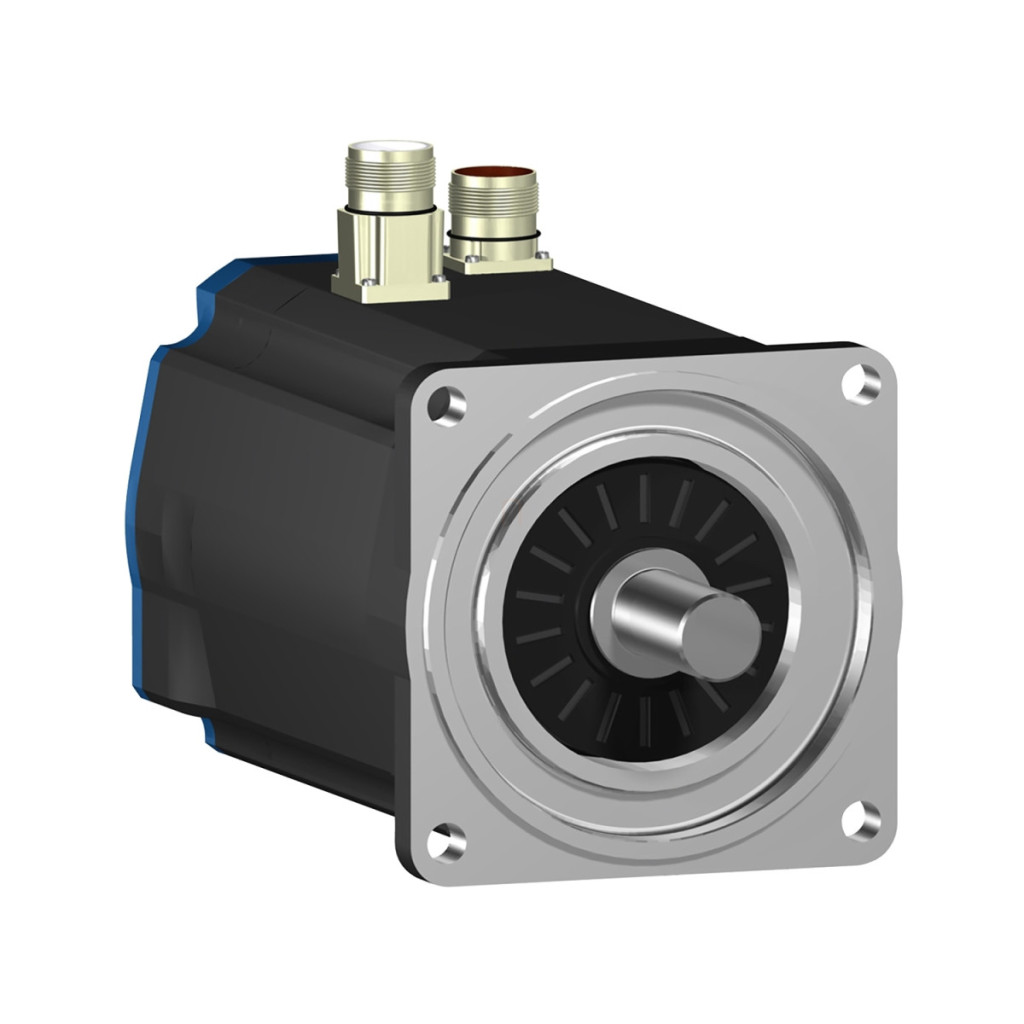

Servomotorul Schneider Electric BSH1402T11A2P este un motor electric de înaltă performanță din familia de produse Lexium 32, oferind caracteristici excelente de cuplu și viteză. Acest model este special conceput pentru sarcini de mișcare de precizie, în care poziționarea exactă și performanța dinamică sunt cerințe esențiale. Modelul BSH1402T11A2P are o dimensiune a motorului de 140 mm, un design cu arbore blocat și o versiune fără frână, ceea ce îl face potrivit pentru o gamă largă de aplicații industriale. Servomotorul Lexium 32 are parametri tehnici remarcabili. Viteza sa mecanică maximă ajunge la 4000 rpm, în timp ce viteza nominală de funcționare este de 3000 rpm. De asemenea, oferă valori remarcabile ale cuplului: cuplul său continuu în repaus poate ajunge până la 19,5 Nm (cu acționare LXM32.D72N4, 24 A, alimentare trifazată 400/480 V), în timp ce cuplul său maxim în aceeași configurație poate ajunge până la 59,3 Nm. Cuplul nominal al motorului este de 12,3 Nm (la 400/480 V) sau 9,2 Nm (la 200-240 V), iar puterea nominală este de 3900 W sau 2900 W, în funcție de tensiunea de alimentare. Caracteristicile speciale ale modelului BSH1402T11A2P includ sistemul de feedback SinCos Hiperface cu o singură rotație, care permite o poziționare extrem de precisă, cu o rezoluție de 131072 puncte/rotație și o eroare unghiulară de numai 1,4°. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, în timp ce designul său compact și răcirea prin convecție naturală asigură o instalare și întreținere ușoară. Motorul are un diametru al arborelui de 24 mm, o lungime a arborelui de 50 mm și o dimensiune a canelurii de 40 mm, permițând conectarea standard la elementele acționate. Motorul cântărește 16,6 kg și are o lungime totală de 272,5 mm. Cuplul de inerție al rotorului este de 12,68 kgcm², permițând pornirea și oprirea rapidă. BSH1402T11A2P este compatibil cu familiile de acționări Lexium 05 și Lexium 32, indiferent dacă sunt acționări LXM05 sau LXM32. Cu aceste acționări, acesta oferă caracteristici de funcționare optime pe întreaga gamă de viteze, așa cum se ilustrează în curbele detaliate de cuplu/viteză din fișa tehnică a produsului. Motorul este trifazat, cu o tensiune maximă de alimentare de 480 V. Caracteristicile sale electrice includ o constantă de cuplu de 0,87 Nm/A (la 120 °C), Constanta forței contraelectromotoare de 101 V/krpm, rezistența statorului de 0,6 Ohm și inductanța statorului de 7,4 mH (la 20 °C). Constanta de timp electrică a statorului este de 12,1 ms. Frecvența sa de comutare este de 8 kHz, curentul său continuu fără sarcină este de 22,5 A, iar curentul său maxim este de 72-75,2 A, în funcție de model.
Date tehnice BSH1402T11A2P
Specificații generale
Denumire scurtă dispozitiv: BSH
Tip produs sau componentă: Servomotor
Viteză mecanică maximă: 4000 rpm
Date de performanță
Cuplu de menținere continuu: 19,5 Nm (LXM32.D72N4, 24 A, 400 V și 480 V), 14,4 Nm (LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X, 200...240 V)
Cuplu maxim de menținere: 59,3 N·m (LXM32.D72N4, 24 A, 400 V și 480 V), 24,56 N·m (LXM05AD42M3X, LXM05BD42M3X, 200.....240 V)
Putere nominală de ieșire: 3900 W (LXM32.D72N4, 24 A, 400 V și 480 V), 2900 W (LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X, pentru 200...240 V)
Cuplu nominal: 12,3 N·m (LXM32.D72N4, 24 A, 400 V și 480 V), 9,2 Nm (LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X, 200...240 V)
Viteza nominală: 3000 rpm
Caracteristici electrice
Curent staționar continuu: 22,5 A
Curent maxim: 72 A (LXM32.D72N4), 75,2 A (seria LXM05)
Curent maxim continuu: 75,2 A
Frecvență de comutare: 8 kHz
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trifazat
Constanta de cuplu: 0,87 N·m/A (la 120 °C)
Constanta EMF inversă: 101 V/krpm (la 120 °C)
Rezistența statorului: 0,6 Ohm (la 20 °C)
Inductanța statorului: 7,4 mH (la 20 °C)
Constanta de timp electrică a statorului: 12,1 ms (la 20 °C)
Caracteristici mecanice
Design arbore: Blocat
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime zăvor: 40 mm
Cuplu de inerție al părții rotative: 12,68 kg.cm²
Forță radială maximă Fr: 1680 N (la 3000 rpm), 1930 N (la 2000 rpm), 2430 N (la 1000 rpm)
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Lungime totală: 272,5 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de montare: 4
Diametru orificiu de montare: 11 mm
Diametru cerc orificii de montare: 165 mm
Dimensiune margine motor: 140 mm
Număr de stive motor: 2
Feedback și protecție
Tip feedback: SinCos Hiperface cu o singură rotație
Rezoluție feedback viteză: 131072 puncte/rotație
Punct de eroare unghiulară: 1,4°
Grad de protecție IP: standard IP50
Frână de reținere: Niciuna
Conexiune și compatibilitate
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori rotativi cu unghi drept
Compatibilitate produs: LXM05AD42M3X, LXM05BD42M3X, LXM05CD42M3X (200...240 V trifazat), LXM32.D72N4
Compatibilitate gamă: Lexium 05, Lexium 32
