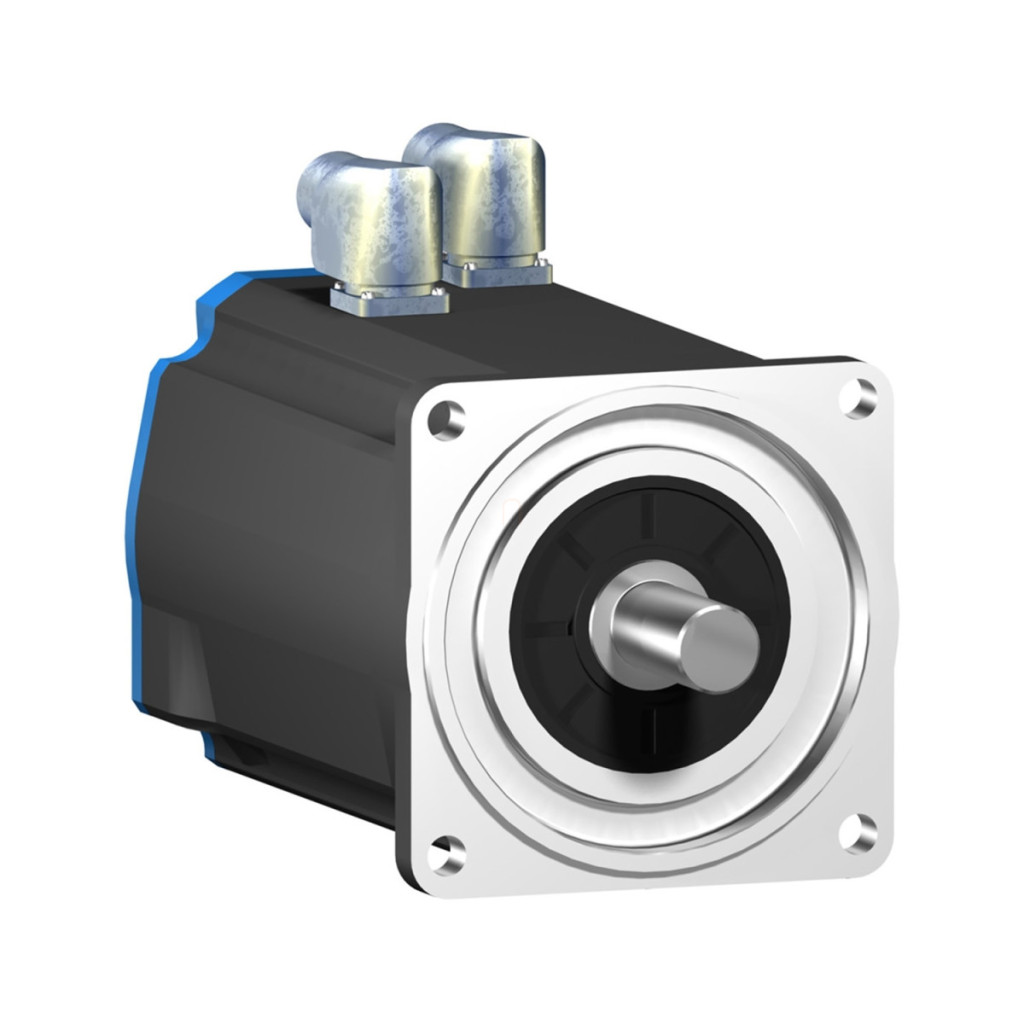

Servomotorul Schneider Electric BSH1403T12F2P este o unitate de acționare de ultimă generație din familia de produse Lexium 32, care se remarcă pe piață prin cuplul și performanțele sale excepționale. Acest servomotor de 140 mm este alegerea ideală pentru aplicații industriale de precizie, în care poziționarea exactă și funcționarea fiabilă sunt esențiale. Motorul BSH1403T12F2P oferă un cuplu continuu de 27,8 Nm, în timp ce cuplul său maxim este de 90,2 Nm, garantând o capacitate de pornire remarcabilă și o capacitate de suprasarcină pe termen scurt. La o viteză nominală de 3000 rpm, acesta oferă o putere nominală de 4100 W, asigurând o funcționare eficientă în aplicații de mare putere. Viteza mecanică maximă este de 4800 rpm, permițând o aplicare flexibilă. Motorul este compatibil cu unitățile LXM32.D72N4 pentru surse de alimentare trifazate de 400 V și 480 V. Arborele motorului are un design canelat, care asigură o transmisie de putere fiabilă și fără alunecare. Arborele are un diametru de 24 mm și o lungime de 50 mm, iar canelura de blocare are o lățime de 8 mm. Motorul are o frână de reținere încorporată care oferă un cuplu de reținere de 36 Nm, împiedicând mișcarea nedorită a motorului atunci când este oprit sau în cazul unei opriri de urgență. Puterea de control a frânei este de 26 W. Feedback-ul motorului este asigurat de un encoder Multiturn SinCos Hiperface de înaltă precizie, care oferă o rezoluție de 131072 puncte/rotație × 4096 rotații, permițând o poziționare extrem de precisă. Motorul BSH1403T12F2P are un grad de protecție standard IP50, care oferă o protecție adecvată împotriva prafului și a altor contaminanți. Răcirea sa prin convecție naturală permite o funcționare ușoară. Motorul are 5 poli, un cuplu de inerție al rotorului de 14,48 kg·cm², o rezistență a statorului de 0,4 Ohm la 20 °C și o inductanță a statorului de 1,35 mH. Constanta cuplului motorului este de 1,25 Nm/A la 120 °C, în timp ce constanta forței motorului electric posterior este de 105 V/krpm. Un avantaj suplimentar este utilizarea conectorilor rotativi în unghi drept, care facilitează instalarea și cablarea în diverse poziții de montare. Montarea se efectuează în conformitate cu standardele internaționale, utilizând patru orificii cu diametrul de 11 mm dispuse în cerc cu un diametru de 165 mm. BSH1403T12F2P este recomandat în special pentru sarcini de automatizare industrială care necesită poziționare de înaltă precizie, mișcări repetitive sau cuplu semnificativ, cum ar fi mașini de ambalat, echipamente de manipulare a materialelor sau centre de prelucrare.
Date tehnice BSH1403T12F2P
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau componentului: Servomotor
Viteza mecanică maximă: 4800 rpm
Cuplu continuu: 27,8 Nm (24 A pentru LXM32.D72N4, 400 V, trifazat)
Cuplu maxim: 90,2 Nm (24 A, 400 V, trifazat)
Putere nominală de ieșire: 4100 W (pentru LXM32.D72N4 la 24 A, 400 V, trifazat)
Cuplu nominal: 12,9 Nm (24 A, 400 V, trifazat)
Viteza nominală: 3000 rpm (pentru LXM32.D72N4 24 A, 400 V, trifazat)
Opțiuni de combinare a produselor: LXM32.D72N4 400 V trifazat, LXM32.D72N4 480 V trifazat
Capătul arborelui: Blocare
Grad de protecție IP: Standard IP50
Rezoluție feedback viteză: 131.072 puncte/rotație × 4.096 rotații
Frână de reținere: Încorporată
Suport de montare: Standard internațional
Conexiune electrică: Conectori rotativi în unghi drept
Informații suplimentare
Compatibilitate cu familia de produse: Lexium 32
Tensiune maximă de alimentare: 480 V
Număr de faze de rețea: Trei faze
Curent continuu de repaus: 22,3 A
Putere continuă maximă: 3,3 W
Curent maxim Irms: 72 A pentru LXM32.D72N4
Curent continuu maxim: 81,3 A
Frecvență de comutare: 8 kHz
Al doilea ax: Fără al doilea capăt al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime blocare: 40 mm
Tip feedback: Multiturn SinCos Hiperface
Cuplu de reținere: frână de reținere 36 N·m
Dimensiune flanșă motor: 140 mm
Număr de stive motor: 3
Cuplu constant: 1,25 N·m/A la 120 °C
EMF invers constant: 105 V/krpm la 120 °C
Număr de poli ai motorului: 5
Cuplu de inerție rotativă: 14,48 kg·cm²
Rezistența statorului: 0,4 Ohm la 20 °C
Inductanța statorului: 1,35 mH la 20 °C
Constanta de timp electrică a statorului: 12,75 ms la 20 °C
Forța radială maximă Fr: 1780 N la 3000 rpm, 2030 N la 2000 rpm, 2560 N la 1000 rpm
Forță axială maximă Fa: 0,2 × Fr
Putere de frânare: 26 W
Tip de răcire: Convecție naturală
Lungime: 365,5 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametru orificiu de montare: 11 mm Diametru cerc orificii de montare: 165 mm Greutate netă: 23 kg Referință dimensiune: BSH1403T Eroare unghiulară [în grade]: 0,5 23 kg
Referință dimensiune: BSH1403T
Eroare unghiulară [în grade]: 1,4°
