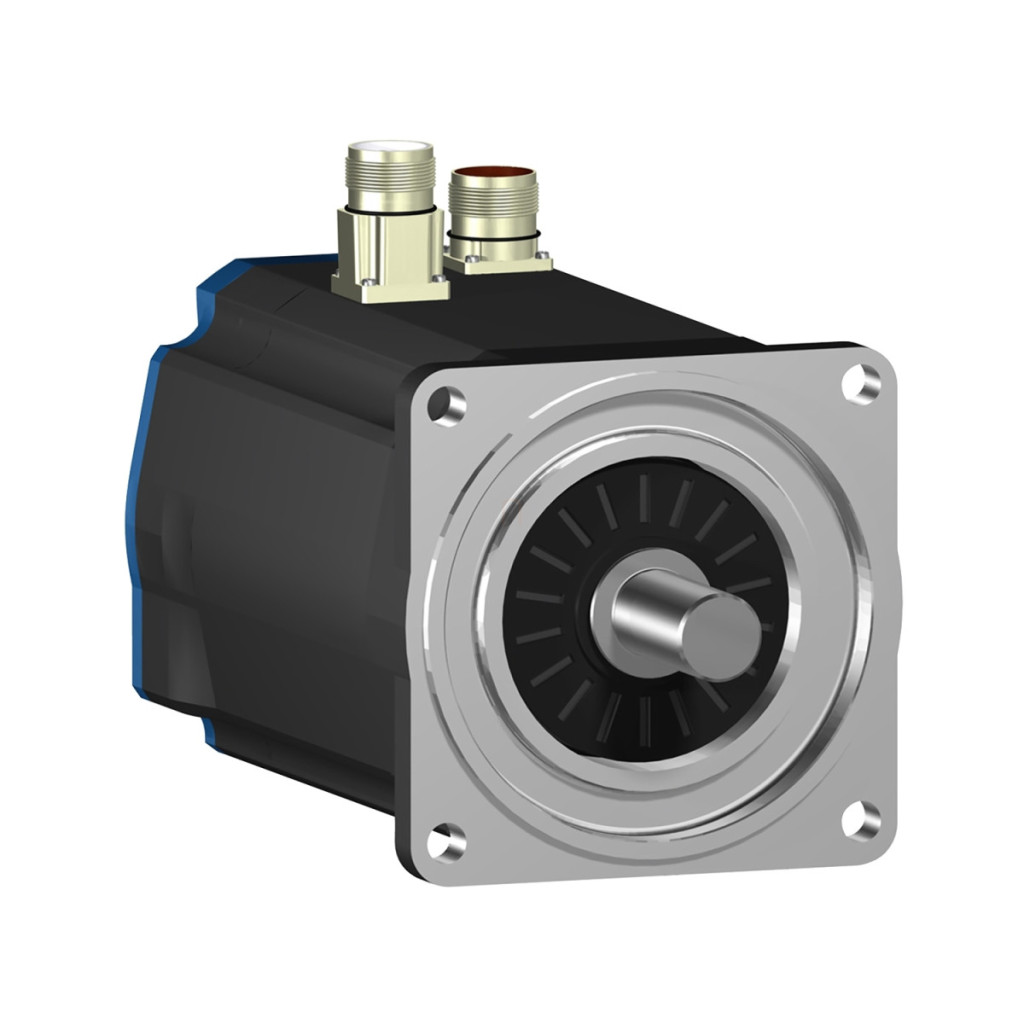

Servomotorul Schneider Electric BSH1404P01A1P este un produs de înaltă performanță din seria Lexium 32, oferind o soluție optimă pentru aplicații industriale de precizie. Acest motor cu flanșă de 140 mm oferă performanțe remarcabile, poate fi utilizat la viteze de până la 4000 rpm și poate funcționa la diferite niveluri de tensiune. Servomotorul BSH1404P01A1P are parametri tehnici impresionanți: cuplul său continuu variază între 32,1 și 33,4 Nm, în funcție de unitatea de acționare utilizată, în timp ce cuplul său maxim poate ajunge până la 103,6 Nm atunci când este combinat cu servoacționarea LXM32.D72N4. Puterea nominală de ieșire este remarcabilă, ajungând până la 5000 W, în timp ce cuplul nominal variază între 10,8 și 19 Nm, în funcție de acționarea selectată. Viteza nominală este cuprinsă între 2500 și 3000 rpm, ceea ce face ca motorul să fie ideal pentru aplicații în care sunt necesare dinamici ridicate, pe lângă poziționarea precisă. Motorul este echipat cu conectori drepți și are clasa de protecție IP50, care oferă o protecție adecvată în medii industriale uscate. Capătul arborelui este neted, fără filet, cu un diametru de 24 mm și o lungime de 50 mm. BSH1404P01A1P utilizează un feedback SinCos Hiperface cu o singură rotație, care oferă o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Motorul nu include o frână, ceea ce poate fi avantajos în aplicații în care nu este necesar un cuplu de reținere. Servomotorul BSH1404P01A1P este compatibil cu familiile de servomotoare Lexium 05 și Lexium 32, în special cu LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 (380-480 V trifazat) și LXM32.D72N4 (400 V sau 480 V trifazat). Motorul are o flanșă standard internațională, care facilitează instalarea și asigură interschimbabilitatea în diferite medii de aplicare. Motorul este răcit prin convecție naturală, ceea ce sporește fiabilitatea, deoarece nu există elemente de răcire în mișcare. Caracteristicile electrice ale dispozitivului sunt, de asemenea, demne de remarcat: curentul continuu staționar este de 21,3 A, curentul maxim poate fi de 72-95,6 A, în funcție de model. Constanta de cuplu este de 1,57 Nm/A la 120 °C, iar constanta EMF inversă este de 104 V/krpm. Rezistența statorului este de 0,28 Ohm la 20 °C, inductanța este de 2,035 mH, iar constanta de timp electrică este de 13,93 ms. Motorul are un design cu 5 poli și o inerție a rotorului de 23,7 kg×cm², ceea ce este avantajos în aplicații dinamice. Sarcina sa radială maximă depinde de viteză: 2660 N la 1000 rpm, 2110 N la 2000 rpm și 1840 N la 3000 rpm, în timp ce forța axială maximă este de 0,2 ori forța radială. Eroarea de precizie a motorului este de numai 1,4° când este măsurată la un unghi, ceea ce asigură o precizie remarcabilă în aplicațiile de poziționare.
Schneider Electric Lexium 32 - BSH1404P01A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Cuplu continuu:
33,4 N.m LXM32.D72N4 la 24 A, 400 V, trifazic
33,4 N.m LXM32.D72N4 la 24 A, 480 V, trifazat
32,1 N.m LXM05AD57N4, 380...480 V, trifazat
32,1 N.m LXM05BD57N4, 380...480 V, trifazat
32,1 N.m LXM05CD57N4, 380...480 V, trifazat
Cuplu maxim:
103,6 N.m LXM32.D72N4 la 24 A, 400 V, trifazat
103,6 N.m LXM32.D72N4 la 24 A, 480 V, trifazat
63,09 N.m LXM05AD57N4, 380...480 V, trifazat
63,09 N.m LXM05BD57N4, 380...480 V, trifazat
63,09 N.m LXM05CD57N4, 380...480 V, trifazat
Putere nominală de ieșire:
5000 W LXM32.D72N4 la 24 A, 400 V, trifazat
5000 W LXM32.D72N4 la 24 A, 480 V, trifazat
3400 W LXM05AD57N4, 380...480 V, trifazat
3400 W LXM05BD57N4, 380...480 V, trifazat
3400 W LXM05CD57N4, 380...480 V, trifazat
Caracteristici electrice
Număr de faze de rețea: Trifazat
Curent continuu staționar: 21,3 A
Putere continuă maximă: 4,33 W
Curent maxim Irms:
72 A pentru LXM32.D72N4
95,6 A pentru LXM05AD57N4
95,6 A pentru LXM05BD57N4
95,6 A pentru LXM05CD57N4
Curent continuu maxim: 95,6 A
Frecvență de comutare: 8 kHz
Constanta de cuplu: 1,57 N.m/A la 120 °C
Constanta EMF inversă: 104 V/krpm la 120 °C
Rezistența statorului: 0,28 Ohm la 20 °C
Inductanța statorului: 2,035 mH la 20 °C
Constanta de timp electrică a statorului: 13,93 ms la 20 °C
Caracteristici mecanice
Compatibilitate produs:
LXM05AD57N4 380...480 V trifazat
LXM05BD57N4 380...480 V trifazat
LXM05CD57N4 380...480 V trifazat
LXM32.D72N4 400 V trifazat
LXM32.D72N4 480 V trifazat
Capătul arborelui: Fără filet
Protecție IP: standard IP50
Rezoluție feedback viteză: 131072 puncte/rotație
Frână de reținere: Niciuna
Suport de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
Al doilea arbore: Fără capăt al doilea al arborelui
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Tip feedback: SinCos Hiperface cu o singură rotație
Dimensiunea flanșei motorului: 140 mm
Numărul de bobine ale motorului: 4
Numărul de poli ai motorului: 5,0
Inerția rotorului: 23,7 kg.cm²
Forță radială maximă Fr:
1840 N la 3000 rpm
2110 N la 2000 rpm
2660 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Dimensiuni
Lungime: 382,5 mm
Diametru margine de centrare: 130 mm
Adâncime margine de centrare: 3,5 mm
Număr de orificii de fixare: 4
Diametru găuri de fixare: 11 mm
Diametru cerc găuri de fixare: 165 mm
Greutate netă: 26 kg
Altele
Referință dimensionare: BSH1404P
Precizie eroare unghi: 1,4°
Tensiune maximă de alimentare: 480 V
