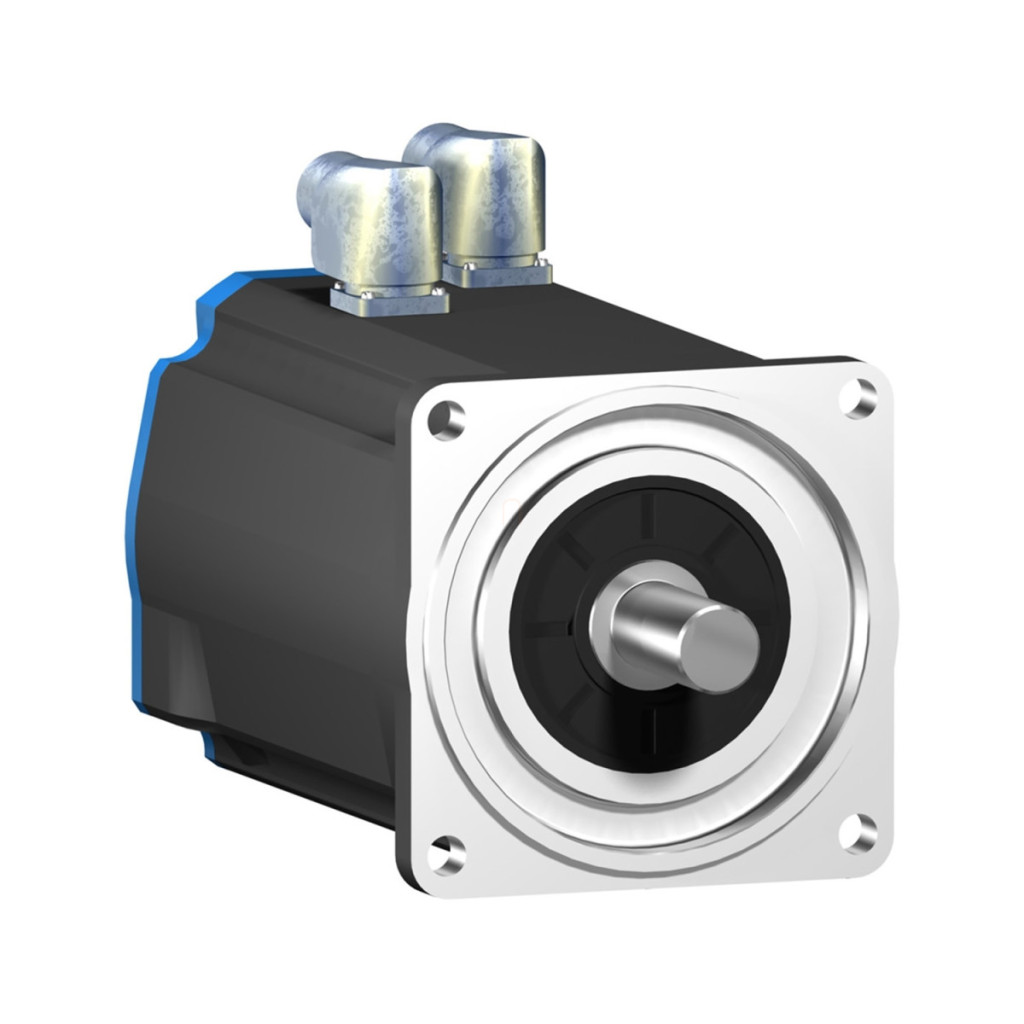

Schneider Electric Lexium 32 - BSH1404P01A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P01A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P01A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361409
Price: 13166.29 RON
Availability: InStock

13 166,29 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH1404P01A2P este un produs de înaltă performanță din seria Lexium 32, fiind o alegere excelentă pentru automatizarea industrială. Acest motor de calitate superioară este ideal pentru aplicații care necesită poziționare precisă și control al vitezei, în special în cazul în care este esențială o funcționare fiabilă și precisă. Modelul BSH1404P01A2P oferă performanțe remarcabile. Cuplul său maxim continuu este de 32,1 Nm atunci când este asociat cu seria Lexium 05 (modelele LXM05AD57N4, LXM05BD57N4 și LXM05CD57N4) și de 33,4 Nm cu seria Lexium 32 D72N4. Cuplul maxim al motorului este și mai impresionant: atunci când este asociat cu unitatea Lexium 32 D72N4, acesta poate atinge 103,6 Nm, în timp ce cu seria Lexium 05 oferă 63,09 Nm. Puterea sa nominală este de 3400 W (cu seria Lexium 05) sau de până la 5000 W (cu unitatea Lexium 32 D72N4), iar viteza sa nominală este de 3000 rpm cu seria Lexium 05 sau de 2500 rpm atunci când este combinat cu unitatea Lexium 32 D72N4. O atenție specială a fost acordată integrării mecanice și electronice în proiectarea motorului. Acesta are o flanșă standard internațională, care facilitează instalarea și integrarea în sistem. Dimensiunea flanșei motorului de 140 mm asigură o stabilitate optimă, în timp ce diametrul arborelui de 24 mm și lungimea arborelui de 50 mm permit o conexiune mecanică excelentă. Motorul are protecție standard IP50, oferind protecție adecvată împotriva prafului și a altor contaminanți. Modelul BSH1404P01A2P este echipat cu conectori rotativi în unghi drept, care facilitează cablarea și sporesc flexibilitatea instalării. Controlul precis al motorului este asigurat de sistemul de feedback cu o singură rotație SinCos Hiperface încorporat, care permite o precizie de poziționare remarcabilă, cu o rezoluție de 131072 puncte/rotație. Această tehnologie de feedback oferă o precizie unghiulară de 1,4°. Motorul are cinci poli și o inerție a rotorului de 23,7 kg.cm². În stare staționară, consumul de curent este de 21,3 A, în timp ce curentul maxim este de 72 A (pentru LXM32.D72N4) sau 95,6 A (pentru seria Lexium 05). Motorul BSH1404P01A2P este echipat cu răcire prin convecție naturală, care asigură o funcționare silențioasă și cerințe reduse de întreținere. Constanta de cuplu este de 1,57 N·m/A (la 120 °C), iar constanta EMF inversă este de 104 V/krpm (tot la 120 °C). Rezistența statorului motorului este de 0,28 Ohm (la 20 °C), inductanța sa este de 2,035 mH, iar constanta de timp electrică este de 13,93 ms. Acest motor este proiectat cu un capăt de arbore fără blocare și fără frână, fiind ideal pentru aplicații în care există deja sisteme de frânare externe sau blocare mecanică.

Schneider Electric Lexium 32 - BSH1404P01A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de reținere continuu: 33,4 Nm pentru LXM32.D72N4 la 24 A, 400 V, trifazic

Cuplu de reținere continuu: 33,4 Nm pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu continuu la oprire: 32,1 Nm pentru LXM05AD57N4, 380...480 V, trifazat

Cuplu continuu la oprire: 32,1 Nm pentru LXM05BD57N4, 380...480 V, trifazat

Cuplu de reținere continuu: 32,1 Nm LXM05CD57N4, 380...480 V, trifazat

Date de performanță

Cuplu maxim de reținere: 103,6 Nm LXM32.D72N4 la 24 A, 400 V, trifazat

Cuplu maxim de reținere: 103,6 Nm LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu maxim de reținere: 63,09 Nm LXM05AD57N4, 380...480 V, trifazat

Cuplu maxim de reținere: 63,09 Nm LXM05BD57N4, 380...480 V, trifazat

Cuplu maxim de reținere: 63,09 Nm LXM05CD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 5000 W LXM32.D72N4 la 24 A, 400 V, trifazat

Putere nominală de ieșire: 5000 W LXM32.D72N4 la 24 A, 480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05AD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05BD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05CD57N4, 380...480 V, trifazat

Cuplu nominal: 19 Nm LXM32.D72N4: 24 A, 400 V, trifazat

Cuplu nominal: 19 Nm LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu nominal: 10,8 Nm LXM05AD57N4, 380...480 V, trifazat

Cuplu nominal: 10,8 Nm LXM05BD57N4, 380...480 V, trifazat

Cuplu nominal: 10,8 Nm LXM05CD57N4, 380...480 V, trifazat

Viteza nominală: 2500 rpm LXM32.D72N4 24 A, 400 V, trifazat

Viteza nominală: 2500 rpm LXM32.D72N4 24 A, 480 V, trifazat

Viteză nominală: 3000 rpm LXM05AD57N4, 380...480 V, trifazat

Viteză nominală: 3000 rpm LXM05BD57N4, 380...480 V, trifazat

Viteză nominală: 3000 rpm LXM05CD57N4, 380...480 V, trifazat

Compatibilitate și caracteristici tehnice

Compatibilitate produs: LXM05AD57N4 380...480 V trifazat

Compatibilitate produs: LXM05BD57N4 380...480 V trifazat

Compatibilitate produs: LXM05CD57N4 380...480 V trifazat

Compatibilitate produs: LXM32.D72N4 400 V trifazat

Compatibilitate produs: LXM32.D72N4 480 V trifazat

Capăt arbore: Fără blocare

Grad de protecție IP: standard IP50

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept Informații suplimentare Compatibilitate serie: Lexium 05, Lexium 32

Tensiune maximă de alimentare: 480 V

Număr de faze: trifazat

Curent continuu de repaus: 21,3 A

Putere maximă continuă: 4,33 W

Curent maxim Irms: 72 A pentru LXM32.D72N4

Curent maxim Irms: 95,6 A pentru LXM05AD57N4

Curent maxim Irms: 95,6 A pentru LXM05BD57N4

Curent maxim Irms: 95,6 A pentru LXM05CD57N4

Curent maxim continuu: 95,6 A

Frecvență de comutare: 8 kHz

Axa secundară: Fără al doilea capăt al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Tip feedback: SinCos Hiperface cu circuit unic Dimensiunea flanșei motorului: 140 mm Număr de înfășurări ale motorului: 4 Constanta cuplului: 1,57 N·m/A la 120 °C Constanta EMF inversă: 104 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 23,7 kg.cm² Rezistența statorului: 0,28 Ohm la 20 °C

Inductanța statorului: 2,035 mH la 20 °C

Constanta de timp electrică a statorului: 13,93 ms la 20 °C

Forța radială maximă Fr: 1840 N la 3000 rpm

Forța radială maximă Fr: 2110 N la 2000 rpm

Forța radială maximă Fr: 2660 N la 1000 rpm

Forța axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Parametri mecanici

Lungime: 382,5 mm

Diametru colier central: 130 mm

Adâncime colier central: 3,5 mm

Număr de orificii de montare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 26 kg Referință dimensiune: BSH1404P Eroare de precizie unghiulară: 1,4°

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361409

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

18,5 kg/bucată

Numar articol

3389118361409
