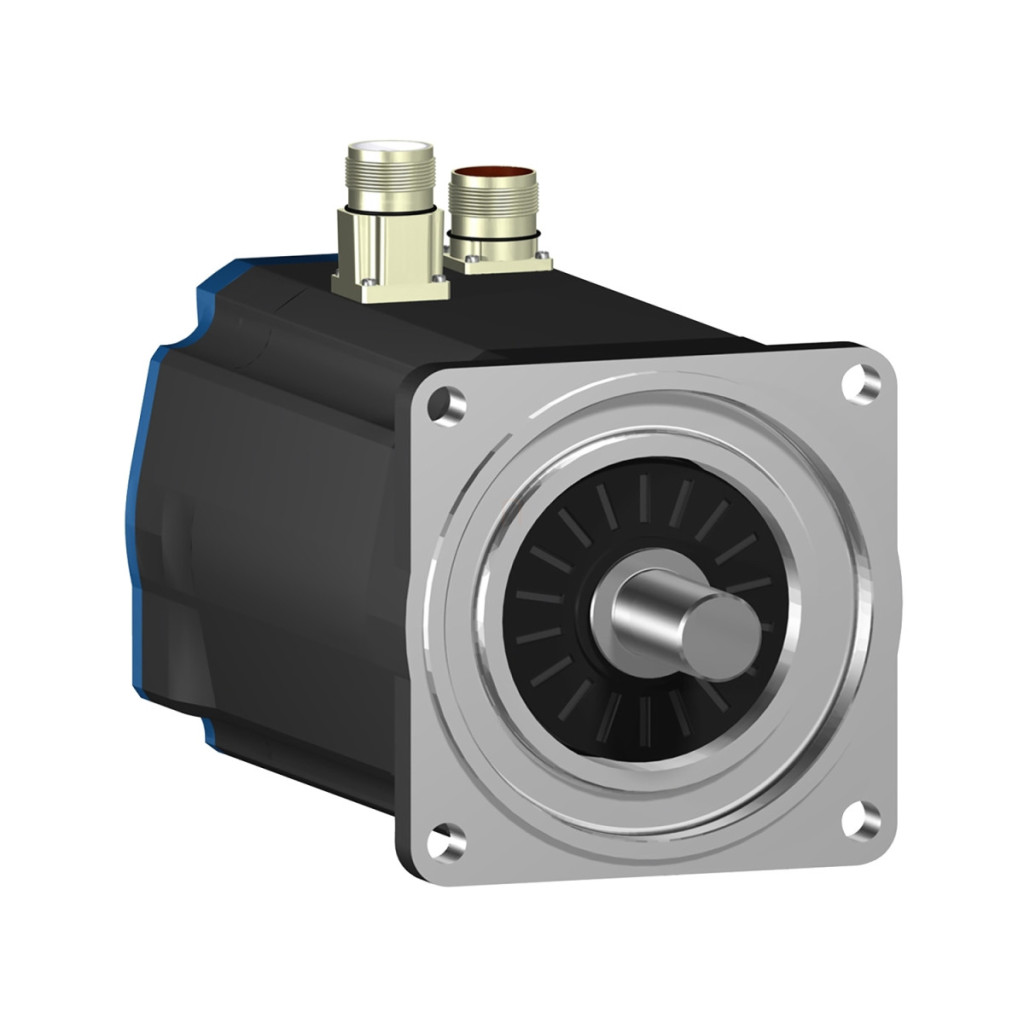

Schneider Electric Lexium 32 - BSH1404P01F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P01F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P01F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361416
Price: 15913.6 RON
Availability: InStock

15 913,60 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH1404P01F1P face parte din familia de produse Lexium 32, care oferă performanțe remarcabile și poziționare precisă în automatizarea industrială. Acest servomotor robust, cu flanșă de 140 mm, este alegerea ideală pentru aplicații care necesită un cuplu ridicat și un control precis al vitezei. O caracteristică cheie a modelului BSH1404P01F1P este cuplul de menținere continuu de 32,1 Nm, care este garantat atunci când este utilizat cu unitățile de acționare din seria Lexium 05. Atunci când este combinat cu acționările din seria Lexium 32, această valoare crește la 33,4 Nm. De asemenea, excelează în ceea ce privește cuplul maxim de menținere: cu acționările Lexium 05, poate atinge 63,09 Nm, în timp ce cu acționările Lexium 32, poate atinge până la 103,6 Nm. Viteza nominală a motorului este de 3000 rpm cu acționările Lexium 05 și de 2500 rpm cu acționările Lexium 32, iar viteza mecanică maximă ajunge la 4000 rpm. Servomotorul BSH1404P01F1P are o putere nominală de ieșire de 3400 W cu convertizoarele din seria Lexium 05 și de până la 5000 W cu convertizoarele Lexium 32. Motorul are o frână încorporată cu un cuplu de reținere de 36 Nm, care menține sarcina în siguranță în poziție chiar și atunci când este staționar. Frâna are o putere de frânare de 26 W. Feedback-ul de poziție este asigurat de un encoder Sincos Hiperface cu un singur circuit, cu o rezoluție impresionantă de 131.072 puncte/rotație, care permite o poziționare extrem de precisă. Motorul BSH1404P01F1P are protecție IP50, care oferă o protecție adecvată împotriva prafului în medii industriale. Arborele motorului este nefiletat, cu un diametru de 24 mm și o lungime de 50 mm. Servomotorul este echipat cu conectori drepți, ceea ce facilitează conectarea și punerea în funcțiune. Motorul este montat folosind o flanșă care respectă standardele internaționale, cu un diametru al orificiului de montare de 11 mm și un diametru al cercului orificiilor de 165 mm. Alte date tehnice demne de menționat includ o rezistență a statorului de 0,28 Ohm, o inductanță a statorului de 2,035 mH și o constantă de timp electrică de 13,93 ms (măsurată la 20 °C). Constanta cuplului motorului este de 1,57 Nm/A, iar constanta EMF inversă este de 104 V/krpm (măsurată la 120 °C). Motorul are 5 poli, iar cuplul de inerție al rotorului este de 29,2 kg·cm². Forța radială maximă depinde de viteză: 1840 N la 3000 rpm, 2110 N la 2000 rpm și 2660 N la 1000 rpm. Forța axială maximă este de 0,2 ori forța radială.

Schneider Electric Lexium 32 - BSH1404P01F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice

Date de bază

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu continuu: 33,4 N.m pentru LXM32.D72N4 la 24 A, 400 V, alimentare trifazată

Cuplu continuu: 33,4 N.m pentru LXM32.D72N4 la 24 A, 480 V, alimentare trifazată

Cuplu continuu: 32,1 N.m LXM05AD57N4, 380...480 V, alimentare trifazată

Cuplu continuu: 32,1 N.m LXM05BD57N4, 380...480 V, alimentare trifazată

Cuplu continuu: 32,1 N.m LXM05CD57N4, 380...480 V, alimentare trifazată

Date de performanță

Cuplu maxim: 103,6 N.m LXM32.D72N4 la 24 A, 400 V, alimentare trifazată

Cuplu maxim în regim permanent: 103,6 N.m LXM32.D72N4 la 24 A, 480 V, alimentare trifazată

Cuplu maxim în regim permanent: 63,09 N.m LXM05AD57N4, 380...480 V, alimentare trifazată

Cuplu maxim staționar: 63,09 N.m LXM05BD57N4, 380...480 V, alimentare trifazată

Cuplu maxim constant: 63,09 N.m LXM05CD57N4, 380...480 V, alimentare trifazată

Putere nominală de ieșire: 5000 W LXM32.D72N4 la 24 A, 400 V, alimentare trifazată

Putere nominală de ieșire: 5000 W LXM32.D72N4 la 24 A, 480 V, alimentare trifazată

Putere nominală de ieșire: 3400 W LXM05AD57N4, 380...480 V, alimentare trifazată

Putere nominală de ieșire: 3400 W LXM05BD57N4, 380...480 V, alimentare trifazată

Putere nominală de ieșire: 3400 W LXM05CD57N4, 380...480 V, alimentare trifazată

Cuplu nominal: 19 N.m LXM32.D72N4 la 24 A, 400 V, alimentare trifazată

Cuplu nominal: 19 N.m LXM32.D72N4 la 24 A, 480 V, alimentare trifazată

Cuplu nominal: 10,8 N.m LXM05AD57N4, 380...480 V, alimentare trifazată

Cuplu nominal: 10,8 N.m LXM05BD57N4, 380...480 V, alimentare trifazată

Cuplu nominal: 10,8 N.m LXM05CD57N4, 380...480 V, alimentare trifazată

Viteză nominală: 2500 rpm LXM32.D72N4 la 24 A, 400 V, alimentare trifazată

Viteză nominală: 2500 rpm LXM32.D72N4, 24 A, 480 V, alimentare trifazată

Viteză nominală: 3000 rpm LXM05AD57N4, 380...480 V, alimentare trifazată

Viteză nominală: 3000 rpm LXM05BD57N4, 380...480 V, alimentare trifazată

Viteză nominală: 3000 rpm LXM05CD57N4, 380...480 V, alimentare trifazată

Compatibilitate și caracteristici fizice

Compatibilitate produs: LXM05AD57N4 380...480 V trifazat

Compatibilitate produs: LXM05BD57N4 380...480 V trifazat

Compatibilitate produs: LXM05CD57N4 380...480 V trifazat

Compatibilitate produs: LXM32.D72N4 400 V trifazat

Compatibilitate produs: LXM32.D72N4 480 V trifazat

Capăt arbore: Fără blocare

Grad de protecție IP: standard IP50

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Încorporată

Montare: Flanșă conform standardului internațional

Conexiune electrică: Conectori drepți

Caracteristici electrice

Număr de faze de rețea: trifazat

Curent continuu staționar: 21,3 A

Putere continuă maximă: 4,33 W

Curent maxim Irms: 72 A pentru LXM32.D72N4

Curent maxim Irms: 95,6 A pentru LXM05AD57N4

Curent maxim Irms: 95,6 A pentru LXM05BD57N4

Curent maxim Irms: 95,6 A pentru LXM05CD57N4

Curent maxim continuu: 95,6 A

Frecvență de comutare: 8 kHz

Cuplu constant: 1,57 N.m/A la 120 °C

Forță electromotoare inversă constantă: 104 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Rezistența statorului: 0,28 Ohm la 20 °C Inductanța statorului: 2,035 mH la 20 °C Constanta de timp electrică a statorului: 13,93 ms la 20 °C Caracteristici mecanice Al doilea arbore: Al doilea arbore fără capac de capăt

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Tip feedback: SinCos Hiperface cu buclă simplă

Cuplu de reținere: Frână de reținere 36 N.m

Dimensiunea flanșei motorului: 140 mm

Număr de înfășurări ale motorului: 4

Cuplu de inerție al părții rotative: 29,2 kg.cm²

Forță radială maximă Fr: 1840 N la 3000 rpm

Forță radială maximă Fr: 2110 N la 2000 rpm

Forță radială maximă Fr: 2660 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Putere de frânare: 26 W Tip de răcire: Convecție naturală Lungime: 420,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de fixare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 27,8 kg Referință dimensiune: BSH1404P

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361416

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

20,6 kg/bucată

Numar articol

3389118361416
