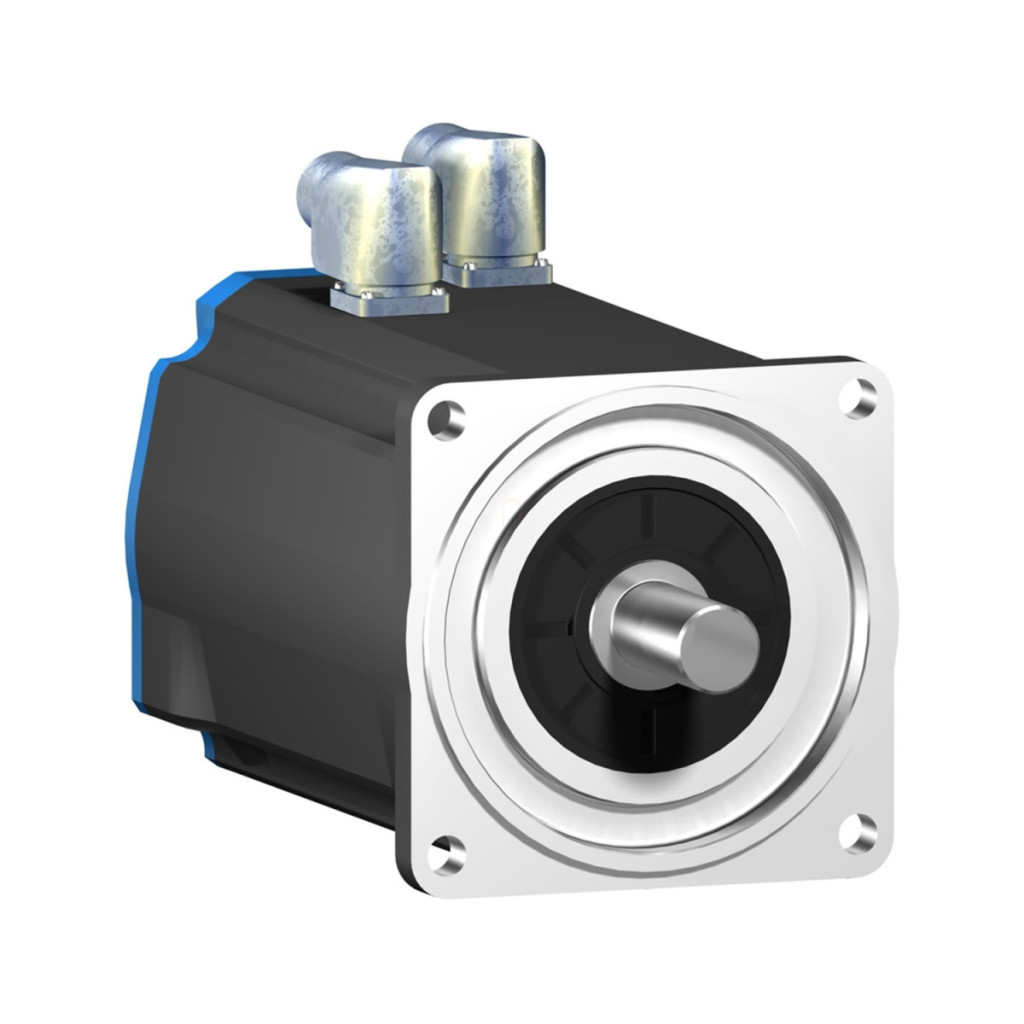

Schneider Electric Lexium 32 - BSH1404P01F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P01F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P01F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361423
Price: 15913.6 RON
Availability: InStock

15 913,60 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH1404P01F2P este un motor industrial de înaltă performanță din familia de produse Lexium 32, dezvoltat pentru aplicații de precizie. Acest model este ideal în special pentru sisteme de automatizare profesionale, robotică și sarcini de mișcare de înaltă precizie, unde performanța fiabilă și poziționarea precisă sunt cerințe esențiale. Servomotorul BSH1404P01F2P are parametri tehnici remarcabili care asigură o utilizare versatilă. Servomotorul cu o dimensiune a motorului de 140 mm are o viteză mecanică maximă de 4000 rpm și o viteză nominală de 3000 rpm. Motorul are un cuplu constant de 32,1 N.m și un cuplu maxim de până la 63,09 N.m cu acționări din seria LXM05. Atunci când este asociat cu servocontrolorul LXM32.D72N4, acesta oferă performanțe și mai ridicate: un cuplu constant de 33,4 N.m și un cuplu maxim impresionant de 103,6 N.m. Puterea nominală de ieșire este de 3400 W cu unitățile din seria LXM05, iar cu unitatea LXM32 poate ajunge până la 5000 W. Acest servomotor are un diametru de 24 mm, un capăt de arbore fără filet de 50 mm lungime, ceea ce asigură conectivitate universală pentru diverse aplicații industriale. Un avantaj suplimentar al modelului BSH1404P01F2P este frâna încorporată cu un cuplu de reținere de 36 N.m, ceea ce îl face ideal pentru aplicații în care menținerea unei poziții precise este esențială, chiar și în cazul unei întreruperi de curent. Servomotorul are feedback SinCos single-turn Hiperface, care oferă o rezoluție de 131072 puncte/rotație pentru o poziționare extrem de precisă. Unitatea este răcită prin convecție naturală și are un grad de protecție IP50, care oferă protecție împotriva pătrunderii prafului, făcându-l potrivit pentru utilizarea în medii industriale. Motorul este dotat cu conectori rotativi în unghi drept care facilitează instalarea în diverse poziții spațiale. Produsul poate fi montat cu o flanșă standard internațională, ceea ce îl face compatibil cu majoritatea aplicațiilor industriale. Datele tehnice suplimentare pentru motor includ o constantă de cuplu de 1,57 N.m/A la 120 °C, o constantă de forță contraelectromotoare de 104 V/krpm, tot la 120 °C, și 5 poli ai motorului. Rotorul motorului are un cuplu de inerție de 29,2 kg.cm², rezistența statorului este de 0,28 Ohm la 20 °C, iar inductanța statorului este de 2,035 mH. Lungimea totală este de 420,5 mm, iar diametrul colierului de centrare este de 130 mm, cu o adâncime de 3,5 mm. Motorul are 4 orificii de montare cu un diametru de 11 mm, situate pe un cerc cu un diametru de 165 mm. Servomotorul BSH1404P01F2P este compatibil cu servomotoarele LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 (380...480 V trifazat) și LXM32.D72N4 (400 V sau 480 V trifazat), permițând integrarea flexibilă în diverse sisteme de control.

Schneider Electric Lexium 32 - BSH1404P01F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, cu frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau componentului: Servomotor

Viteză mecanică maximă: 4000 rpm

Cuplu de menținere continuu: 33,4 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu de reținere continuu: 33,4 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

Cuplu de reținere continuu: 32,1 N.m pentru LXM05AD57N4, 380...480 V, trifazat

Cuplu de blocare continuu: 32,1 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu de blocare continuu: 32,1 N.m LXM05CD57N4, 380...480 V, trifazat

Cuplu maxim de blocare: 103,6 N.m LXM32.D72N4 la 24 A, 400 V, trifazat

Cuplu maxim de blocare: 103,6 N.m LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu maxim de menținere: 63,09 N.m LXM05AD57N4, 380...480 V, trifazat

Cuplu maxim de menținere: 63,09 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu maxim de blocare: 63,09 N.m LXM05CD57N4, 380...480 V, trifazat

Date de performanță

Putere nominală de ieșire: 5000 W pentru LXM32.D72N4 24 A, 400 V, trifazat

Putere nominală de ieșire: 5000 W pentru LXM32.D72N4 24 A, 480 V, trifazat

Putere nominală de ieșire: 3400 W pentru LXM05AD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W pentru LXM05BD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05CD57N4, 380...480 V, trifazat

Cuplu nominal: 19 N.m Pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu nominal: 19 N.m LXM32.D72N4 24 A, 480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05AD57N4, 380...480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05CD57N4, 380...480 V, trifazat

Viteza nominală: 2500 rpm LXM32.D72N4 24 A, 400 V, trifazat

Viteza nominală: 2500 rpm LXM32.D72N4 24 A, 480 V, trifazat

Viteză nominală: 3000 rpm LXM05AD57N4, 380...480 V, trifazat

Viteză nominală: 3000 rpm LXM05BD57N4, 380...480 V, trifazat

Viteză nominală: 3000 rpm LXM05CD57N4, 380...480 V, trifazat

Compatibilitate și caracteristici electrice

Compatibilitate produs: LXM05AD57N4 380...480 V trifazat

Compatibilitate produs: LXM05BD57N4 380...480 V trifazat

Compatibilitate produs: LXM05CD57N4 380...480 V trifazat Compatibilitate produs: LXM32.D72N4 400 V trifazat Compatibilitate produs: LXM32.D72N4 480 V trifazat Capăt arbore: Fără filet

Grad de protecție IP: standard IP50

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Da

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept Număr de faze de rețea: trifazat Curent de blocare continuu: 21,3 A Curent maxim Irms: 72 A pentru LXM32.D72N4 Curent maxim Irms: 95,6 A pentru LXM05AD57N4

Curent maxim Irms: 95,6 A pentru LXM05BD57N4

Curent maxim Irms: 95,6 A pentru LXM05CD57N4

Curent continuu maxim: 95,6 A

Frecvență de comutare: 8 kHz

Caracteristici mecanice și fizice

Al doilea arbore: Fără capăt al doilea al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: Frână de reținere 36 N.m

Dimensiunea flanșei motorului: 140 mm

Număr de înfășurări ale motorului: 4

Cuplu constant: 1,57 N.m/A la 120 °C

Forță contraelectromotoare constantă: 104 V/rpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 29,2 kg.cm² Rezistența statorului: 0,28 Ohm la 20 °C

Inductanța statorului: 2,035 mH la 20 °C

Constanta de timp electrică a statorului: 13,93 ms la 20 °C

Forța radială maximă Fr: 1840 N la 3000 rpm

Forță radială maximă Fr: 2110 N la 2000 rpm

Forță radială maximă Fr: 2660 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Putere de frânare: 26 W Tip de răcire: Convecție naturală Lungime: 420,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr orificii de fixare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Cuplu de inerție: 5,5 kg.cm² frână

Cuplu de inerție: 23,7 kg.cm² motor

Referință de dimensionare: BSH1404P

Număr de faze de alimentare: 3

Eroare de precizie unghiulară: 1,4 °

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361423

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

20,6 kg/bucată

Numar articol

3389118361423
