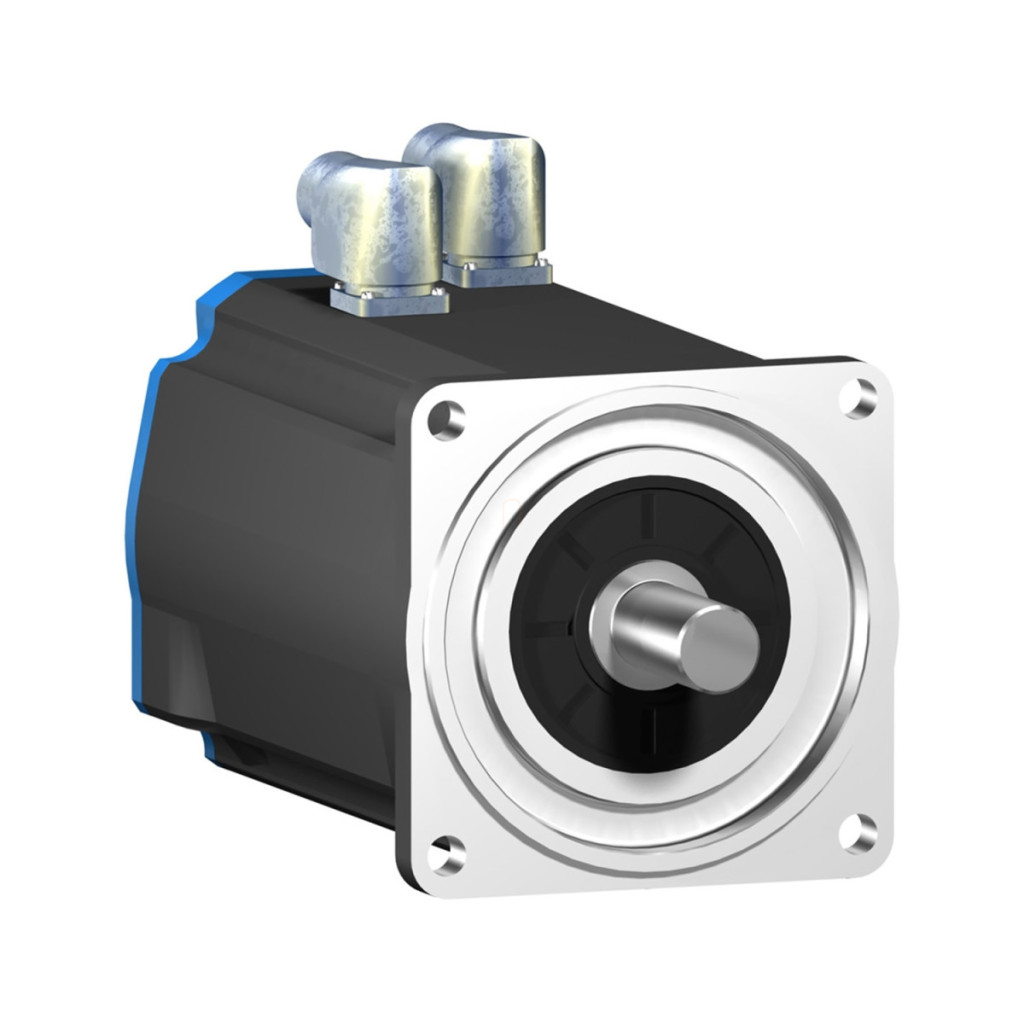

Schneider Electric Lexium 32 - BSH1404P02A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P02A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P02A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361447
Price: 13767.92 RON
Availability: InStock

13 767,92 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH1404P02A2P este o componentă de sistem de acționare de înaltă calitate, dezvoltată pentru aplicații industriale care necesită o poziționare deosebit de precisă și o dinamică ridicată. Acest servomotor din seria BSH are o dimensiune a flanșei de 140 mm și un cuplu continuu de 32,1 Nm, ceea ce îl face alegerea ideală pentru sarcini de control al mișcării cu sarcină mare și precizie ridicată în automatizarea industrială. Modelul BSH1404P02A2P are o viteză mecanică maximă de 4000 rpm, dar viteza nominală de funcționare este de 3000 rpm, ceea ce asigură performanțe echilibrate chiar și în timpul perioadelor de funcționare mai lungi. Motorul poate menține un cuplu continuu de 32,1 Nm, în timp ce cuplul său maxim poate ajunge până la 63,09 Nm atunci când este combinat cu unitățile de acționare din seria Lexium 05 (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4) și 103,6 Nm în combinație cu acționările Lexium 32 (LXM32.D72N4). Această gamă largă de cuplu permite motorului să se adapteze la o gamă largă de profiluri de sarcină, de la funcționare continuă la sarcini de vârf pe termen scurt. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva prafului, dar nu și împotriva apei, astfel încât este proiectat în principal pentru utilizarea în medii industriale uscate. Capătul arborelui nu este filetat, ceea ce oferă flexibilitate în adaptarea la diferite aplicații. Servomotorul este echipat cu un sistem de feedback de poziție multi-turn Sincos, care oferă o rezoluție de 131072 puncte/rotație × 4096 rotații, permițând o poziționare și un control al vitezei extrem de precise. Această rezoluție ridicată este deosebit de avantajoasă în aplicații în care este necesar un control al mișcării la nivel de microni. Servomotorul BSH1404P02A2P are o putere nominală de ieșire de 3400 W cu acționări din seria Lexium 05 și de până la 5000 W cu acționări Lexium 32. Această gamă de putere permite utilizarea eficientă într-o varietate de aplicații industriale, de la mașini de ambalat la mașini-unelte și aplicații robotizate. Motorul funcționează cu o sursă de alimentare trifazată și este compatibil cu tensiunea de rețea de 380-480 V. Servomotorul este conectat cu conectori rotativi în unghi drept, ceea ce facilitează instalarea și cablarea în diverse poziții de montare. Motorul dispune de răcire prin convecție naturală, ceea ce permite o funcționare silențioasă și o întreținere mai ușoară. Datele tehnice suplimentare includ o inerție a rotorului de 23,7 kg.cm², o rezistență a statorului de 0,28 Ohm și o inductanță a statorului de 2,035 mH. Motorul are o constantă de cuplu de 1,57 N.m/A și o constantă EMF inversă de 104 V/krpm la 120 °C. Servomotorul BSH1404P02A2P are o flanșă care respectă standardele internaționale, oferind opțiuni universale de montare pentru integrarea ușoară în diverse mașini și echipamente.

Schneider Electric Lexium 32 - BSH1404P02A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, fără blocare, fără frână, pentru 32 servomotoare Date tehnice

Parametri principali

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de reținere continuu:

- 33,4 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic

- 33,4 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

- 32,1 N.m pentru LXM05AD57N4, 380...480 V, trifazat

- 32,1 N.m pentru LXM05BD57N4, 380...480 V, trifazat

- 32,1 N.m pentru LXM05CD57N4, 380...480 V, trifazat

Date de performanță

Cuplu maxim staționar:

- 103,6 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

- 103,6 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

- 63,09 N.m pentru LXM05AD57N4, 380...480 V, trifazat

- 63,09 N.m pentru LXM05BD57N4, 380...480 V, trifazat

- 63,09 N.m pentru LXM05CD57N4, 380...480 V, trifazat

Putere nominală de ieșire:

- 5000 W pentru LXM32.D72N4 24 A, 400 V, trifazat

- 5000 W pentru LXM32.D72N4 24 A, 480 V, trifazat

- 3400 W pentru LXM05AD57N4, 380...480 V, trifazat

- 3400 W pentru LXM05BD57N4, 380...480 V, trifazat

- 3400 W pentru LXM05CD57N4, 380...480 V, trifazat

Cuplu nominal:

- 19 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

- 19 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

- 10,8 N.m pentru LXM05AD57N4, 380...480 V, trifazat

- 10,8 N.m pentru LXM05BD57N4, 380...480 V, trifazat

- 10,8 N.m pentru LXM05CD57N4, 380...480 V, trifazat

Viteza nominală:

- 2500 rpm pentru LXM32.D72N4 24 A, 400 V, trifazat

- 2500 rpm pentru LXM32.D72N4 24 A, 480 V, trifazat

- 3000 rpm pentru LXM05AD57N4, 380...480 V, trifazat

- 3000 rpm pentru LXM05BD57N4, 380...480 V, trifazat

- 3000 rpm pentru LXM05CD57N4, 380...480 V, trifazat

Compatibilitate și caracteristici mecanice

Compatibilitatea produsului:

- LXM05AD57N4, 380...480 V trifazat

- LXM05BD57N4, 380...480 V trifazat

- LXM05CD57N4, 380...480 V trifazat

- LXM32.D72N4, 400 V trifazat

- LXM32.D72N4, 480 V trifazat

Capătul arborelui: Fără orificiu filetat

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 131.072 puncte/rotație x 4.096 rotații

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi cu unghi drept

Caracteristici electrice

Număr de faze de alimentare: Trifazat

Curent continuu de staționare: 21,3 A

Putere continuă maximă: 4,33 W

Curent maxim Irms:

- 72 A pentru LXM32.D72N4

- 95,6 A pentru LXM05AD57N4

- 95,6 A pentru LXM05BD57N4

- 95,6 A pentru LXM05CD57N4

Curent continuu maxim: 95,6 A

Frecvență de comutare: 8 kHz

Date tehnice detaliate

Arbore secundar: Fără capăt de arbore secundar

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Tip feedback: Multiturn SinCos Hiperface

Dimensiune flanșă motor: 140 mm

Număr de înfășurări ale motorului: 4

Cuplu constant: 1,57 N.m/A la 120 °C

EMF invers constant: 104 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Cuplu de inerție al rotorului: 23,7 kg.cm²

Rezistență stator: 0,28 Ohm la 20 °C

Inductanța statorului: 2,035 mH la 20 °C

Constanta de timp electrică a statorului: 13,93 ms la 20 °C

Forță radială maximă Fr:

- 1840 N la 3000 rpm

- 2110 N la 2000 rpm

- 2660 N la 1000 rpm

Forța axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Dimensiuni mecanice

Lungime: 382,5 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de fixare: 4

Diametrul orificiilor de fixare: 11 mm

Diametrul circular al orificiilor de fixare: 165 mm

Greutate netă: 26 kg

Referință dimensiune: BSH1404P

Eroare de precizie [unghi]: 1,4°

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361447

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

18,5 kg/bucată

Numar articol

3389118361447
