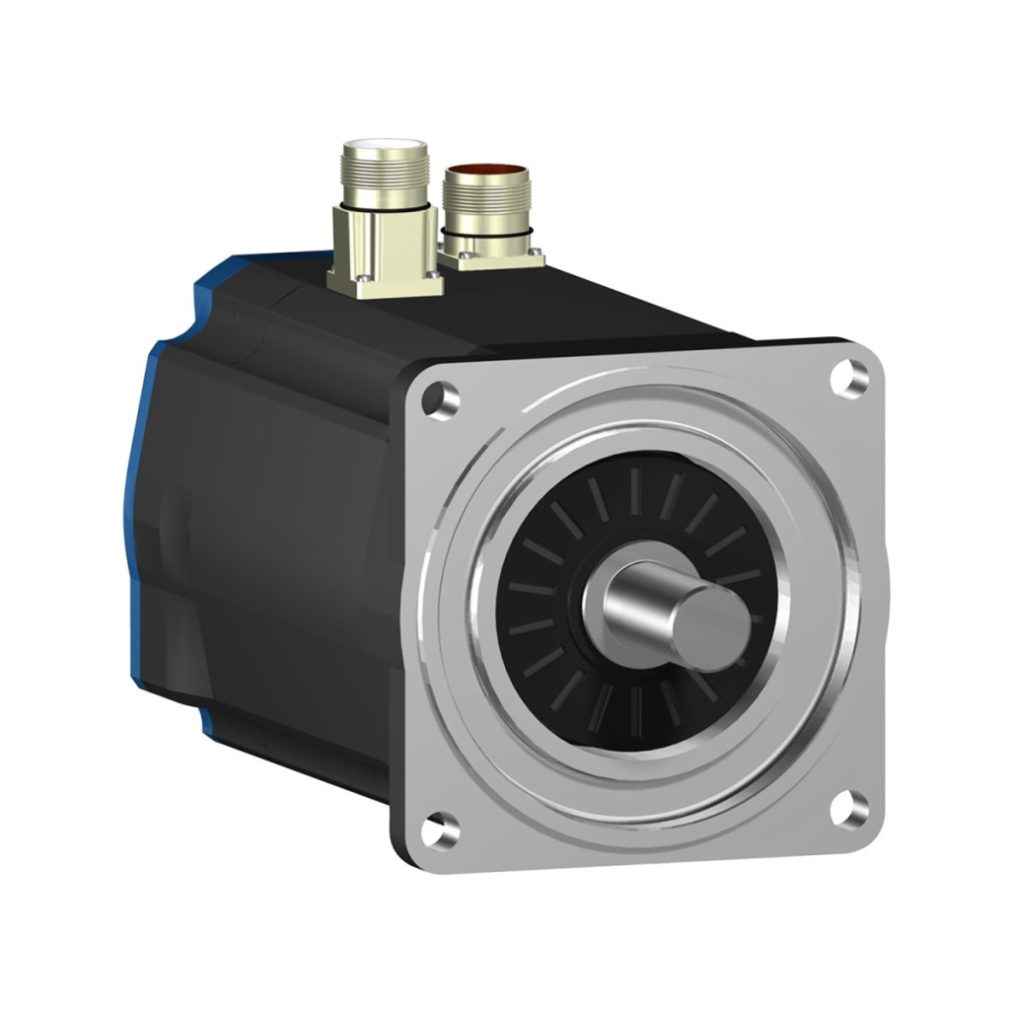

Schneider Electric Lexium 32 - BSH1404P11A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P11A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P11A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361478
Price: 13320.95 RON
Availability: InStock

13 320,95 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Schneider Electric Lexium 32 - BSH1404P11A1P este un servomotor de înaltă performanță conceput pentru utilizarea în sisteme de automatizare industrială. Acest motor face parte din familia de motoare Schneider Electric BSH, care oferă performanțe, fiabilitate și precizie remarcabile chiar și pentru cele mai exigente aplicații. Servomotorul BSH1404P11A1P are un cuplu continuu de 32,1 Nm când este conectat la familia Lexium 05 (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4), în timp ce unitatea Lexium 32 (LXM32.D72N4) oferă un cuplu continuu de 33,4 Nm. Cuplul maxim poate ajunge până la 103,6 Nm cu servomotorul LXM32, ceea ce îl face ideal pentru aplicații dinamice și de mare putere. Viteza nominală a motorului este de 3000 rpm cu acționările Lexium 05 și de 2500 rpm cu acționările Lexium 32, în timp ce viteza mecanică maximă poate atinge 4000 rpm. Puterea nominală de ieșire variază între 3400 și 5000 W, în funcție de model și de servomotor, oferind o dinamică remarcabilă. Caracteristicile speciale ale servomotorului BSH1404P11A1P includ sistemul de feedback cu o singură rotație Sincos Hiperface, care permite o poziționare extrem de precisă, cu o rezoluție de 131072 puncte/rotație și o eroare unghiulară de numai 1,4°. Motorul are un capăt de arbore blocat, ceea ce facilitează conectarea mecanică. Arborele are un diametru de 24 mm, o lungime de 50 mm și o lățime a canelurii de blocare de 40 mm. Motorul nu include un sistem de frânare sau un al doilea capăt de arbore. Gradul de protecție IP50 oferă o protecție adecvată împotriva prafului, dar trebuie menționat că nu este rezistent la apă și, prin urmare, poate fi utilizat numai în medii uscate. Specificațiile tehnice ale BSH1404P11A1P oferă detalii suplimentare despre caracteristicile electrice ale motorului. Motorul trifazat are un curent de cuplu continuu de 21,3 A. Constanta de cuplu este de 1,57 N.m/A la 120 °C, iar constanta EMF inversă este de 104 V/krpm la 120 °C. Motorul are 5 poli, inerția rotorului este de 23,7 kg.cm², rezistența statorului este de 0,28 Ohm la 20 °C, iar inductanța statorului este de 2,035 mH la 20 °C. Constanta de timp electrică a statorului este de 13,93 ms la 20 °C. Proiectarea mecanică a servomotorului BSH1404P11A1P este conformă cu standardele internaționale, cu o dimensiune a flanșei motorului de 140 mm. Colierul de centrare are un diametru de 130 mm și o adâncime de 3,5 mm. Există 4 orificii de montare cu un diametru de 11 mm și un diametru al cercului orificiilor de 165 mm. Motorul are o lungime de 382,5 mm și o greutate de 26 kg. Este răcit prin convecție naturală și nu necesită un sistem de răcire suplimentar. Forța radială maximă este de 1840 N la 3000 rpm, 2110 N la 2000 rpm și 2660 N la 1000 rpm, în timp ce forța axială maximă poate fi de 0,2 ori forța radială. Servomotorul BSH1404P11A1P are conectori drepți, ceea ce permite cablarea ușoară. Este compatibil cu familiile de servomotoare Schneider Electric Lexium 05 și Lexium 32, cu o tensiune maximă de alimentare de 480 V în circuite trifazate. Motorul este ideal pentru aplicații industriale în care sunt necesare performanțe ridicate, poziționare precisă și funcționare fiabilă, cum ar fi robotica, manipularea materialelor, tehnologia de ambalare sau alte sisteme automatizate care necesită o precizie ridicată.

Schneider Electric Lexium 32 - BSH1404P11A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice

Date de bază

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Caracteristici de cuplu și putere

Cuplu de menținere continuu: 33,4 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazat

Cuplu de menținere continuu: 33,4 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu de menținere continuu: 32,1 N.m pentru LXM05AD57N4, 380...480 V, trifazat

Cuplu de menținere continuu: 32,1 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu continuu: 32,1 N.m LXM05CD57N4, 380...480 V, trifazat

Cuplu maxim de menținere: 103,6 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu maxim de menținere: 103,6 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

Cuplu maxim de menținere: 63,09 N.m pentru LXM05AD57N4, 380...480 V, trifazat

Cuplu maxim de menținere: 63,09 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu maxim constant: 63,09 N.m LXM05CD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 5000 W LXM32.D72N4 24 A, 400 V, trifazat

Putere nominală de ieșire: 5000 W LXM32.D72N4 24 A, 480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05AD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05BD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05CD57N4, 380...480 V, trifazat

Cuplu nominal: 19 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu nominal: 19 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

Cuplu nominal: 10,8 N.m pentru LXM05AD57N4, 380....480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05CD57N4, 380...480 V, trifazat

Viteză nominală: 2500 rpm LXM32.D72N4 24 A, 400 V, trifazat

Viteză nominală: 2500 rpm 24 A pentru LXM32.D72N4, 480 V, trifazat

Viteză nominală: 3000 rpm LXM05AD57N4, 380...480 V, trifazat

Viteza nominală: 3000 rpm LXM05BD57N4, 380...480 V, trifazat

Viteza nominală: 3000 rpm LXM05CD57N4, 380...480 V, trifazat

Compatibilitate și caracteristici fizice

Compatibilitate produs: LXM05AD57N4 380...480 V trifazat

Compatibilitate produs: LXM05BD57N4 380...480 V trifazat

Compatibilitate produs: LXM05CD57N4 380...480 V trifazat Compatibilitate produs: LXM32.D72N4 400 V trifazat Compatibilitate produs: LXM32.D72N4 480 V trifazat Capăt arbore: Blocat

Grad de protecție IP: Standard IP50

Rezoluție feedback viteză: 131.072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Caracteristici electrice

Număr de faze de rețea: Trifazat

Curent continuu de staționare: 21,3 A

Putere continuă maximă: 4,33 W

Curent maxim Irms: 72 A pentru LXM32.D72N4

Curent maxim Irms: 95,6 A pentru LXM05AD57N4

Curent maxim Irms: 95,6 A pentru LXM05BD57N4

Curent maxim Irms: 95,6 A pentru LXM05CD57N4

Curent maxim continuu: 95,6 A

Frecvență de comutare: 8 kHz

Cuplu constant: 1,57 N.m/A la 120 °C

EMF invers constant: 104 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 23,7 kg.cm²

Rezistență stator: 0,28 Ohm la 20 °C

Inductanță stator: 2,035 mH la 20 °C

Constantă de timp electrică a statorului: 13,93 ms la 20 °C

Caracteristici mecanice

Al doilea arbore: Fără capăt secundar al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime canelură: 40 mm

Tip de feedback: SinCos Hiperface cu o singură rotație

Dimensiunea flanșei motorului: 140 mm

Număr de fascicule motor: 4

Forță radială maximă Fr: 1840 N la 3000 rpm

Forță radială maximă Fr: 2110 N la 2000 rpm

Forță radială maximă Fr: 2660 N la 1000 rpm

Forța axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 382,5 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de fixare: 4

Diametru orificiu de montare: 11 mm

Diametru cerc orificiu de montare: 165 mm

Alte specificații

Compatibilitate familie: Lexium 32, Lexium 05

Tensiune maximă de alimentare: 480 V

Precizie eroare unghiulară: 1,4°

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361478

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

18,5 kg/bucată
