Schneider Electric Lexium 32 - BSH1404P11A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P11A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P11A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361485
Price: 13313.96 RON
Availability: InStock

13 313,96 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

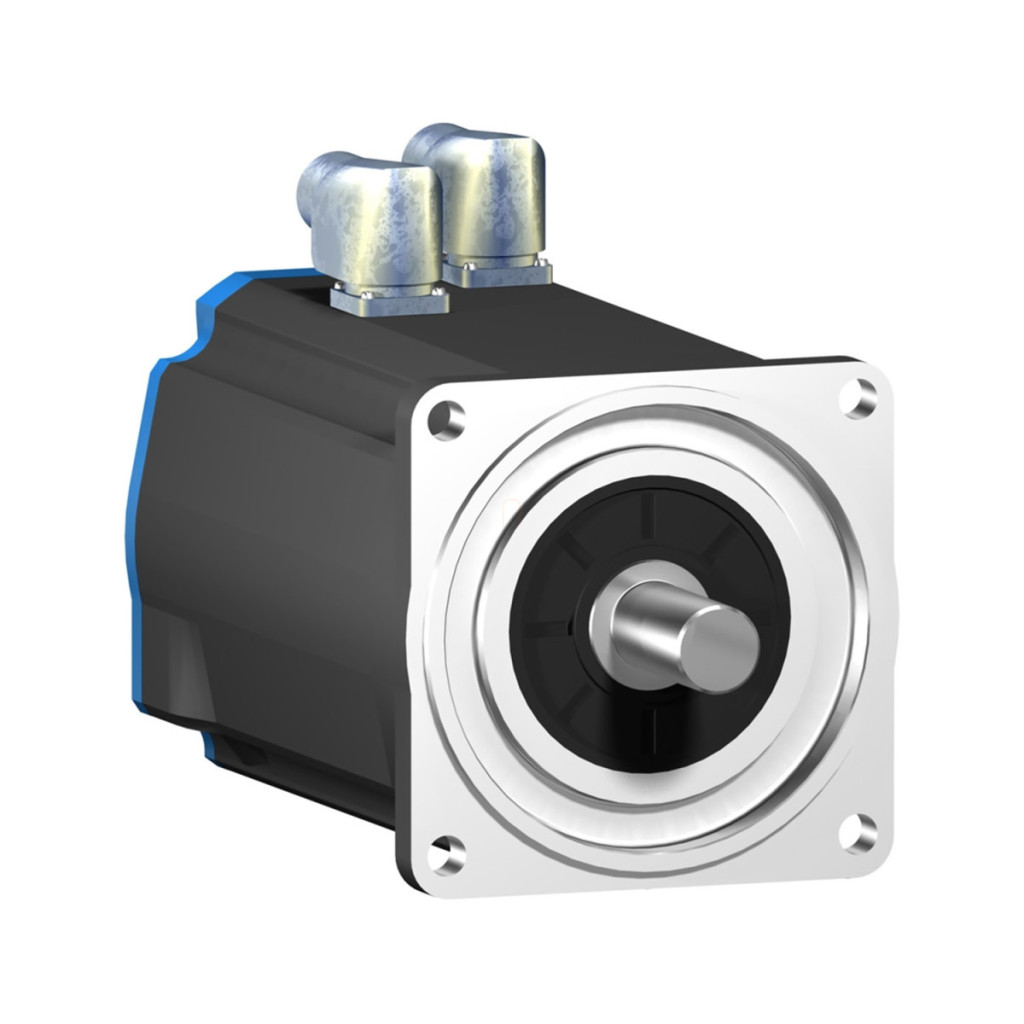

Servomotorul Schneider Electric BSH1404P11A2P face parte din familia de produse Lexium 32, care oferă performanțe și precizie excepționale pentru aplicații de automatizare industrială. Acest motor compact, de înaltă performanță, de 140 mm, este alegerea ideală pentru aplicații care necesită poziționare precisă, dinamică ridicată și funcționare fiabilă. Servomotorul BSH1404P11A2P are o viteză mecanică maximă de 4000 rpm, asigurând o funcționare stabilă într-o gamă largă de viteze. Cuplul său continuu poate fi de până la 33,4 Nm, în timp ce cuplul său maxim poate ajunge la 103,6 Nm atunci când este utilizat cu servomotorul LXM32.D72N4 cu o sursă de alimentare trifazată de 400 sau 480 V. Această rezervă semnificativă de cuplu este ideală pentru accelerații dinamice și schimbări bruște de sarcină. Puterea nominală de ieșire este de 5000 W, ceea ce oferă energie suficientă chiar și pentru cele mai exigente aplicații industriale. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva pătrunderii prafului, fiind ideal pentru utilizarea în medii industriale. Arborele blocat asigură o conexiune mecanică sigură la componenta acționată, împiedicând rotația relativă. Motorul nu are frână încorporată, ceea ce duce la un design mai simplu și un preț mai avantajos pentru aplicațiile în care nu este necesară blocarea staționară. Codificatorul Sincos Hiperface cu o singură rotație oferă feedback cu o rezoluție de 131072 de impulsuri pe rotație, permițând o poziționare extrem de precisă. Din punct de vedere tehnic, BSH1404P11A2P are o serie de alte caracteristici avantajoase. Constanta sa de cuplu este de 1,57 N.m/A la 120 °C, iar constanta sa de EMF inversă este de 104 V/krpm. Motorul are 5 poli și un rotor cu un cuplu de inerție de 23,7 kg.cm². Rezistența statorului este de 0,28 Ohm, inductanța este de 2,035 mH (ambele măsurate la 20 °C), iar constanta de timp electrică a statorului este de 13,93 ms. Motorul are răcire prin convecție naturală, ceea ce asigură o funcționare silențioasă. În ceea ce privește dimensiunile, lungimea totală este de 382,5 mm, diametrul jantei de centrare este de 130 mm, iar diametrul orificiilor de montare este de 165 mm, cu 4 orificii de 11 mm. Diametrul arborelui este de 24 mm, lungimea sa este de 50 mm, iar lățimea blocării este de 40 mm.

Schneider Electric Lexium 32 - BSH1404P11A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, fără frână, pentru 32 servomotoare Date tehnice

Date generale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau componentului: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu continuu: 33,4 N.m pentru LXM32.D72N4 la 24 A, 400 V, trifazic

Cuplu continuu: 33,4 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu continuu: 32,1 N.m LXM05AD57N4, 380...480 V, trifazat

Cuplu continuu: 32,1 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu continuu: 32,1 N.m LXM05CD57N4, 380...480 V, trifazat

Date de performanță

Cuplu maxim: 103,6 N.m LXM32.D72N4 la 24 A, 400 V, trifazat

Cuplu maxim în regim permanent: 103,6 N.m LXM32.D72N4 la 24 A, 480 V, trifazat

Cuplu maxim în regim permanent: 63,09 N.m LXM05AD57N4, 380...480 V, trifazat

Cuplu maxim constant: 63,09 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu maxim constant: 63,09 N.m LXM05CD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 5000 W LXM32.D72N4 la 24 A, 400 V, trifazat

Putere nominală de ieșire: 5000 W LXM32.D72N4 la 24 A, 480 V, trifazat

Putere nominală de ieșire: 3400 W pentru LXM05AD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W pentru LXM05BD57N4, 380...480 V, trifazat

Putere nominală de ieșire: 3400 W LXM05CD57N4, 380...480 V, trifazat

Caracteristici de funcționare

Cuplu nominal: 19 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

Cuplu nominal: 19 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05AD57N4, 380...480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05BD57N4, 380...480 V, trifazat

Cuplu nominal: 10,8 N.m LXM05CD57N4, 380...480 V, trifazat

Viteza nominală: 2500 rpm LXM32.D72N4 24 A, 400 V, trifazat

Viteza nominală: 2500 rpm LXM32.D72N4 24 A, 480 V, trifazat

Viteză nominală: 3000 rpm LXM05AD57N4, 380...480 V, trifazat

Viteză nominală: 3000 rpm LXM05BD57N4, 380...480 V, trifazat

Viteză nominală: 3000 rpm LXM05CD57N4, 380...480 V, trifazat

Compatibilitate și caracteristici mecanice

Compatibilitate produs: LXM05AD57N4 380...480 V trifazat

Compatibilitate produs: LXM05BD57N4 380...480 V trifazat

Compatibilitate produs: LXM05CD57N4 380...480 V trifazat

Compatibilitate produs: LXM32.D72N4 400 V trifazat

Compatibilitate produs: LXM32.D72N4 480 V trifazat

Capăt arbore: Blocat

Grad de protecție IP: standard IP50

Rezoluție feedback viteză: 131.072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici electrice

Tensiune de alimentare trifazată: maxim 480 V

Curent continuu de staționare: 21,3 A

Putere continuă maximă: 4,33 W

Curent maxim Irms: 72 A pentru LXM32.D72N4

Curent maxim Irms: 95,6 A pentru LXM05AD57N4

Curent maxim Irms: 95,6 A pentru LXM05BD57N4

Curent maxim Irms: 95,6 A pentru LXM05CD57N4

Curent continuu maxim: 95,6 A

Frecvență de comutare: 8 kHz

Caracteristici mecanice și de proiectare

Al doilea arbore: Fără capăt secundar al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime zăvor: 40 mm

Tip feedback: SinCos cu o singură rotație Dimensiunea flanșei motorului Hiperface: 140 mm Număr de stive motor: 4 Cuplu constant: 1,57 N.m/A la 120 °C EMF invers constant: 104 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 23,7 kg.cm² Rezistența statorului: 0,28 Ohm la 20 °C

Inductanța statorului: 2,035 mH la 20 °C

Constanta de timp electrică a statorului: 13,93 ms la 20 °C

Caracteristici de sarcină

Forță radială maximă Fr: 1840 N la 3000 rpm

Forță radială maximă Fr: 2110 N la 2000 rpm

Forță radială maximă Fr: 2660 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Dimensiuni

Lungime: 382,5 mm

Diametru margine de centrare: 130 mm Adâncime margine de centrare: 3,5 mm Număr orificii de montare: 4 Diametru orificiu de montare: 11 mm Diametru cerc orificii de montare: 165 mm Alte caracteristici Referință dimensiune: BSH1404P Număr faze rețea: 3 Eroare precizie unghiulară: 1,4° BSH1404P Număr de faze de alimentare: 3 Eroare de precizie unghiulară: 1,4 ° Temperatura cuprului (la cald): 120 °C Temperatura magnetului (la cald): 100 °C

Temperatura magnetului (ambientală): 20 °C

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361485

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

18,5 kg/bucată

Numar articol

3389118361485
