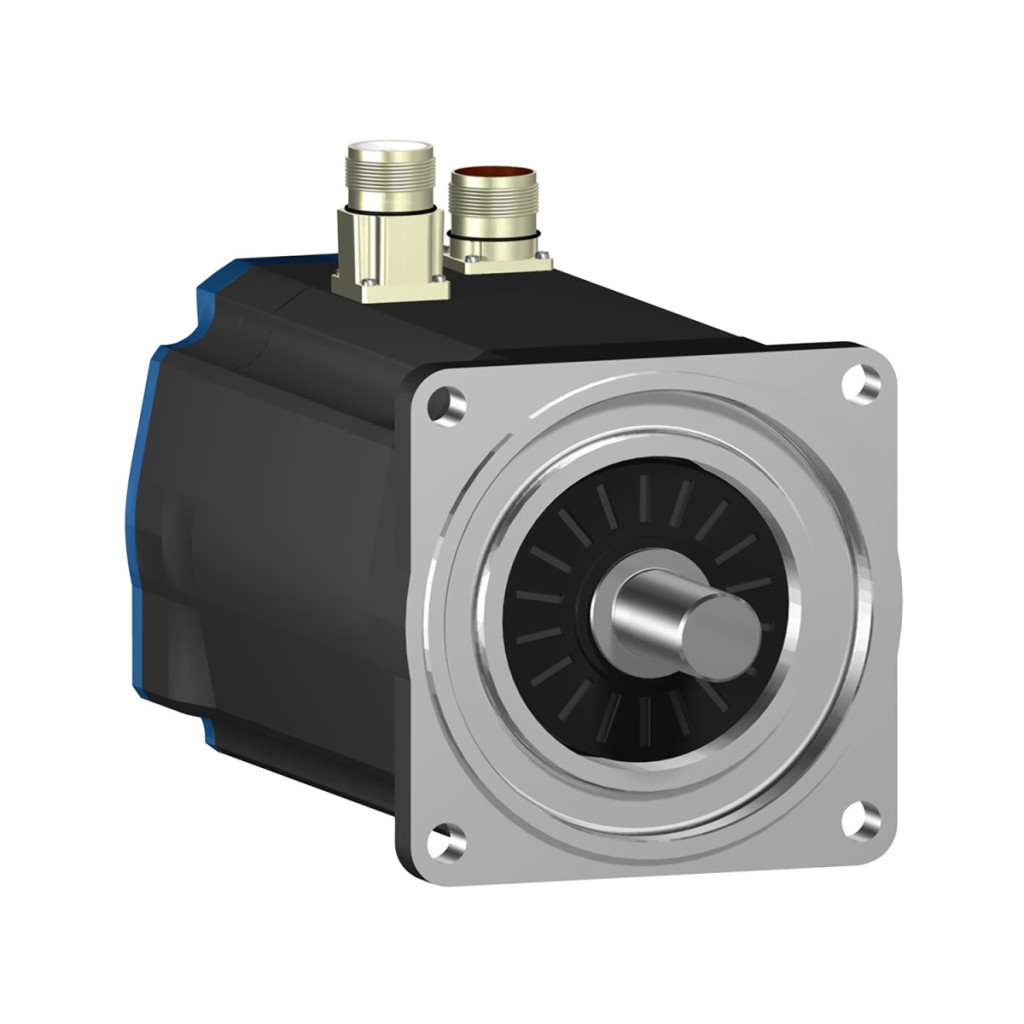

Schneider Electric Lexium 32 - BSH1404P11F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P11F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P11F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361492
Price: 15547.58 RON
Availability: InStock

15 547,58 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH1404P11F1P este un produs performant din familia Lexium 32, dezvoltat special pentru sarcini complexe de automatizare industrială și poziționare de precizie. Acest motor de 140 mm cu frână integrată oferă un cuplu continuu de 32,1-33,4 Nm, care poate atinge un cuplu maxim de până la 103,6 Nm, în funcție de sistemul de acționare utilizat. Servomotorul BSH1404P11F1P are o viteză mecanică maximă de 4000 rpm, în timp ce viteza nominală de funcționare variază între 2500 și 3000 rpm, în funcție de acționare. Puterea nominală de ieșire a motorului poate atinge 5000 W atunci când este asociat cu servocontrolorul LXM32.D72N4, dar este compatibil și cu controlerele din seria Lexium 05, unde oferă o putere de 3400 W. Designul arborelui cu cheie oferă stabilitate suplimentară în aplicațiile cu cuplu ridicat, în timp ce capătul arborelui cu diametrul de 24 mm și lungimea de 50 mm asigură o conexiune robustă cu echipamentul acționat. Poziția unghiulară a motorului este monitorizată de un encoder Sincos de înaltă precizie cu o singură rotație (o singură rotație) de înaltă precizie, care oferă o rezoluție de 131.072 de impulsuri pe rotație, permițând o poziționare extrem de fină. Sistemul, cu o precizie unghiulară de 1,4°, este alegerea ideală pentru aplicații în care repetabilitatea precisă a poziției este esențială. Frâna încorporată oferă un cuplu de reținere de 36 Nm, ceea ce garantează o blocare fiabilă chiar și sub sarcină în cazul unei întreruperi de curent. Motorul are un grad de protecție IP50, care oferă o protecție adecvată împotriva pătrunderii prafului în condiții normale de funcționare. În ceea ce privește datele tehnice, servomotorul BSH1404P11F1P are un curent de blocare continuu de 21,3 A, o constantă de cuplu de 1,57 Nm/A (măsurată la 120 °C) și o constantă EMF inversă de 104 V/krpm (la 120 °C). Rotorul motorului are un cuplu de inerție de 29,2 kg·cm², o rezistență a statorului de 0,28 Ohm și o inductanță de 2,035 mH (măsurată la 20 °C). Motorul este răcit natural prin convecție și are o flanșă de montare standard internațională pentru o instalare ușoară. Lungimea totală este de 420,5 mm, iar greutatea netă este de 27,8 kg. Motorul este echipat cu conectori drepți, dar este compatibil și cu conectori unghiulari rotativi. Pentru motor se recomandă o comandă cu o frecvență de comutare de 8 kHz, iar sarcina sa maximă de forță radială variază între 1840 și 2660 N, în funcție de viteză. BSH1404P11F1P este potrivit pentru utilizarea în sisteme trifazate cu o tensiune de alimentare de 400 V sau 480 V, ideal în combinație cu servocontrolere Lexium 05 și Lexium 32.

Schneider Electric Lexium 32 - BSH1404P11F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu continuu: 33,4 Nm (pentru LXM32.D72N4, 24 A, 400 V, trifazic)

Cuplu continuu: 33,4 Nm (pentru LXM32.D72N4, 24 A, 480 V, trifazat)

Cuplu continuu: 32,1 Nm (LXM05AD57N4, 380...480 V, trifazat)

Cuplu continuu: 32,1 Nm (LXM05BD57N4, 380...480 V, trifazat)

Cuplu continuu: 32,1 Nm (LXM05CD57N4, 380...480 V, trifazat)

Cuplu maxim: 103,6 Nm (LXM32.D72N4 la 24 A, 400 V, trifazat)

Cuplu maxim în regim permanent: 103,6 Nm (LXM32.D72N4 la 24 A, 480 V, trifazat)

Cuplu maxim în regim permanent: 63,09 Nm (LXM05AD57N4, 380....480 V, trifazat)

Cuplu maxim staționar: 63,09 Nm (LXM05BD57N4, 380...480 V, trifazat)

Cuplu maxim staționar: 63,09 Nm (LXM05CD57N4, 380...480 V, trifazat)

Caracteristici de performanță

Putere nominală de ieșire: 5000 W (24 A pentru LXM32.D72N4, 400 V, trifazat)

Putere nominală de ieșire: 5000 W (24 A pentru LXM32.D72N4, 480 V, trifazat)

Putere nominală de ieșire: 3400 W (LXM05AD57N4, 380...480 V, trifazat)

Putere nominală de ieșire: 3400 W (LXM05BD57N4, 380...480 V, trifazat)

Putere nominală de ieșire: 3400 W (LXM05CD57N4, 380...480 V, trifazat)

Cuplu nominal: 19 N·m (24 A, 400 V, trifazat pentru LXM32.D72N4)

Cuplu nominal: 19 N·m (24 A, 480 V, trifazat)

Cuplu nominal: 10,8 N·m (LXM05AD57N4, 380...480 V, trifazat)

Cuplu nominal: 10,8 N·m (LXM05BD57N4, 380...480 V, trifazat)

Cuplu nominal: 10,8 Nm (LXM05CD57N4, 380...480 V, trifazat)

Viteza nominală: 2500 rpm (LXM32.D72N4 la 24 A, 400 V, trifazat)

Viteza nominală: 2500 rpm (LXM32.D72N4 la 24 A, 480 V, trifazat)

Viteză nominală: 3000 rpm (LXM05AD57N4, 380...480 V, trifazat)

Viteză nominală: 3000 rpm (LXM05BD57N4, 380...480 V, trifazat)

Viteză nominală: 3000 rpm (LXM05CD57N4, 380...480 V, trifazat)

Compatibilitate și conectare

Compatibilitate produs: LXM05AD57N4 380...480 V trifazat

Compatibilitate produs: LXM05BD57N4 380...480 V trifazat

Compatibilitate produs: LXM05CD57N4 380...480 V trifazat

Compatibilitate produs: LXM32.D72N4 400 V trifazat

Compatibilitate produs: LXM32.D72N4 480 V trifazat

Capăt arbore: Blocabil

Grad de protecție IP: standard IP50

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Încorporată

Suport de montare: Flanșă de montare standard internațional

Conexiune electrică: Conectori drepți

Caracteristici electrice

Număr de faze de rețea: Trei faze

Curent continuu de staționare: 21,3 A

Putere continuă maximă: 4,33 W

Curent maxim Irms: 72 A (LXM32.D72N4)

Curent maxim Irms: 95,6 A (LXM05AD57N4)

Curent maxim Irms: 95,6 A (LXM05BD57N4)

Curent maxim Irms: 95,6 A (LXM05CD57N4)

Curent continuu maxim: 95,6 A

Frecvență de comutare: 8 kHz

Constantă de cuplu: 1,57 N·m/A la 120 °C

Constantă EMF inversă: 104 V/krpm la 120 °C Rezistența statorului: 0,28 Ohm la 20 °C Inductanța statorului: 2,035 mH la 20 °C

Constantă de timp electrică a statorului: 13,93 ms la 20 °C

Putere de frânare: 26 W

Caracteristici mecanice

Arbore secundar: Fără capăt secundar al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime zăvor: 40 mm

Tip feedback: SinCos Hiperface cu buclă simplă

Cuplu de reținere: Frână de reținere 36 N·m

Dimensiunea flanșei motorului: 140 mm

Număr de unități motor: 4

Număr de poli motor: 5,0

Inerție rotor: 29,2 kg·cm²

Forță radială maximă Fr: 1840 N la 3000 rpm

Forță radială maximă Fr: 2110 N la 2000 rpm

Forță radială maximă Fr: 2660 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală Lungime: 420,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de fixare: 4 Diametrul orificiilor de fixare: 11 mm Diametrul orificiilor de fixare: 165 mm Greutate netă: 27,8 kg Referință dimensiune: BSH1404P BSH1404P

Date suplimentare

Precizie unghiulară: 1,4°

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361492

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

20,6 kg/bucată

Numar articol

3389118361492
