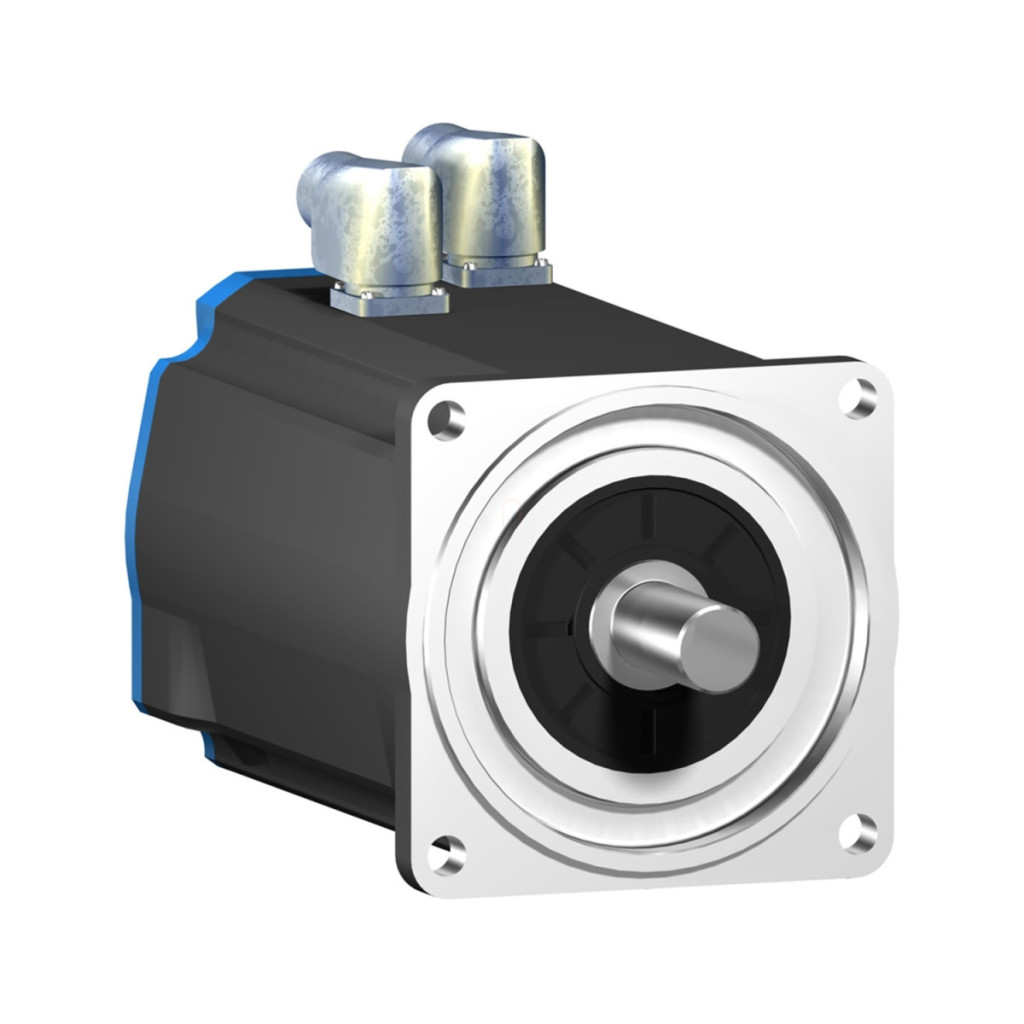

Schneider Electric Lexium 32 - BSH1404P11F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P11F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P11F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP50, cu blocare, frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361508
Price: 16030.1 RON
Availability: InStock

16 030,10 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Schneider Electric BSH1404P11F2P este un servomotor de înaltă performanță din familia de produse Lexium 32, care combină un design compact cu caracteristici remarcabile de cuplu și viteză. Acest motor de 140 mm este alegerea ideală pentru aplicații industriale de precizie, unde poziționarea exactă și funcționarea fiabilă sunt esențiale. Servomotorul BSH1404P11F2P are performanțe impresionante. Cuplul continuu al motorului combinat cu servomotorul LXM32.D72N4 este de 33,4 Nm (400 V sau 480 V, alimentare trifazată), în timp ce cu motoarele din seria LXM05 este de 32,1 Nm. Cuplul maxim de vârf este și mai impresionant: poate ajunge la 103,6 Nm cu servomotorul LXM32.D72N4 și la 63,09 Nm cu servomotoarele din seria LXM05. Puterea nominală de ieșire poate fi de până la 5000 W cu combinația adecvată de servomotoare. Viteza nominală este de 3000 rpm cu motoarele din seria LXM05 și de 2500 rpm cu tipul LXM32.D72N4. Viteza mecanică maximă a motorului este de 4000 rpm, ceea ce permite o gamă largă de aplicații. Designul modelului BSH1404P11F2P este bine gândit și funcțional. Motorul are un capăt de arbore blocat, care asigură o transmisie sigură și fiabilă a puterii. Arborele are un diametru de 24 mm, o lungime de 50 mm și o lățime de blocare de 40 mm. Motorul poate fi montat cu o flanșă în conformitate cu standardele internaționale, ceea ce facilitează instalarea în diverse sisteme. Gradul de protecție IP50 oferă o protecție adecvată împotriva prafului, ceea ce face ca motorul să fie potrivit pentru utilizarea în medii industriale. Motorul are o frână încorporată cu un cuplu de reținere de 36 Nm, care menține în siguranță poziția sa chiar și în stare staționară. Frâna are o putere de frânare de 26 W. Conexiunea electrică a motorului se realizează cu ajutorul unor conectori rotativi, în unghi drept, ceea ce permite o instalare flexibilă în diverse poziții de montare. Sistemul de feedback de poziție BSH1404P11F2P este un sistem de înaltă precizie, de tip SinCos Hiperface cu o rezoluție de 131072 puncte/rotație, care permite o poziționare extrem de precisă. Motorul are 5 poli, o inerție a rotorului de 29,2 kg.cm², o rezistență a statorului de 0,28 Ohm (la 20 °C), o inductanță a statorului de 2,035 mH (la 20 °C) și o constantă de timp electrică a statorului de 13,93 ms. Constanta de cuplu este de 1,57 N.m/A (la 120 °C), iar constanta de tensiune este de 104 V/krpm (la 120 °C). Forța radială maximă a motorului variază în funcție de viteză: 1840 N la 3000 rpm, 2110 N la 2000 rpm și 2660 N la 1000 rpm, în timp ce forța axială maximă este de 0,2 ori forța radială. Răcirea este asigurată prin convecție naturală. Servomotorul BSH1404P11F2P este alegerea perfectă pentru sarcini de automatizare și control în care precizia, fiabilitatea și designul robust sunt importante. Este compatibil cu familiile de acționări Lexium 05 și Lexium 32, ceea ce îl face flexibil pentru o varietate de cerințe de control. Motorul este alegerea ideală pentru construcția de mașini, tehnologia de ambalare, manipularea materialelor și alte aplicații industriale în care poziționarea precisă și cuplul ridicat sunt cerințe cheie.

Date tehnice BSH1404P11F2P

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu continuu:

33,4 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

33,4 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

32,1 N.m pentru LXM05AD57N4, 380...480 V, trifazat

32,1 N.m pentru LXM05BD57N4, 380...480 V, trifazat

32,1 N.m pentru LXM05CD57N4, 380...480 V, trifazat

Date de performanță

Cuplu maxim în regim permanent:

103,6 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat

103,6 N.m pentru LXM32.D72N4 la 24 A, 480 V, trifazat

63,09 N.m pentru LXM05AD57N4 la 380...480 V, trifazat

63,09 N.m pentru LXM05BD57N4, 380...480 V, trifazat

63,09 N.m pentru LXM05CD57N4, 380...480 V, trifazat

Putere nominală de ieșire:

5000 W pentru LXM32.D72N4 24 A, 400 V, trifazat

5000 W pentru LXM32.D72N4 24 A, 480 V, trifazat

3400 W pentru LXM05AD57N4, 380...480 V, trifazat

3400 W pentru LXM05BD57N4, 380...480 V, trifazat

3400 W LXM05CD57N4, 380...480 V, trifazat

Cuplu nominal:

19 N.m LXM32.D72N4, 24 A, 400 V, trifazat

19 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat

10,8 N.m pentru LXM05AD57N4, 380...480 V, trifazat

10,8 N.m pentru LXM05BD57N4, 380...480 V, trifazat

10,8 N.m pentru LXM05CD57N4, 380...480 V, trifazat

Viteza nominală:

2500 rpm pentru LXM32.D72N4 24 A, 400 V, trifazat

2500 rpm pentru LXM32.D72N4 24 A, 480 V, trifazat

3000 rpm pentru LXM05AD57N4, 380...480 V, trifazat

3000 rpm pentru LXM05BD57N4, 380...480 V, trifazat

3000 rpm LXM05CD57N4, 380...480 V, trifazat

Compatibilitatea produsului și date de conectare

Compatibilitatea produsului:

LXM05AD57N4 380...480 V trifazat

LXM05BD57N4 380...480 V trifazat

LXM05CD57N4 380...480 V trifazat

LXM32.D72N4 400 V trifazat

LXM32.D72N4 480 V trifazat

Capătul arborelui: Blocat

Grad de protecție IP: standard IP50

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Da

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori rotativi în unghi drept

Caracteristici electrice

Curent continuu de staționare: 21,3 A

Curent maxim Irms:

72 A pentru LXM32.D72N4

95,6 A pentru LXM05AD57N4

95,6 A pentru LXM05BD57N4

95,6 A pentru LXM05CD57N4

Curent continuu maxim: 95,6 A

Frecvență de comutare: 8 kHz

Constanta de cuplu: 1,57 N.m/A la 120 °C

Constanta EMF inversă: 104 V/krpm la 120 °C

Rezistența statorului: 0,28 Ohm la 20 °C

Inductanța statorului: 2,035 mH la 20 °C

Constanta de timp electrică a statorului: 13,93 ms la 20 °C

Caracteristici mecanice

Al doilea arbore: Fără capăt al doilea arbore

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime zăvor: 40 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: frână de reținere 36 N.m

Dimensiunea flanșei motorului: 140 mm

Numărul de bobine ale motorului: 4

Numărul de poli ai motorului: 5,0

Inerția rotorului: 29,2 kg.cm²

Forță radială maximă Fr:

1840 N la 3000 rpm

2110 N la 2000 rpm

2660 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Puterea de frânare: 26 W

Tip de răcire: Convecție naturală

Dimensiuni

Lungime: 420,5 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de montare: 4

Diametru orificiu de montare: 11 mm

Diametru cerc orificii de montare: 165 mm

Număr faze rețea: 3

Eroare precizie [unghi]: 1,4 °

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361508

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

20,6 kg/bucată

Numar articol

3389118361508
