Schneider Electric Lexium 32 - BSH1404P21A2P este un servomotor de înaltă performanță, ideal pentru aplicații industriale de precizie, robotică și linii de producție automatizate. Acest servomotor de înaltă calitate din seria BSH este alegerea perfectă pentru utilizatorii care au nevoie de poziționare de înaltă precizie și cuplu remarcabil într-un design compact. Modelul BSH1404P21A2P are o dimensiune a flanșei de 140 mm și se mândrește cu parametri tehnici remarcabili. Motorul are o viteză mecanică maximă de 4000 rpm, în timp ce viteza nominală este de 3000 rpm (pentru LXM05A/B/CD57N4) sau 2500 rpm (pentru LXM32.D72N4). În ceea ce privește puterea, puterea nominală de ieșire poate fi de până la 5000 W cu servomotorul LXM32.D72N4, în timp ce cu motorul LXM05A/B/CD57N4 este de 3400 W. Cuplul de reținere continuu al motorului este de 32,1 N.m sau 33,4 N.m, în funcție de tipul de servomotor asociat acestuia, în timp ce cuplul de reținere maxim poate ajunge la 103,6 N.m. Această performanță îl face ideal pentru aplicații în care este necesară o poziționare precisă chiar și sub sarcini mari. Servomotorul BSH1404P21A2P are caracteristici excelente pentru un control precis. Sistemul său de feedback SinCos Hiperface cu o rezoluție de 131072 puncte/rotație asigură o poziționare extrem de precisă, cu o eroare unghiulară de numai 1,4°. Motorul este compatibil cu familiile de servomotoare Lexium 32 și Lexium 05, ceea ce îl face flexibil pentru integrarea în diferite arhitecturi de control. Motorul este trifazat, cu o tensiune maximă de alimentare de 480 V și un curent nominal continuu de 21,3 A, în timp ce curentul maxim poate ajunge până la 95,6 A, în funcție de servomotor. Frecvența de comutare este de 8 kHz, ceea ce contribuie la o funcționare lină. BSH1404P21A2P are parametri tehnici remarcabili: cuplul este constant la 1,57 N.m/A la 120 °C, iar EMF-ul invers este constant la 104 V/krpm la 120 °C. Inerția rotorului este de 23,7 kg.cm², ceea ce asigură pornirea și oprirea rapidă. Motorul are 5 poli, rezistența statorului este de 0,28 Ohm, inductanța statorului este de 2,035 mH (ambele măsurate la 20 °C), iar constanta de timp electrică a statorului este de 13,93 ms la 20 °C. Motorul BSH1404P21A2P are protecție IP65, care asigură o protecție adecvată împotriva prafului și a apei, fiind ideal pentru utilizarea în medii industriale. Motorul este răcit prin convecție naturală, nu are frână, iar arborele său este fără cheie, cu diametrul de 24 mm și lungimea de 50 mm. Motorul poate fi montat cu o flanșă conform standardelor internaționale, iar conexiunea electrică se realizează cu conectori rotativi în unghi drept, ceea ce oferă opțiuni flexibile de instalare. Motorul are o lungime de 382,5 mm, cu un diametru al colierului de centrare de 130 mm și o adâncime de 3,5 mm. Găurile de montare au un diametru de 11 mm și un diametru al cercului găurilor de montare de 165 mm.

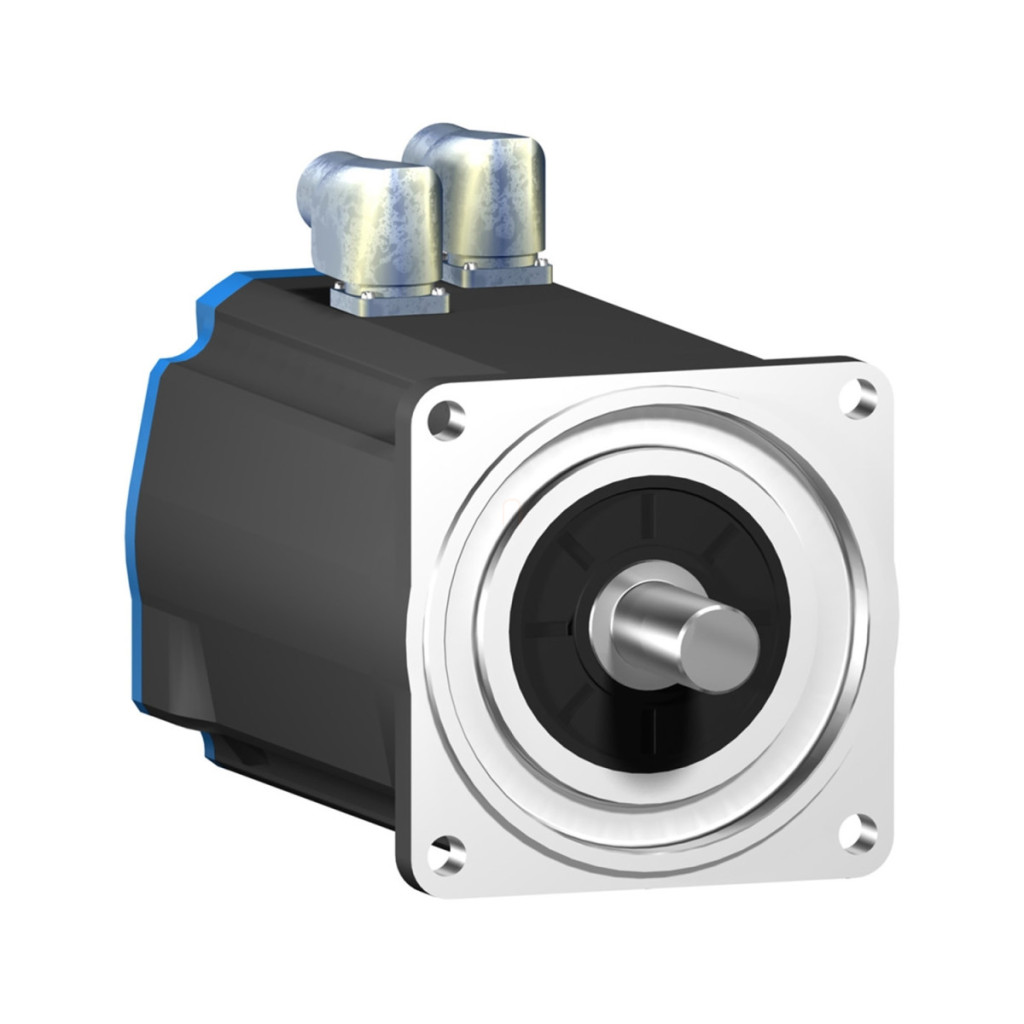

Schneider Electric Lexium 32 - BSH1404P21A2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, fără blocare, fără frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Viteza mecanică maximă: 4000 rpm
Familii de produse compatibile: Lexium 32, Lexium 05
Date de performanță
Cuplu continuu: 33,4 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat
Cuplu continuu: 33,4 N.m pentru LXM32.D72N4, 24 A, 480 V, trifazat
Cuplu continuu: 32,1 N.m pentru LXM05AD57N4, 380...480 V, trifazat
Cuplu continuu: 32,1 N.m Pentru LXM05BD57N4, 380...480 V, trifazat
Cuplu continuu: 32,1 N.m Pentru LXM05CD57N4, 380...480 V, trifazat
Cuplu maxim în regim permanent: 103,6 N.m pentru LXM32.D72N4 24 A, 400 V, trifazat
Cuplu maxim în regim permanent: 103,6 N.m pentru LXM32.D72N4 24 A, 480 V, trifazat
Cuplu maxim în regim permanent: 63,09 N.m pentru LXM05AD57N4, 380...480 V, trifazat
Cuplu maxim în regim permanent: 63,09 N.m pentru LXM05BD57N4, 380...480 V, trifazat
Cuplu maxim staționar: 63,09 N.m pentru LXM05CD57N4, 380...480 V, trifazat
Putere nominală de ieșire: 5000 W pentru LXM32.D72N4 24 A, 400 V, trifazat
Putere nominală de ieșire: 5000 W pentru LXM32.D72N4 24 A, 480 V, trifazat
Putere nominală de ieșire: 3400 W pentru LXM05AD57N4, 380...480 V, trifazat
Putere nominală de ieșire: 3400 W pentru LXM05BD57N4, 380...480 V, trifazat
Putere nominală de ieșire: 3400 W pentru LXM05CD57N4, 380...480 V, trifazat
Caracteristici electrice
Tensiune maximă de alimentare: 480 V Număr de faze de rețea: trifazat Curent continuu de staționare: 21,3 A Putere continuă maximă: 4,33 W Curent maxim Irms: 72 A pentru LXM32.D72N4 Curent maxim Irms: 95,6 A pentru LXM05AD57N4
Curent maxim Irms: 95,6 A pentru LXM05BD57N4
Curent maxim Irms: 95,6 A pentru LXM05CD57N4
Curent continuu maxim: 95,6 A
Frecvență de comutare: 8 kHz Rezistența statorului: 0,28 Ohm la 20 °C Inductanța statorului: 2,035 mH la 20 °C
Constantă de timp electrică a statorului: 13,93 ms la 20 °C
Caracteristici mecanice
Capătul arborelui: Fără blocare
Al doilea arbore: Capătul celui de-al doilea arbore fără blocare
Diametrul arborelui: 24 mm
Lungimea arborelui: 50 mm
Tipul de feedback: SinCos Hiperface cu o singură rotație
Dimensiunea flanșei motorului: 140 mm
Numărul de straturi ale motorului: 4 Cuplu constant: 1,57 N.m/A la 120 °C EMF constant: 104 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Inerție rotor: 23,7 kg.cm² Forță radială maximă Fr: 1840 N la 3000 rpm
Forță radială maximă Fr: 2110 N la 2000 rpm
Forță radială maximă Fr: 2660 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală Lungime: 382,5 mm Diametru colier de centrare: 130 mm Adâncime colier de centrare: 3,5 mm Număr de orificii de montare: 4 Diametrul orificiilor de montare: 11 mm Diametrul cercului orificiilor de montare: 165 mm Greutate netă: 26 kg Protecție Grad de protecție IP: IP65 standard Grad de protecție IP: IP67 cu kit IP67
Date privind precizia
Rezoluție feedback viteză: 131072 puncte/rotație
Eroare de precizie unghiulară: 1,4 °
Date suplimentare
Referință dimensionare: BSH1404P
