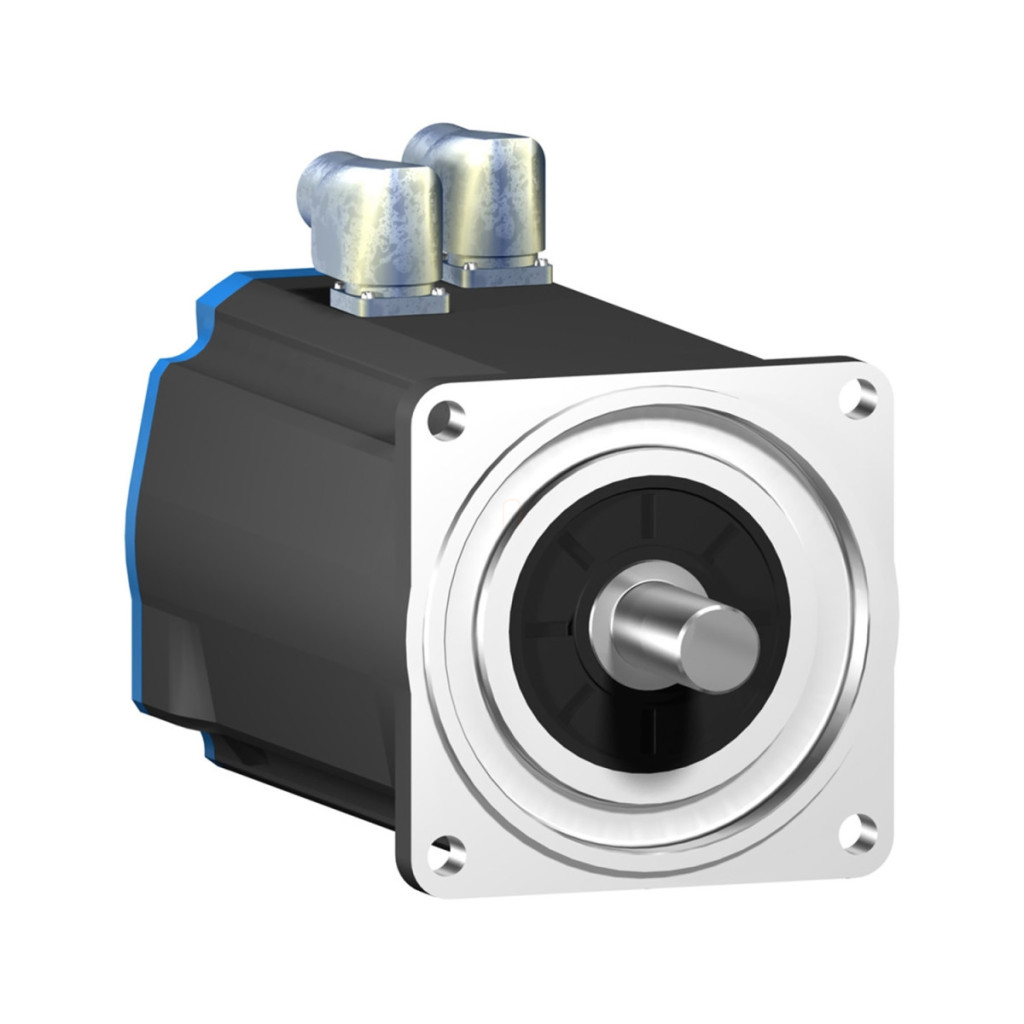

Schneider Electric Lexium 32 - BSH1404P21F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, fără zăvor, cu frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P21F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, fără zăvor, cu frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P21F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, fără zăvor, cu frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361584
Price: 16108.39 RON
Availability: InStock

16 108,39 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH1404P21F2P este un membru performant al familiei de produse Lexium 32, oferind o soluție profesională pentru o gamă largă de aplicații industriale. Acest motor de 140 mm este alegerea perfectă atunci când sunt necesare un cuplu ridicat și o poziționare precisă pentru sarcini de automatizare exigente. Servomotorul BSH1404P21F2P oferă un cuplu continuu de 32,1 Nm la o viteză nominală de 3000 rpm atunci când este utilizat cu un servomotor din seria Lexium 05 (tipurile LXM05AD57N4, LXM05BD57N4 sau LXM05CD57N4). Atunci când este combinat cu servomotorul Lexium 32 (LXM32.D72N4), acesta poate furniza un cuplu continuu impresionant de 33,4 Nm și un cuplu maxim de până la 103,6 Nm. Puterea nominală a motorului este de 5000 W cu servomotorul Lexium 32 și de 3400 W cu seria Lexium 05. Viteza mecanică maximă este de 4000 rpm, ceea ce asigură o gamă largă de aplicații. Feedback-ul este asigurat de un encoder monofazat Sincos Hiperface de înaltă precizie, cu o rezoluție de 131072 puncte/rotație, care permite o precizie excepțională. Servomotorul BSH1404P21F2P are protecție IP65 ca standard, care oferă o protecție excelentă împotriva prafului și jeturilor de apă, dar poate fi completat cu un kit IP67 pentru o protecție și mai mare, dacă este necesar. Motorul are o frână încorporată care oferă un cuplu de reținere de 36 Nm, ceea ce îl face ideal pentru aplicații cu arbore vertical sau de siguranță. Frâna are un consum de energie de 26 W. Arborele motorului are un diametru de 24 mm, o lungime de 50 mm și un design fără blocare, ceea ce facilitează instalarea diverselor elemente de acționare. Conexiunea electrică se realizează cu conectori rotativi în unghi drept, care oferă opțiuni flexibile de cablare pentru diferite situații de instalare. Corpul motorului are o flanșă care respectă standardele internaționale, cu o dimensiune a flanșei de 140 mm și un colier de centrare de 130 mm. Diametrul orificiilor de montare este de 11 mm, iar diametrul cercului orificiilor este de 165 mm. Motorul este răcit prin convecție naturală. În ceea ce privește parametrii electrici, motorul BSH1404P21F2P are o constantă de cuplu de 1,57 Nm/A, o constantă de forță contraelectromotoare de 104 V/krpm, o rezistență a statorului de 0,28 Ohm și o inductanță a statorului de 2,035 mH (măsurată la 20 °C). Cuplul de inerție al rotorului său este de 29,2 kg·cm², ceea ce asigură proprietăți dinamice favorabile. Motorul are 5 poli și o constantă de timp electrică de 13,93 ms. BSH1404P21F2P este compatibil cu familiile de servomotoare Lexium 32 și Lexium 05, permițând o aplicare versatilă în sistemele moderne de automatizare industrială.

Schneider Electric Lexium 32 - BSH1404P21F2P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, fără blocare, cu frână, pentru 32 servomotoare Date tehnice

Date de bază

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteză mecanică maximă: 4000 rpm

Cuplu continuu: 33,4 Nm pentru LXM32.D72N4 24 A, 400 V, alimentare trifazată

Cuplu continuu: 33,4 Nm pentru LXM32.D72N4 la 24 A, 480 V, alimentare trifazată

Cuplu continuu: 32,1 Nm pentru LXM05AD57N4, 380...480 V, alimentare trifazată

Cuplu continuu: 32,1 Nm pentru LXM05BD57N4, 380...480 V, alimentare trifazată

Cuplu continuu: 32,1 Nm pentru LXM05CD57N4, 380...480 V, alimentare trifazată

Date privind performanța maximă

Cuplu maxim în regim permanent: 103,6 Nm pentru LXM32.D72N4 24 A, 400 V, alimentare trifazată

Cuplu maxim în regim permanent: 103,6 Nm pentru LXM32.D72N4 la 24 A, 480 V, alimentare trifazată

Cuplu maxim staționar: 63,09 Nm pentru LXM05AD57N4, 380...480 V, alimentare trifazată

Cuplu maxim staționar: 63,09 Nm pentru LXM05BD57N4, 380...480 V, alimentare trifazată

Cuplu maxim staționar: 63,09 Nm pentru LXM05CD57N4, 380...480 V, alimentare trifazată

Date nominale

Putere nominală de ieșire: 5000 W pentru LXM32.D72N4 24 A, 400 V, alimentare trifazată

Putere nominală de ieșire: 5000 W pentru LXM32.D72N4, 24 A, 480 V, alimentare trifazată

Putere nominală de ieșire: 3400 W pentru LXM05AD57N4, 380...480 V, alimentare trifazată

Putere nominală de ieșire: 3400 W pentru LXM05BD57N4, 380...480 V, alimentare trifazată

Putere nominală de ieșire: 3400 W pentru LXM05CD57N4, 380...480 V, alimentare trifazată

Cuplu nominal: 19 Nm pentru LXM32.D72N4 24 A, 400 V, alimentare trifazată

Cuplu nominal: 19 Nm pentru LXM32.D72N4 24 A, 480 V, alimentare trifazată

Cuplu nominal: 10,8 Nm pentru LXM05AD57N4, 380...480 V, alimentare trifazată

Cuplu nominal: 10,8 Nm pentru LXM05BD57N4, 380...480 V, alimentare trifazată

Cuplu nominal: 10,8 Nm pentru LXM05CD57N4, 380...480 V, alimentare trifazată

Date privind viteza

Viteza nominală: 2500 rpm pentru LXM32.D72N4 24 A, 400 V, alimentare trifazată

Viteză nominală: 2500 rpm pentru LXM32.D72N4, 24 A, 480 V, alimentare trifazată

Viteză nominală: 3000 rpm pentru LXM05AD57N4, 380...480 V, alimentare trifazată

Viteză nominală: 3000 rpm pentru LXM05BD57N4, 380...480 V, alimentare trifazată

Viteză nominală: 3000 rpm pentru LXM05CD57N4, 380...480 V, alimentare trifazată

Compatibilitate

Compatibilitate produs: LXM05AD57N4 380...480 V alimentare trifazată

Compatibilitate produs: LXM05BD57N4 380...480 V sursă de alimentare trifazată

Compatibilitate produs: LXM05CD57N4 380...480 V sursă de alimentare trifazată

Compatibilitate produs: LXM32.D72N4 cu alimentare trifazată de 400 V

Compatibilitate produs: LXM32.D72N4 cu alimentare trifazată de 480 V

Caracteristici mecanice

Capăt arbore: Fără blocare

Grad de protecție IP: IP65 standard

Grad de protecție IP: IP67 cu kit IP67

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Încorporată Suport de montare: Flanșă standard internațional Conexiune electrică: Conectori rotativi în unghi drept Date electrice Tensiune maximă de alimentare: 480 V Număr de faze: Trifazat Curent continuu maxim: 21,3 A Putere continuă maximă: 4,33 W 480 V

Număr de faze: trifazat

Curent continuu de staționare: 21,3 A

Putere continuă maximă: 4,33 W

Curent maxim Irms: 72 A pentru LXM32.D72N4

Curent maxim Irms: 95,6 A pentru LXM05AD57N4

Curent maxim Irms: 95,6 A pentru LXM05BD57N4

Curent maxim Irms: 95,6 A pentru LXM05CD57N4

Curent continuu maxim: 95,6 A

Frecvență de comutare: 8 kHz

Constanta de cuplu: 1,57 N·m/A la 120 °C

Constanta forței contraelectromotoare: 104 V/krpm la 120 °C Număr de poli ai motorului: 5,0 Cuplu de inerție al rotorului: 29,2 kg.cm² Rezistența statorului: 0,28 Ohm la 20 °C

Inductanța statorului: 2,035 mH la 20 °C

Constanta de timp electrică a statorului: 13,93 ms la 20 °C

Date privind sarcina

Forța radială maximă Fr: 1840 N la 3000 rpm

Forța radială maximă Fr: 2110 N la 2000 rpm

Forța radială maximă Fr: 2660 N la 1000 rpm

Forța axială maximă Fa: 0,2 x Fr

Puterea de frânare: 26 W

Caracteristici fizice și de răcire

Tip de răcire: Convecție naturală

Lungime: 420,5 mm Diametrul colierului de centrare: 130 mm Adâncimea colierului de centrare: 3,5 mm Număr de orificii de fixare: 4 Diametru găuri de montare: 11 mm Diametru cerc găuri de montare: 165 mm Greutate netă: 27,8 kg Referință dimensiune: BSH1404P Alte specificații Al doilea arbore: Fără al doilea capăt al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Tip feedback: SinCos Hiperface cu o singură rotație

Cuplu de reținere: 36 N·m frână de reținere Dimensiune flanșă motor: 140 mm Număr de stive motor: 4 Eroare unghiulară: 1,4°

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361584

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

20,6 kg/bucată

Numar articol

3389118361584
