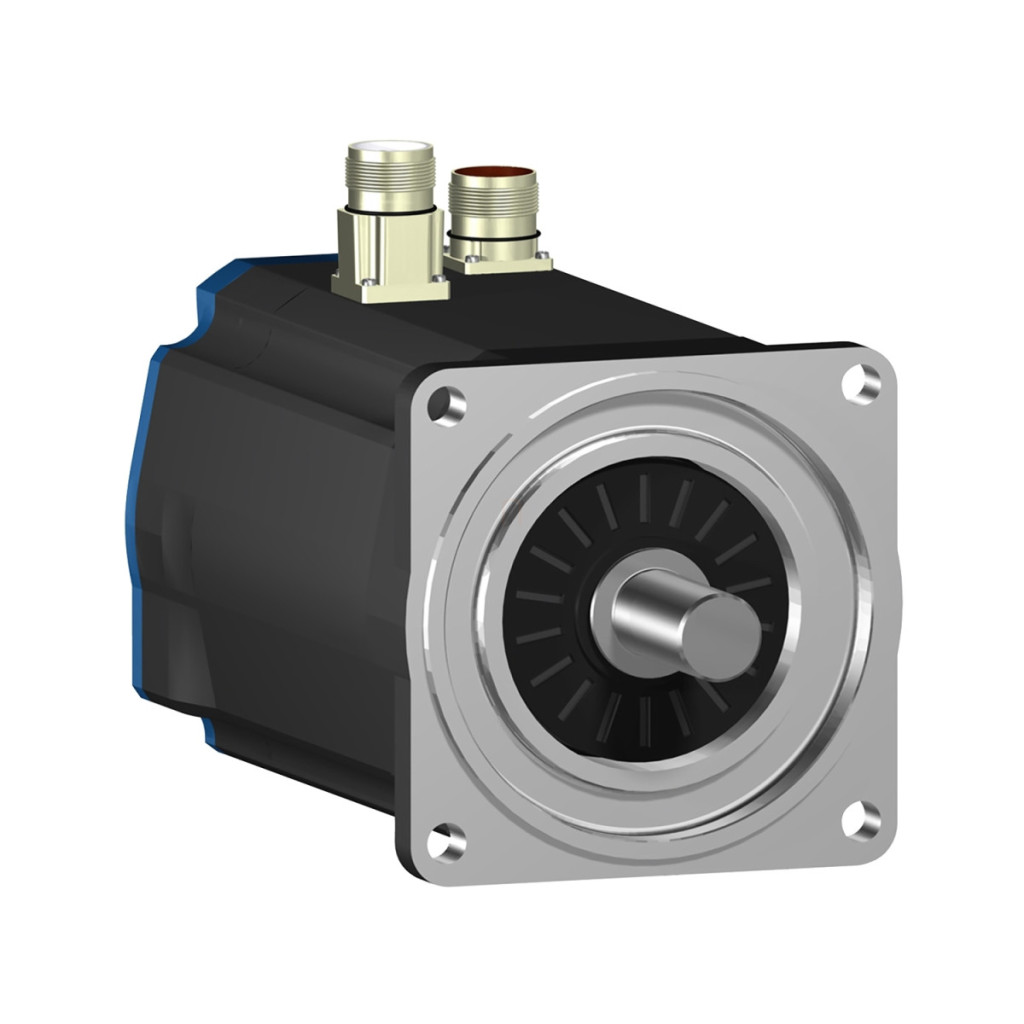

Schneider Electric Lexium 32 - BSH1404P31A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, cu blocare, fără frână, pentru 32 servomotoare

Lățime: 270 mm

Lungime: 606 mm

Înălțime: 270 mm

Comandă specială

Schneider Electric Lexium 32 - BSH1404P31A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, cu blocare, fără frână, pentru 32 servomotoare

Name: Schneider Electric Lexium 32 - BSH1404P31A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, cu blocare, fără frână, pentru 32 servomotoare
Brand: Schneider Electric Zrt.
SKU: 3389118361638
Price: 13144.88 RON
Availability: InStock

13 144,88 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Lexium 32

Servomotorul Schneider Electric BSH1404P31A1P este compatibil cu servomotoarele din seriile Lexium 32 și Lexium 05 și este o componentă electromecanică care oferă performanțe remarcabile. Acest motor modern a fost optimizat pentru sarcini de automatizare industrială în care poziționarea precisă, funcționarea fiabilă și capacitatea mare de încărcare sunt cerințe esențiale. Servomotorul are o dimensiune a flanșei motorului de 140 mm, care este montată cu o flanșă conformă cu standardele internaționale. Servomotorul BSH1404P31A1P oferă performanțe remarcabile. Compatibilitatea sa cu diverse servomotoare asigură o gamă largă de aplicații. Atunci când este asociat cu un servomotor Lexium 32.D72N4, acesta poate furniza un cuplu continuu de 33,4 Nm și un cuplu maxim impresionant de 103,6 Nm la o tensiune de alimentare trifazată de 400 V, în timp ce puterea sa nominală este de 5000 W. Viteza nominală a motorului în această configurație este de 2500 rpm. Servomotoarele din seria Lexium 05 (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4) cu o tensiune de alimentare trifazată de 380-480 V, oferă un cuplu continuu de 32,1 Nm, un cuplu maxim de 63,09 Nm, o putere nominală de 3400 W și o viteză nominală de 3000 rpm. Servomotorul BSH1404P31A1P are un design deosebit de robust, confirmat de clasa de protecție IP65. Această protecție sporită oferă protecție împotriva pătrunderii materialelor solide și a apei, asigurând funcționarea fiabilă a motorului chiar și în condiții dificile. Protecția poate fi sporită la IP67 cu ajutorul kitului IP67 disponibil separat. Motorul are un design cu arbore de blocare cu un diametru de 24 mm, o lungime de 50 mm și o lățime de blocare de 40 mm. Designul cu conectori drepți permite o instalare ușoară. Motorul nu include o frână de reținere, ceea ce poate fi un avantaj în anumite aplicații datorită greutății sale mai mici și designului mai simplu. Servomotorul are răcire prin convecție naturală, deci nu necesită un ventilator de răcire separat. Servomotorul BSH1404P31A1P oferă o precizie remarcabilă datorită rezoluției de feedback a vitezei de 131072 impulsuri/rotație, care este obținută cu unitatea de feedback Single turn SinCos Hiperface. Acest lucru permite o poziționare extrem de precisă, ceea ce este esențial în aplicațiile de control al mișcării de precizie. Parametrii electrici ai servomotorului sunt, de asemenea, demni de menționat: cuplu constant de 1,57 N.m/A la 120 °C, constanta forței contraelectromotoare de 104 V/krpm la 120 °C, rezistența statorului de 0,28 Ohm și inductanța statorului de 2,035 mH la 20 °C. Motorul are un design cu 5 poli, iar cuplul de inerție al rotorului este de 23,7 kg.cm². Viteza mecanică maximă a motorului este de 4000 rpm, ceea ce oferă o gamă largă de viteze pentru diverse aplicații. Frecvența de comutație este de 8 kHz, ceea ce permite un control modern și rapid.

Schneider Electric Lexium 32 - BSH1404P31A1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, cu blocare, fără frână, pentru 32 servomotoare Date tehnice

Caracteristici principale

Denumire scurtă a dispozitivului: BSH

Tipul produsului sau al componentei: Servomotor

Viteza mecanică maximă: 4000 rpm

Cuplu de menținere continuu: 33,4 N.m pentru LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată; 33,4 N.m pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată; 32,1 N.m pentru LXM05AD57N4, 380...480 V, alimentare trifazată; 32,1 N.m pentru LXM05BD57N4, 380...480 V, alimentare trifazată; 32,1 N.m LXM05CD57N4, 380...480 V, alimentare trifazată

Cuplu maxim de menținere: 103,6 N.m LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată; 103,6 N.m pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată; 63,09 N.m pentru LXM05AD57N4, 380...480 V, alimentare trifazată; 63,09 N.m pentru LXM05BD57N4, 380...480 V, alimentare trifazată; 63,09 N.m LXM05CD57N4, 380...480 V, alimentare trifazată

Putere nominală de ieșire: 5000 W LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată; 5000 W LXM32.D72N4 la 24 A, 480 V, alimentare trifazată; 3400 W LXM05AD57N4, 380...480 V, alimentare trifazată; 3400 W LXM05BD57N4, 380...480 V, alimentare trifazată; 3400 W LXM05CD57N4, 380...480 V, alimentare trifazată

Cuplu nominal: 19 N.m pentru LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată; 19 N.m pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată; 10,8 N.m pentru LXM05AD57N4, 380...480 V, alimentare trifazată; 10,8 N.m pentru LXM05BD57N4, 380...480 V, alimentare trifazată; 10,8 N.m LXM05CD57N4, 380...480 V, alimentare trifazată

Viteza nominală: 2500 rpm LXM32.D72N4 cu 24 A, 400 V, alimentare trifazată; 2500 rpm pentru LXM32.D72N4 cu 24 A, 480 V, alimentare trifazată; 3000 rpm pentru LXM05AD57N4, 380...480 V, alimentare trifazată; 3000 rpm pentru LXM05BD57N4, 380...480 V, alimentare trifazată; 3000 rpm LXM05CD57N4, 380...480 V, alimentare trifazată

Compatibilitate și conectare

Compatibilitatea produsului: LXM05AD57N4 380...480 V trifazat; LXM05BD57N4 380...480 V trifazat; LXM05CD57N4 380...480 V trifazat; LXM32.D72N4 400 V trifazat; LXM32.D72N4 480 V trifazat

Capătul arborelui: Blocabil

Grad de protecție IP: Standard IP65, IP67 cu kit IP67

Rezoluție feedback viteză: 131072 puncte/rotație

Frână de reținere: Niciuna

Suport de montare: Flanșă standard internațional

Conexiune electrică: Conectori drepți

Caracteristici electrice

Tensiune maximă de alimentare: 480 V

Număr de faze: Trifazat

Curent continuu de repaus: 21,3 A

Putere maximă continuă: 4,33 W

Curent maxim Irms: 72 A pentru LXM32.D72N4; 95,6 A pentru LXM05AD57N4; 95,6 A pentru LXM05BD57N4; 95,6 A pentru LXM05CD57N4

Curent constant maxim: 95,6 A

Frecvență de comutare: 8 kHz

Tip de feedback: SinCos Hiperface cu o singură rotație

Constantă de cuplu: 1,57 N.m/A la 120 °C

Constantă EMF inversă: 104 V/krpm la 120 °C

Număr de poli ai motorului: 5,0

Inerție rotor: 23,7 kg.cm²

Rezistența statorului: 0,28 Ohm la 20 °C

Inductanța statorului: 2,035 mH la 20 °C

Constanta de timp electrică a statorului: 13,93 ms la 20 °C

Caracteristici mecanice

Forța radială maximă Fr: 1840 N la 3000 rpm; 2110 N la 2000 rpm; 2660 N la 1000 rpm

Forță axială maximă Fa: 0,2 x Fr

Tip de răcire: Convecție naturală

Lungime: 382,5 mm

Diametru colier de centrare: 130 mm

Adâncime colier de centrare: 3,5 mm

Număr de orificii de fixare: 4

Diametru orificiu de montare: 11 mm

Diametru cerc orificiu de montare: 165 mm

Ax secundar: Fără capăt secundar al arborelui

Diametru arbore: 24 mm

Lungime arbore: 50 mm

Lățime zăvor: 40 mm

Dimensiunea flanșei motorului: 140 mm

Numărul de stive ale motorului: 4

Inerție: 0,0 kg.cm² cu frână; 23,7 kg.cm² cu motor

Eroare de precizie unghiulară: 1,4 °

Date

Lățime

270 mm

Lungime

606 mm

Înălțime

270 mm

EAN prezentat

3389118361638

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

18,5 kg/bucată
