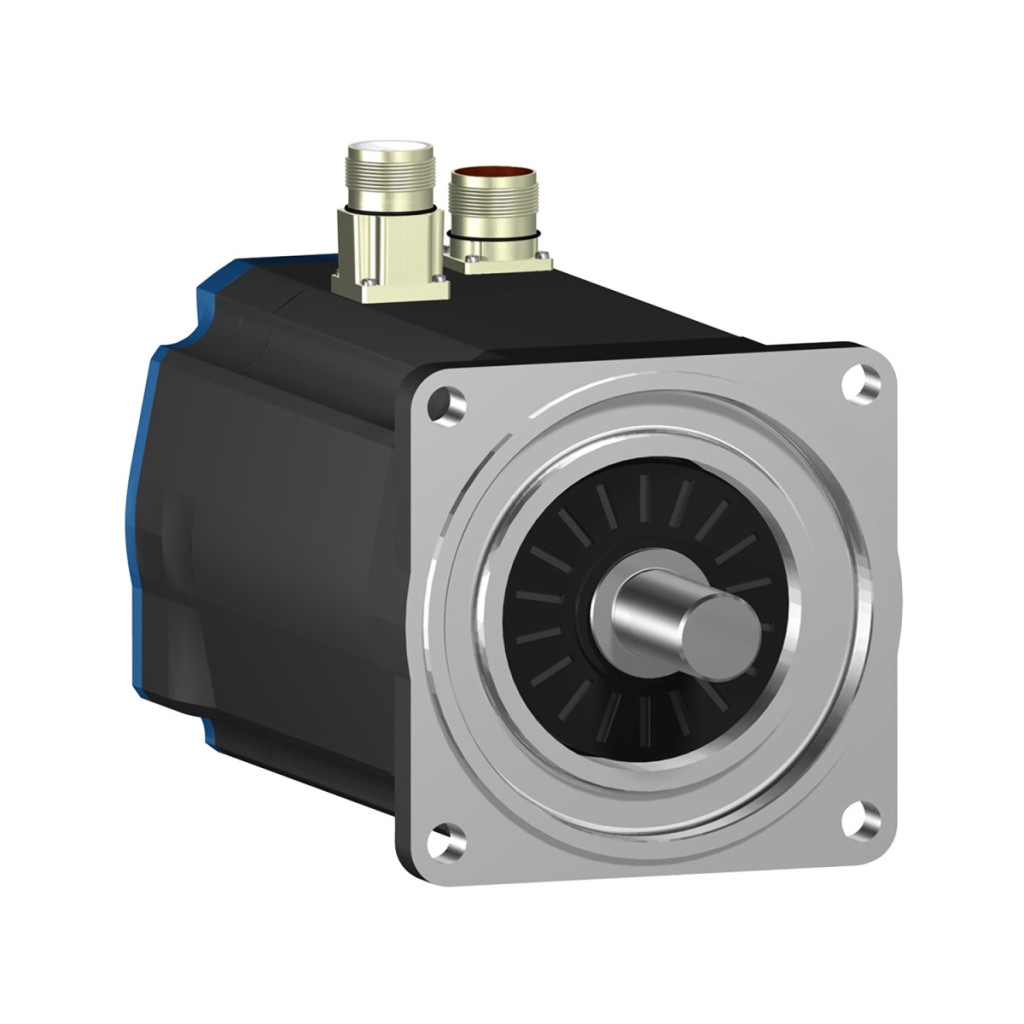

Servomotorul Schneider Electric BSH1404P31F1P este un produs performant din familia Lexium 32, dezvoltat pentru sarcini precise de poziționare și control al mișcării în medii industriale. Acest motor de 140 mm este o alegere excelentă pentru aplicații care necesită cuplu ridicat, control precis al vitezei și funcționare fiabilă. Modelul BSH1404P31F1P are parametri tehnici impresionanți: oferă un cuplu continuu maxim de 32,1 Nm (cu unități de acționare din seria LXM05), în timp ce cuplul maxim poate ajunge până la 63,09 Nm. Motorul are o viteză nominală de 3000 rpm, dar poate atinge o viteză mecanică maximă de până la 4000 rpm. Designul arborelui canelat permite o transmisie fiabilă a puterii, în timp ce frâna încorporată garantează oprirea sigură și menținerea poziției. Motorul are protecție IP65 ca standard, ceea ce asigură o rezistență excelentă la praf și umiditate, dar este disponibil și într-o versiune opțională IP67 cu utilizarea unui kit special IP67. Servomotorul BSH1404P31F1P este compatibil cu diverse acționări Lexium: LXM05AD57N4, LXM05BD57N4, LXM05CD57N4 cu alimentare trifazată de 380...480 V și LXM32.D72N4 cu alimentare trifazată de 400 V sau 480 V. O caracteristică specială a motorului este feedback-ul de poziție cu o singură rotație Sincos Hiperface, care oferă o rezoluție de 131072 puncte/rotație, permițând o poziționare extrem de precisă. Motorul este conectat cu conectori drepți, dar pot fi utilizați opțional și conectori unghiulari rotativi. Motorul are o flanșă standard internațională pentru o instalare ușoară. În ceea ce privește parametrii tehnici, motorul necesită un curent continuu de 21,3 A, cu un curent maxim de 95,6 A la o frecvență de comutare de 8 kHz. Are un diametru de 24 mm, un arbore lung de 50 mm și un blocaj de 40 mm. Motorul oferă un cuplu de frânare ridicat de 36 Nm, ceea ce asigură o siguranță excelentă într-o varietate de aplicații. Funcționează cu răcire naturală cu aer, ceea ce simplifică proiectarea sistemului. Dimensiunile motorului sunt de 420,5 mm lungime, cu un colier de centrare de 130 mm și o adâncime de 3,5 mm. Pentru montare, motorul poate fi instalat prin patru orificii cu diametrul de 11 mm situate pe un cerc cu diametrul de 165 mm. Servomotorul BSH1404P31F1P este alegerea ideală pentru sisteme de automatizare, mașini-unelte, echipamente de ambalare și toate aplicațiile în care performanța ridicată și controlul precis al mișcării sunt esențiale.
Schneider Electric Lexium 32 - BSH1404P31F1P - Servomotor BSH, 140 mm, max. 5000 W, 33,4 Nm, IP65, cu blocare, frână, pentru 32 servomotoare Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: BSH
Tipul produsului sau al componentei: Servomotor
Categoria produsului: Compatibilitate Lexium 05 și Lexium 32
Caracteristici de proiectare: Ax blocat, Sincos cu o singură rotație, cu frână, IP65, conectori drepți
Caracteristici mecanice
Viteza mecanică maximă: 4000 rpm
Viteza nominală: 3000 rpm (pentru LXM05AD57N4, LXM05BD57N4, LXM05CD57N4)
Cuplu continuu: 32,1 Nm (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, trifazat)
Cuplu maxim: 63,09 N·m (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, trifazat)
Cuplu nominal: 10,8 N·m (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, trifazat)
Putere nominală de ieșire: 3400 W (LXM05AD57N4, LXM05BD57N4, LXM05CD57N4, 380...480 V, trifazat)
Cuplu de frânare: 36 N·m
Cuplu de inerție al rotorului: 29,2 kg·cm²
Dimensiunea motorului: diametru jantă 140 mm
Design arbore: Blocat
Diametru arbore: 24 mm
Lungime arbore: 50 mm
Lățime blocaj: 40 mm
Caracteristici electrice
Tensiune maximă de alimentare: 480 V
Număr de faze: 3 faze
Curent continuu: 21,3 A
Curent maxim: 95,6 A
Frecvență de comutare: 8 kHz
Constanta de cuplu: 1,57 N.m/A la 120 °C
Constanta de tensiune: 104 V/krpm la 120 °C
Rezistența statorului: 0,28 Ohm la 20 °C
Inductanța statorului: 2,035 mH la 20 °C
Constantă de timp electrică a statorului: 13,93 ms la 20 °C
Număr de poli: 5,0
Putere de frânare: 26 W
Caracteristici de feedback și protecție
Tip feedback: SinCos Hiperface cu o singură rotație
Rezoluție feedback viteză: 131072 puncte/rotație
Grad de protecție IP: standard IP65 (IP67 cu kit IP67)
Eroare de precizie unghiulară: 1,4°
Forțe mecanice și caracteristici de răcire
Forță radială maximă Fr: 1840 N la 3000 rpm, 2110 N la 2000 rpm, 2660 N la 1000 rpm
Forță axială maximă Fa: 0,2 x Fr
Tip de răcire: Convecție naturală
Caracteristici fizice
Lungime: 420,5 mm
Diametru colier de centrare: 130 mm
Adâncime colier de centrare: 3,5 mm
Număr de orificii de fixare: 4
Diametru orificiu de montare: 11 mm
Diametru cerc orificiu de montare: 165 mm
Metodă de montare: Flanșă standard internațional
Conexiune electrică: Conectori drepți
