Kitul de adaptare Schneider Electric GBK0600702F este un dispozitiv de fixare de precizie conceput special pentru asamblarea motoarelor și a unităților de acționare din gama de produse Lexium. Acest dispozitiv compact oferă soluția perfectă pentru conectarea profesională a diverselor motoare și unități de acționare, asigurând o funcționare fiabilă și precisă. Kitul de adaptare GBK0600702F oferă o compatibilitate extinsă în cadrul gamei de produse Lexium, inclusiv motoarele Lexium 62 ILM, Lexium 32i, Lexium 52, Lexium 62 și Lexium 32. De asemenea, este compatibil cu diverse motoare, precum tipurile SH3, BMH, MH3, BMI, BSH și ILM. Această compatibilitate versatilă face ca kitul GBK0600702F să fie alegerea ideală pentru diverse aplicații industriale în care trebuie conectate motoare și acționări. Kitul este format din trei componente principale: șuruburi și elemente de fixare pentru asamblare, o placă adaptor și un adaptor pentru capătul arborelui. Adaptorul pentru capătul arborelui este deosebit de util atunci când diametrul arborelui motorului este mai mic decât diametrul conexiunii de intrare a cutiei de viteze. Diametrul exterior al adaptorului este de 14 mm, diametrul interior este de 11 mm, iar lungimea este de 20 mm, ceea ce asigură o potrivire precisă și o transmisie eficientă a puterii. Diametrul exterior al cutiei de viteze este de 60 mm, iar dimensiunea flanșei motorului este de 70 mm, ceea ce este compatibil cu 1 sau 2 stive de motoare. Aceste dimensiuni precise garantează o asamblare și o funcționare optime. Kitul de adaptor GBK0600702F are dimensiuni compacte, cu o lungime de numai 16,1 mm (sau 0,63 inci), permițând o instalare care economisește spațiu. În ciuda greutății sale nete mici de numai 0,2 kg, acesta asigură o conexiune extrem de stabilă și durabilă între motor și cutia de viteze. Adaptorul poate fi fixat cu șuruburi M5, iar placa adaptorului are un diametru de 82 mm, ceea ce asigură o conexiune sigură la suprafață. Dimensiunile produsului sunt disponibile atât în unități metrice (mm), cât și imperiale (inch), pentru a facilita utilizarea internațională.
Schneider Electric Lexium 32 - GBK0600702F date tehnice
Informații generale
Marcă: Schneider Electric
Familia de produse: Lexium
Tipul produsului: Kit de adaptare
Denumire scurtă: GBK
Număr articol: GBK0600702F
Categorie: Accesoriu de adaptare
Domeniu de aplicare: Pentru asamblarea motorului și a unității de acționare
Compatibilitate
Compatibilitate cu familia de produse: Lexium 62 ILM, Lexium 32i, Lexium 52, Lexium 62, Lexium 32
Compatibilitate motor: SH3, BMH, MH3, BMI, BSH, ILM
Dimensiune flanșă motor: 70 mm
Număr de stive motor: 1 sau 2
Conținutul kitului
- Șuruburi și elemente de fixare pentru instalare

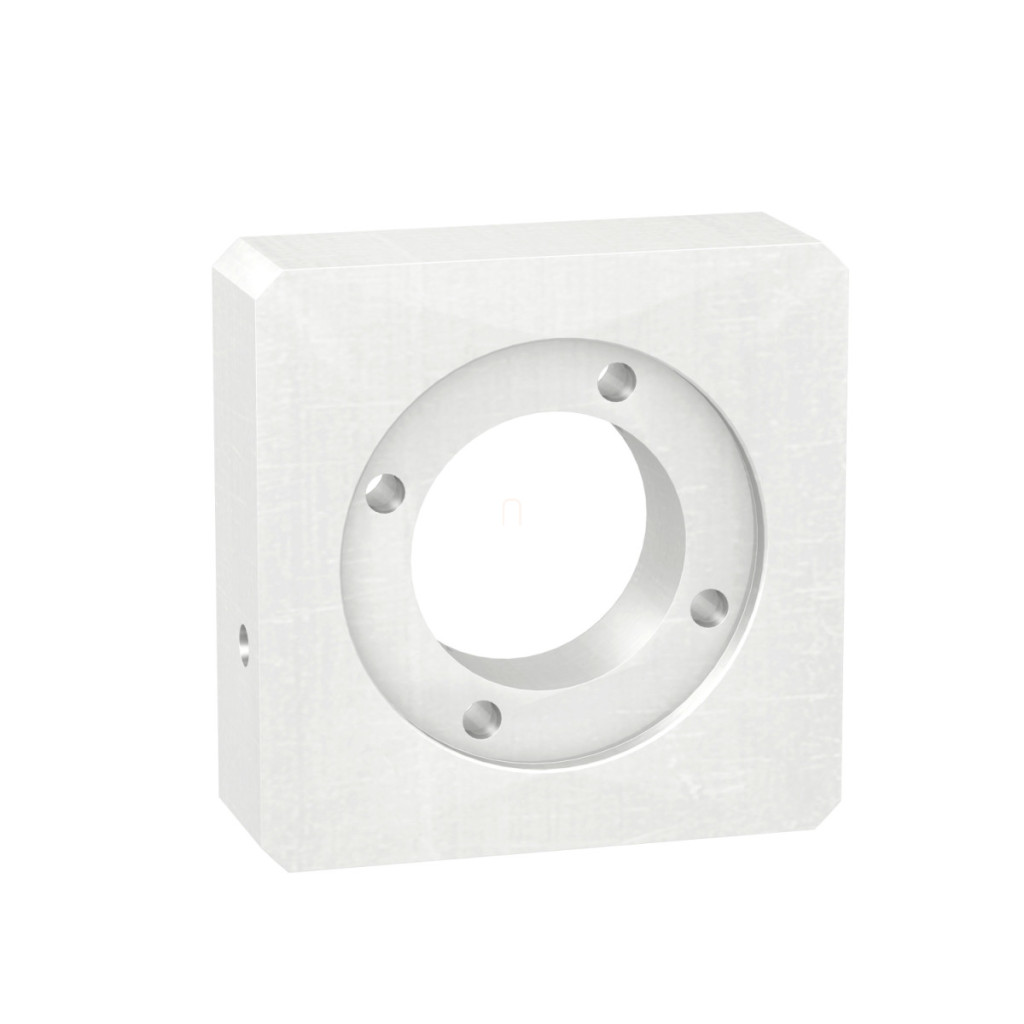

- Placă adaptor
- Adaptor capăt arbore
Date tehnice
Diametru exterior al acționării: 60 mm
Lungime: 16,1 mm
Greutate netă: 0,2 kg
Dimensiuni
Unități metrice:
- Lungime (a): 16,1 mm
- Flanșă motor (c): 70 mm
- Dimensiune șurub (Ø6): M5
- Diametru placă adaptor (Ø7): 82 mm
- Adaptor capăt arbore (Ø8): 14 x 11 x 20 mm (diametru exterior x diametru interior x lungime)
Unități imperiale:
- Lungime (a): 0,63 inci
- Flanșă motor (c): 2,76 inci
- Dimensiune șurub (Ø6): M5
- Diametru placă adaptor (Ø7): 3,23 inci
- Adaptor capăt arbore (Ø8): 0,55 x 0,43 x 0,79 inci (diametru exterior x diametru interior x lungime)
