Kitul de adaptare Schneider Electric GBK0600703F este o soluție profesională pentru asamblarea actuatoarelor și servomotoarelor din seria Lexium. Acest kit de montare fabricat cu precizie este conceput special pentru actuatoare cu un diametru exterior de 60 mm, asigurând o potrivire și o funcționare perfectă în sistemele de automatizare industrială. GBK0600703F este compatibil cu gamele de produse Lexium 32i, Lexium 62 ILM, Lexium 32, Lexium 52 și Lexium 62, oferind o versatilitate excepțională. Produsul este recomandat în special pentru conectarea la motoare de tip BMH, BSH, MH3, SH3, ILM și BMI. Adaptorul cu lungimea de 23 mm se potrivește perfect pe flanșa motorului de 70 mm și poate fi utilizat cu configurații de 1, 2 sau 3 motoare. Kitul include toate piesele necesare pentru o asamblare reușită: șuruburi și elemente de fixare pentru montare, o placă adaptor și un adaptor pentru capătul arborelui. Componentele se potrivesc perfect, asigurând o funcționare fiabilă chiar și sub sarcini grele. GBK0600703F are o greutate netă de numai 0,2 kg, ceea ce îl face ușor de manevrat și instalat. Datele tehnice ale produsului includ dimensiuni precise, esențiale pentru montarea corectă. Dimensiunile principale ale adaptorului în milimetri sunt: a=23, c=70, Ø6=M5, Ø7=82. Exprimate în inci: a=0,91, c=2,76, Ø6=M5, Ø7=3,23. Aceste informații vor fi utile în timpul procesului de proiectare și instalare pentru a asigura o potrivire corespunzătoare cu cutia de viteze și motorul.
GBK0600703F Date tehnice
Caracteristici principale
Tip produs: Kit de adaptare
Denumire scurtă unealtă: GBK
Categorie accesorii/piese: Accesoriu de adaptare
Domeniu de utilizare: Pentru ansamblul motor și transmisie
Compatibilitate: Lexium 32i, Lexium 62 ILM, Lexium 32, Lexium 52, Lexium 62
Compatibilitate produs: BMH, BSH, MH3, SH3, ILM, BMI
Conținutul kitului
Șuruburi și piulițe pentru montare

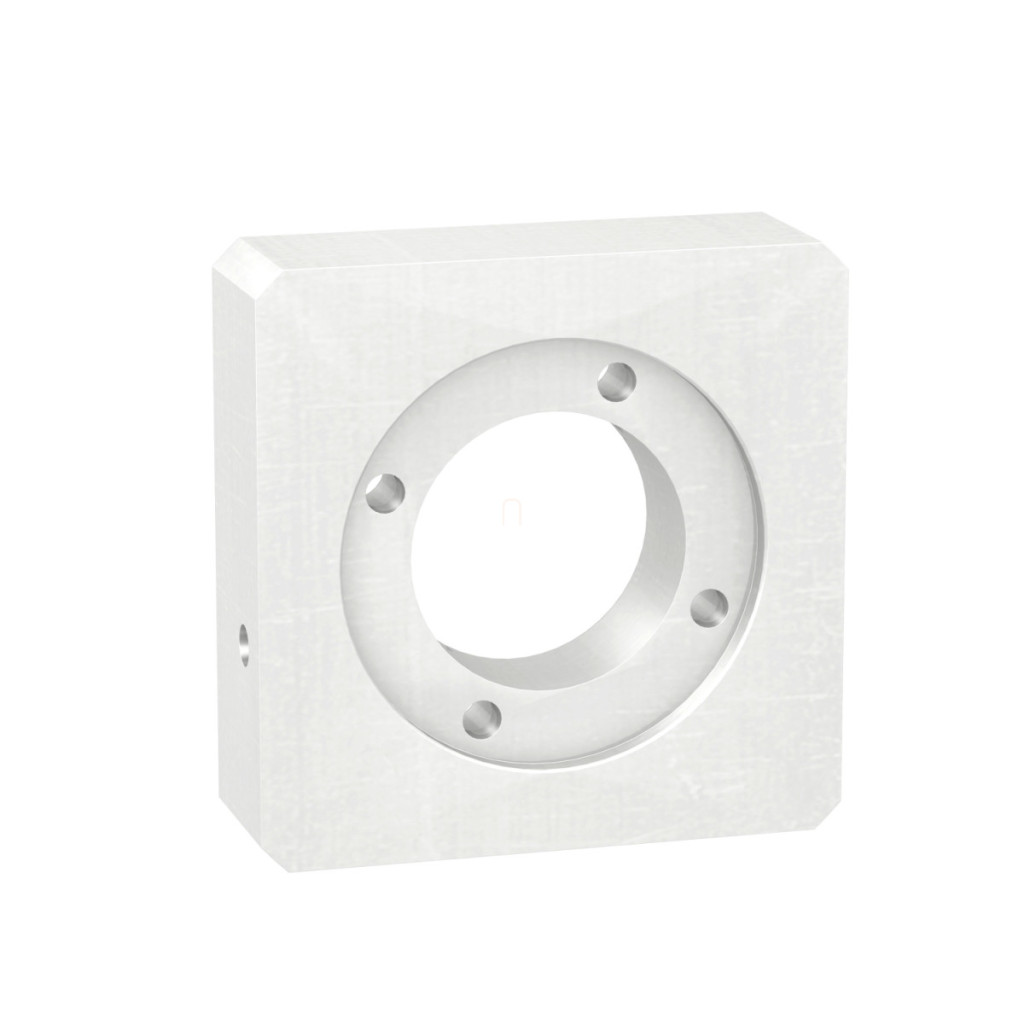

Placă adaptor
Adaptor capăt arbore
Parametri tehnici
Diametru exterior cutie de viteze: 60 mm
Dimensiune flanșă motor: 70 mm
Număr de stive motor: 1, 2, 3
Lungime: 23 mm
Greutate netă: 0,2 kg
Dimensiuni
Valori în mm:
a: 23
c: 70
Ø6: M5
Ø7: 82
Valori în inci:
a: 0,91
c: 2,76
Ø6: M5
Ø7: 3,23
