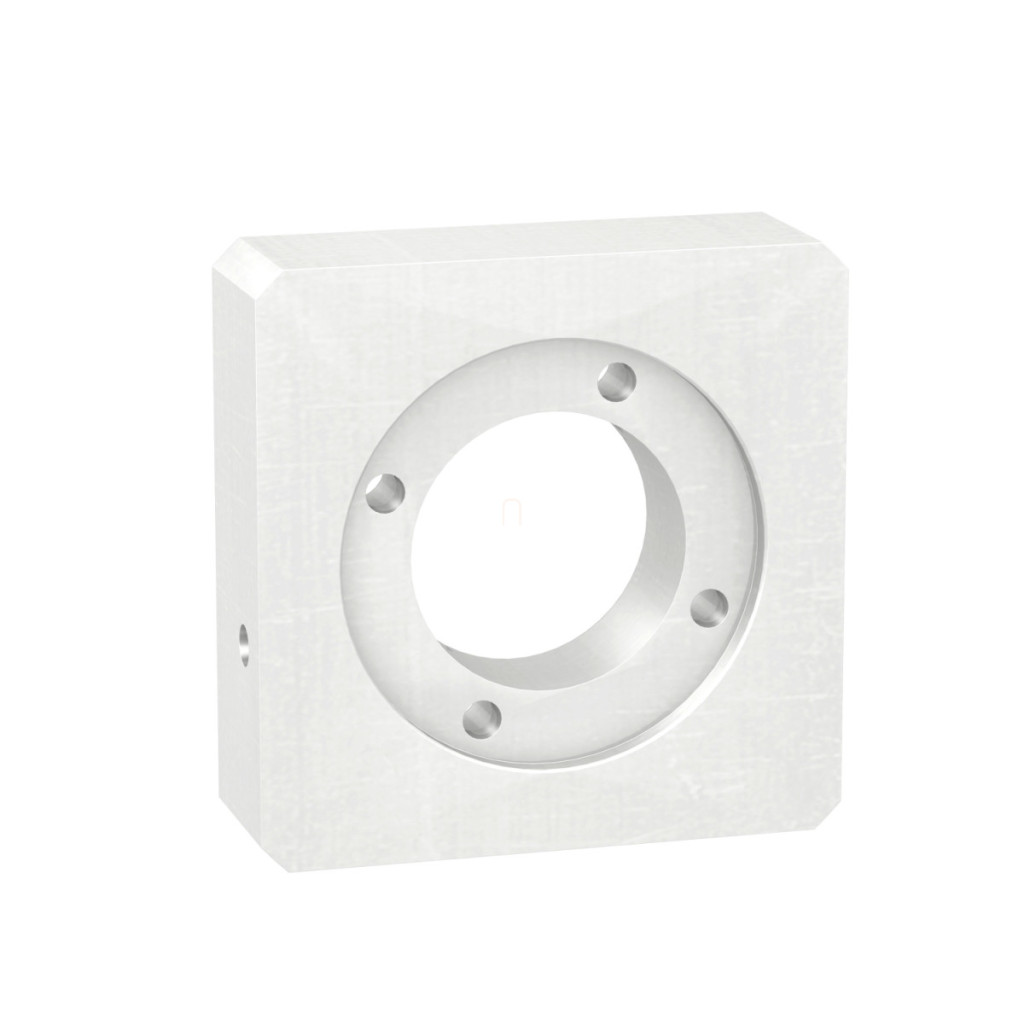

Kitul adaptor pentru acționare Schneider Electric Lexium 32 - GBK0800702F este o soluție profesională și compactă pentru conectarea familiilor de servomotoare și acționări Lexium. Acest kit de adaptare este conceput special pentru acționări cu un diametru exterior de 80 mm, asigurând o potrivire mecanică perfectă și o transmisie adecvată a puterii între diferitele componente. Kitul de adaptare GBK0800702F este destinat în principal utilizării cu motoarele din familia de produse Lexium, inclusiv modelele Lexium 32i, Lexium 32, Lexium 62 ILM, Lexium 62 și Lexium 52. Adaptorul cu lungimea de 21,2 mm este compatibil cu o serie de familii de motoare, cum ar fi seriile SH3, ILM, MH3, BMI, BSH și BMH, oferind o gamă largă de aplicații pentru proiecte de automatizare industrială și control al mișcării. Adaptorul GBK0800702F este proiectat special pentru flanșe de motor de 70 mm și poate fi utilizat pentru 2 sau 1 bobine de motor. Kitul adaptorului este format din trei componente principale: o placă adaptor, un adaptor pentru capătul arborelui și șuruburi și pini de fixare. Adaptorul pentru capătul arborelui (Ø8) poate fi utilizat atunci când diametrul arborelui motorului este mai mic decât diametrul conexiunii de intrare a cutiei de viteze. Acest adaptor are dimensiunile de 19 x 11 x 26 mm (diametru exterior x diametru interior x lungime). Specificațiile tehnice detaliate ale kitului includ o valoare c de 80 mm, o lungime (valoare a) de 21,2 mm, o dimensiune a șurubului M5 și o valoare Ø7 de 82 mm. Cu o greutate de numai 0,45 kg, adaptorul ușor este ușor de instalat și asigură o potrivire precisă. La proiectarea kitului de adaptor pentru cutie de viteze GBK0800702F, Schneider Electric a pus un accent deosebit pe compatibilitate și ușurința instalării. Datorită dimensiunilor și prelucrării precise, adaptorul asigură o potrivire perfectă între motor și cutia de viteze, minimizând pierderile mecanice și crescând eficiența sistemului. Kitul este alegerea ideală pentru inginerii de automatizare, instalatorii și profesioniștii în întreținere care caută o soluție fiabilă și durabilă pentru conexiunile motor-cutie de viteze în medii industriale.
Schneider Electric Lexium 32 - GBK0800702F - kit adaptor între unitățile GBX și servomotoare Date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Lexium 32i, Lexium 32, Lexium 62 ILM, Lexium 62, Lexium 52
Tipul produsului sau al componentei: Kit de adaptare
Denumirea scurtă a dispozitivului: GBK
Categoria accesoriu/piesă de schimb: Accesoriu de adaptare
Compatibilitatea produsului: SH3, ILM, MH3, BMI, BSH, BMH
Funcția accesoriului/piesei de schimb: Pentru asamblarea motorului și cutiei de viteze
Conținutul kitului: Șuruburi și știfturi pentru fixare, Placă adaptor, Adaptor pentru capătul arborelui
Diametru exterior cutie de viteze: 80 mm
Informații suplimentare
Dimensiunea flanșei motorului: 70 mm
Număr de bobine ale motorului: 2 sau 1
Lungime: 21,2 mm
Greutate netă: 0,45 kg
Dimensiuni
valoare a: 21,2 mm (0,83 inci)
valoare c: 80 mm (3,15 inci)
Ø6: M5
Ø7: 82 mm (3,23 inci)
Ø8 (adaptor capăt arbore): 19 x 11 x 26 mm (diametru exterior x diametru interior x lungime)
Ø8 (adaptor capăt ax) în inci: 0,74 x 0,43 x 1,02 inci (diametru exterior x diametru interior x lungime)
