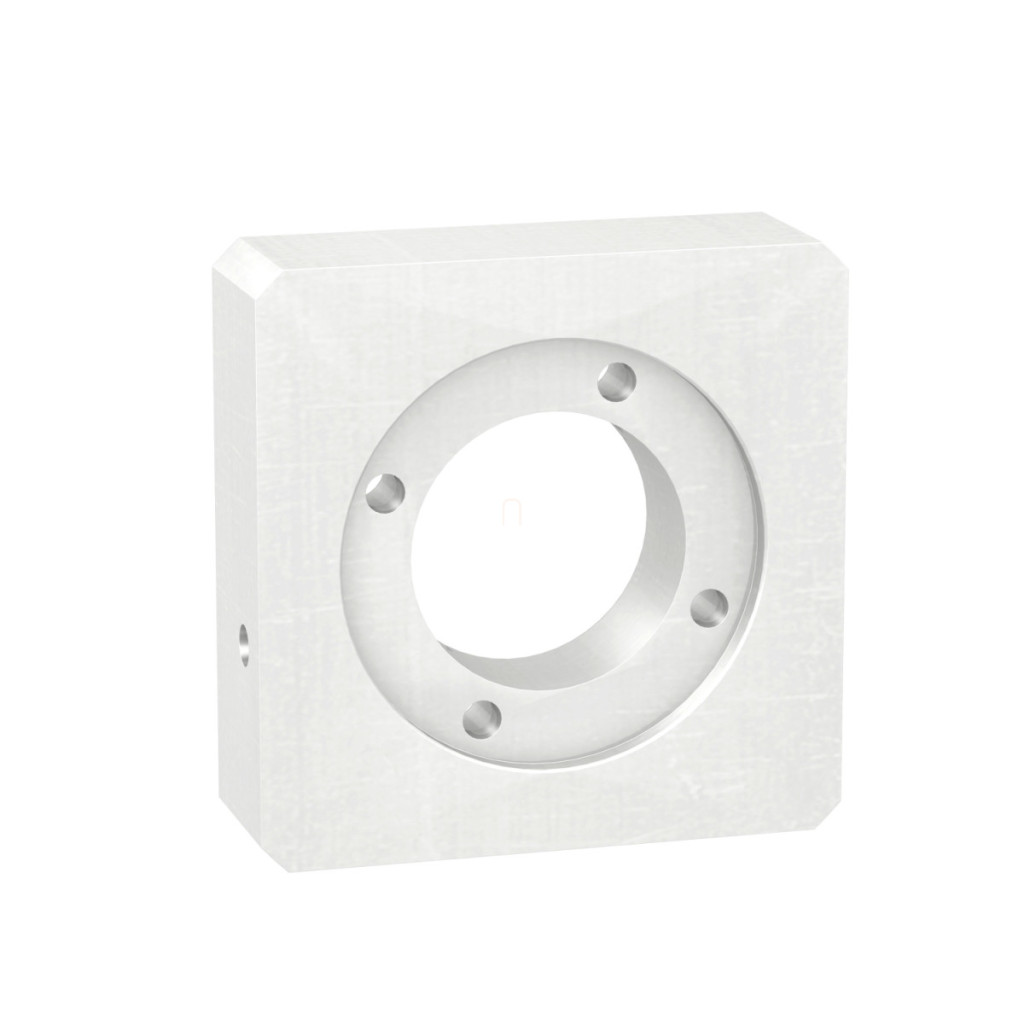

Kitul adaptor pentru cutie de viteze Schneider Electric Lexium 32 - GBK0800703F este o soluție profesională pentru conectarea eficientă și fiabilă între motoare și cutii de viteze. Acest kit de adaptare de 21 mm a fost dezvoltat special pentru familia de servomotoare Lexium și oferă compatibilitate perfectă cu seriile de motoare Lexium 62, Lexium 32i, Lexium 32, Lexium 52 și Lexium 62 ILM, oferind flexibilitate maximă în proiectarea sistemului. Kitul de adaptare GBK0800703F este conceput în principal pentru actuatoare cu un diametru exterior de 80 mm și este deosebit de util în aplicații în care motoarele de tip MH3, BSH, SH3, BMH, ILM sau BMI trebuie conectate la actuatorul corespunzător. Kitul conține trei componente principale: o placă adaptor fabricată cu precizie, șuruburile și elementele de fixare necesare pentru o montare sigură și un adaptor pentru capătul arborelui care permite montarea perfectă a arborilor cu diametre diferite. Acest lucru este deosebit de util în cazurile în care diametrul arborelui motorului este mai mic decât diametrul conexiunii de intrare a cutiei de viteze. Din punct de vedere tehnic, kitul GBK0800703F este proiectat pentru o flanșă de motor de 70 mm și este compatibil cu versiunile cu 1, 2 sau 3 bobine de motor. Lungimea exactă a produsului este de 21,2 mm, ceea ce îl face ideal pentru situațiile în care economisirea spațiului este, de asemenea, un factor important. Dimensiunile adaptorului pentru capătul arborelui sunt definite cu precizie: 19 x 14 x 26 mm (diametru exterior x diametru interior x lungime), ceea ce asigură o potrivire precisă. La punctele de conectare ale adaptorului se utilizează conexiuni cu șuruburi M5, asigurând o rezistență suficientă chiar și la transmiterea cuplurilor mari. Kitul de adaptor pentru angrenaje Schneider Electric GBK0800703F este conceput pentru aplicații industriale profesionale în care fiabilitatea și potrivirea precisă sunt factori critici. Este ideal pentru sisteme de automatizare, linii de producție, mașini-unelte și toate aplicațiile în care servomotoarele Lexium sunt utilizate pentru controlul precis al mișcării. Produsul are o greutate netă de numai 0,45 kg, ceea ce asigură o manipulare ușoară în timpul instalării.
Schneider Electric Lexium 32 - GBK0800703F - Kit adaptor pentru acționări GBX și servomotoare Date tehnice
Caracteristici principale
Compatibilitate: Lexium 62, Lexium 32i, Lexium 32, Lexium 52, Lexium 62 ILM
Tipul produsului: Kit de adaptare
Denumire scurtă a produsului: GBK
Categorie accesorii: Accesoriu de adaptare
Compatibilitate produs: MH3, BSH, SH3, BMH, ILM, motoare BMI
Aplicație accesoriu: Pentru conectarea motoarelor și a cutiilor de viteze
Conținut kit
Placă adaptor, șuruburi și elemente de fixare, adaptor pentru capătul arborelui
Caracteristici fizice
Diametru exterior transmisie: 80 mm
Dimensiune flanșă motor: 70 mm
Număr de bobine motor: 1, 2 sau 3
Lungime: 21,2 mm
Greutate netă: 0,45 kg
Desene dimensionale și dimensiuni
Adaptor capăt arbore (Ø8): Poate fi utilizat dacă diametrul arborelui motorului este mai mic decât diametrul conexiunii de intrare a cutiei de viteze.
Dimensiuni în mm:
a: 21,2 mm
c: 80 mm
Ø6: M5
Ø7: 82 mm
Ø8 (diametru exterior x diametru interior x lungime): 19 x 14 x 26 mm
