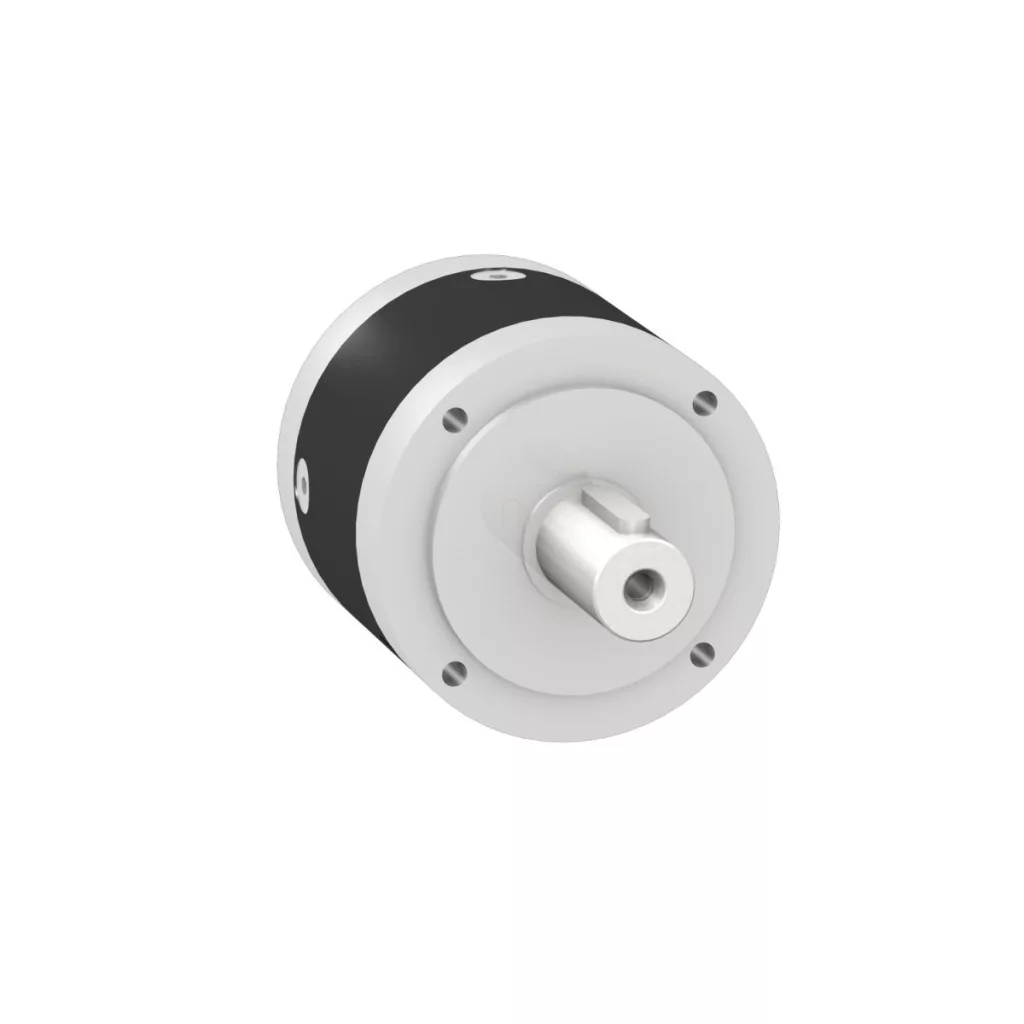

Motorul cu angrenaj planetar Schneider Electric Lexium 32 - GBX080010K este un angrenaj de înaltă calitate, cu dinți drepți, conceput special pentru servomotoare. Această cutie de viteze compactă, cu un diametru exterior de 80 mm, are un raport de transmisie de 10:1, asigurând o poziționare precisă și o transmisie eficientă a cuplului pentru diverse aplicații industriale. Cutia de viteze GBX080010K se bucură de o compatibilitate extinsă, deoarece poate fi utilizată cu multe familii de servomotoare Schneider Electric, inclusiv seriile Lexium 62 ILM, Lexium 52, Lexium 32 și Lexium 28. De asemenea, este compatibil cu motoarele BMH (70 mm, 3 motoare), BSH (70 mm, 3 motoare), BCH2 (80 mm, 1 motor), SH3, MH3 și ILM. Această compatibilitate versatilă vă permite să utilizați acest convertizor în mod flexibil în diverse proiecte de automatizare. Printre parametrii tehnici remarcabili ai convertizorului se numără un joc torsional maxim de numai 7 minute de arc, ceea ce permite o precizie excepțională de poziționare. Rigiditatea torsională de 6 N.m/minut de arc garantează o funcționare stabilă și precisă chiar și sub sarcină. Cutia de viteze are o eficiență excepțional de ridicată de 96%, asigurând o funcționare eficientă din punct de vedere energetic. Cuplul de ieșire continuu este de 38 N.m (măsurat la 100 rpm și 30 °C), în timp ce cuplul de ieșire maxim atinge 61 N.m în aceleași condiții. Durabilitatea cutiei de viteze este indicată de durata de viață de 30.000 de ore (la 100 rpm și 30 °C). GBX080010K este capabil să reziste la o forță radială de 650 N și o forță axială de 900 N în condițiile de funcționare specificate. Carcasa din aluminiu anodizat negru nu numai că arată bine, dar oferă și o disipare excelentă a căldurii și durabilitate. Arborii sunt fabricați din oțel C45, care are proprietăți mecanice excelente. Cutia de viteze este lubrifiată pe toată durata de viață, astfel încât cerințele de întreținere sunt minime. Poate fi montat în orice poziție, ceea ce sporește și mai mult utilitatea sa în diverse situații de instalare. Cutia de viteze GBX080010K are un cuplu de ralanti de numai 0,1 N.m, ceea ce duce la un consum eficient de energie chiar și în perioadele de sarcină redusă. Arborele de ieșire cu clasă de protecție IP54 oferă o protecție adecvată împotriva prafului și umezelii. Motorul cu angrenaj poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +90 °C, permițând o gamă largă de aplicații în diverse medii industriale.
Schneider Electric Lexium 32 - GBX080010K - cutie de viteze, 80 mm, 10:1, pentru servomotor date tehnice
Date de bază
Familia de produse: Lexium
Tip angrenaj: cu dinți drepți
Tip produs sau componentă: angrenaj planetar
Denumire scurtă dispozitiv: GBX
Diametru exterior angrenaj: 80 mm
Raport de transmisie: 10:1
Compatibilitate
Compatibilitate serie: Lexium 62 ILM, Lexium 52, Lexium 32, Lexium 28
Compatibilitate produs: BMH (70 mm, 3 stive de motoare), BSH (70 mm, 3 stive de motoare), BCH2 (80 mm, 1 stivă de motoare), SH3, MH3, ILM
Caracteristici de performanță
Joc torsional maxim: 7 minute de arc
Rigiditate torsională: 6 N.m/minut de arc
Eficiență: 96,0%
Cuplu de ieșire continuu: 38 N.m la 100 rpm la 30 °C
Cuplu de ieșire maxim: 61 N.m la 100 rpm la 30 °C
Forță radială maximă (Fr): 650 N la 100 rpm, aplicată în centrul arborelui de ieșire, peste 30.000 de ore la 30 °C
Forță axială maximă (Fa): 900 N la 100 rpm, peste 30.000 de ore la 30 °C
Cuplu de inerție: 0,423 kg.cm²
Cuplu în ralanti: 0,1 N.m
Caracteristici fizice
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Lungime internă: 72,0 mm
Diametru de intrare: 19,0 mm
Condiții de funcționare
Informații suplimentare: Lubrifiat pe toată durata de viață
Durată de viață în ore: 30.000 ore la 100 rpm la 30 °C
Poziție de montare: Orice poziție
Nivel de zgomot: 60 dB la 1 m, fără sarcină
Clasă de protecție IP: Arborele de ieșire: IP54
Temperatura ambiantă de funcționare: -25...90 °C
Dimensiuni
Dimensiuni în mm: a2: 72, a3: 40, a4: 36, a5: 4, h: 22,5, g: 6, Ø1: 80, Ø2: 60h7, Ø3: 20h7, Ø4: M6x10, Ø5: 70
