Motorul cu angrenaj cilindric Schneider Electric Lexium 32 - GBX080032K oferă o soluție extrem de versatilă și puternică pentru sistemele de automatizare și control al mișcării. Acest motor cu angrenaj cu un diametru exterior de 80 mm are un raport de transmisie de 32:1, ceea ce asigură un control precis al mișcării în aplicațiile industriale. Motorul cu angrenaj GBX080032K este compatibil cu gama largă de motoare Schneider Electric, inclusiv Lexium 28, Lexium 32, Lexium 62 ILM, Lexium 52 și Lexium 62. Poate fi utilizată și cu motoarele BMH (70 mm, 1 motor), BSH (70 mm, 1 motor), BCH2 (80 mm, 1 motor), SH3, MH3 și ILM. Unitatea este încorporată într-o carcasă din aluminiu anodizat negru de înaltă calitate, iar arborele este fabricat din oțel C45, asigurând durabilitate și robustețe. Parametrii tehnici ai GBX080032K sunt impresionanți: jocul torsional maxim este de numai 9 minute de arc, iar rigiditatea torsională este de 6,5 N.m/minut de arc. În ceea ce privește durata de viață, cutia de viteze este proiectată pentru 30.000 de ore de funcționare la 100 rpm la 30 °C. Eficiența sa remarcabilă de 97% permite o funcționare eficientă din punct de vedere energetic. Cuplul său de ieșire continuu este de 120 N.m, iar cuplul său maxim de ieșire este de 192 N.m la 100 rpm și 30 °C. În plus, cutia de viteze poate rezista la o forță radială de 650 N și la o forță axială de 1200 N. Dispozitivul are o inerție de 0,423 kg.cm², un cuplu în ralanti de numai 0,1 N.m și un diametru de intrare de 19 mm. Caracteristicile de mediu ale motorului GBX080032K sunt, de asemenea, demne de remarcat: are un grad de protecție IP54 la ieșirea arborelui, o temperatură de funcționare cuprinsă între -25 și 90 °C și un nivel de zgomot de numai 60 dB la o distanță de 1 metru, măsurat fără sarcină. Unitatea este echipată cu lubrifiere pe toată durata de viață, astfel încât nu necesită întreținere. Poate fi montată în orice poziție, oferind opțiuni flexibile de instalare. Schneider Electric GBX080032K are un design compact, cu o lungime internă de 89,5 mm, iar dimensiunile sale generale, bazate pe desene dimensionale detaliate, îl fac ușor de integrat în majoritatea sistemelor de automatizare. Unitatea nu conține PVC, fiind astfel o alternativă ecologică. Este alegerea ideală pentru sarcini de mișcare de precizie, automatizare industrială, robotică și orice aplicație în care poziționarea precisă și durata lungă de viață sunt importante.

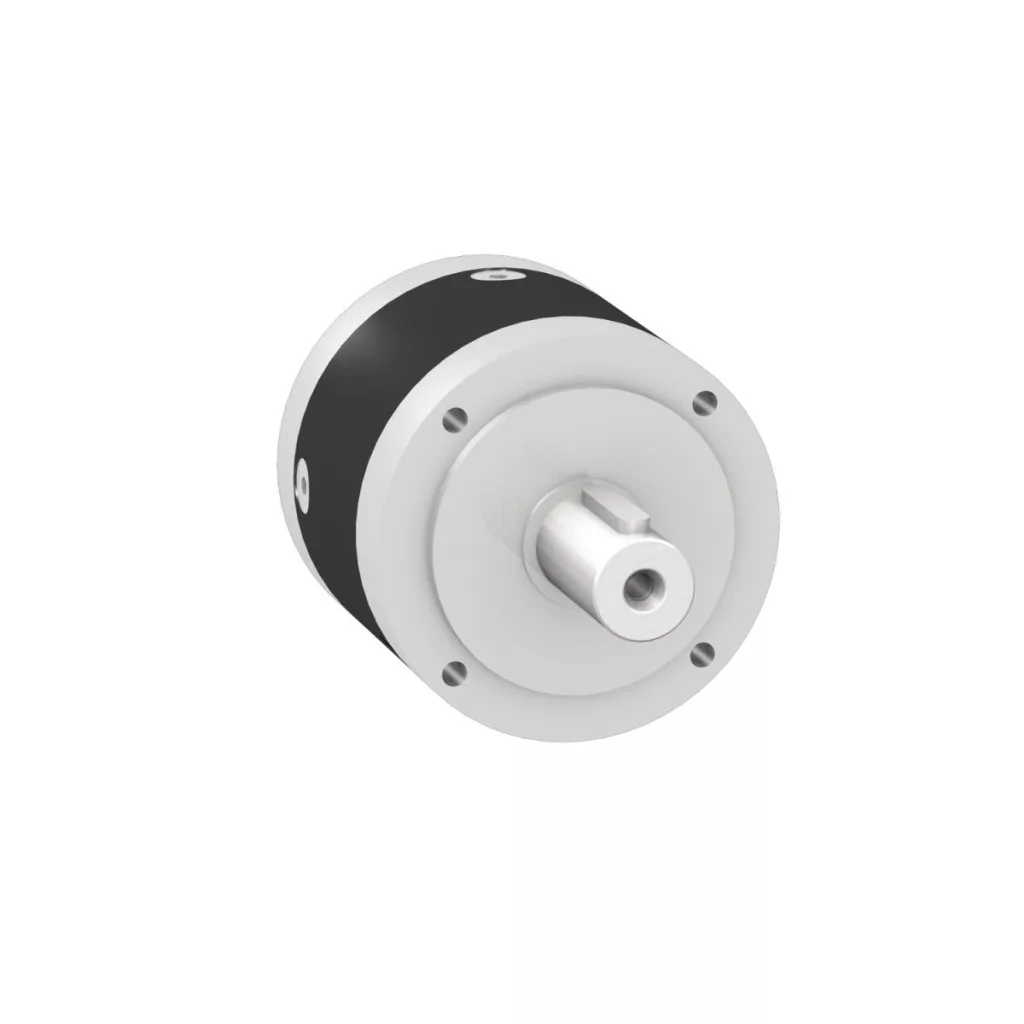

Schneider Electric Lexium 32 - GBX080032K - cutie de viteze, 80 mm, 32:1, pentru servomotor date tehnice
Caracteristici principale
Compatibilitate: Lexium 28, Lexium 32, Lexium 62 ILM, Lexium 52, Lexium 62
Tip angrenaj: cu dinți drepți
Tip produs: cutie de viteze planetară
Denumire scurtă dispozitiv: GBX Cod produs: GBX080032K Compatibilitate produs BMH (70 mm, 1 motor) BSH (70 mm, 1 motor) BCH2 (80 mm, 1 motor)
SH3
MH3
ILM
Specificații tehnice
Diametru exterior al cutiei de viteze: 80 mm
Raport de transmisie: 32:1
Joc torsional maxim: 9 minute de arc
Rigiditate torsională: 6,5 N.m/minut de arc
Culoarea carcasei: Negru
Materialul carcasei: Aluminiu anodizat negru
Materialul arborelui: C 45
Informații suplimentare: Lubrifiat pe viață
Durată de viață: 30.000 ore la 100 rpm, 30 °C
Poziție de montare: Orice poziție
Eficiență: 97,0%
Forță radială maximă Fr: 650 N la 100 rpm, forță care acționează asupra centrului arborelui de ieșire timp de 30.000 de ore la 30 °C
Forță axială maximă Fa: 1200 N la 100 rpm, forță care acționează asupra centrului arborelui de ieșire timp de 30.000 de ore la 30 °C
Cuplu de inerție: 0,423 kg.cm²
Cuplu de ieșire continuu: 120 N.m la 100 rpm, la 30 °C
Cuplu maxim de ieșire: 192 N.m la 100 rpm, la 30 °C
Diametru de intrare: 19,0 mm
Cuplu fără sarcină: 0,1 N.m
Caracteristici de mediu
Nivel de zgomot: 60 dB la o distanță de 1 m, fără sarcină
Grad de protecție IP: Ieșire arbore: IP54
Temperatură ambiantă de funcționare: -25...90 °C
Caracteristici fizice
Lungime internă: 89,5 mm
